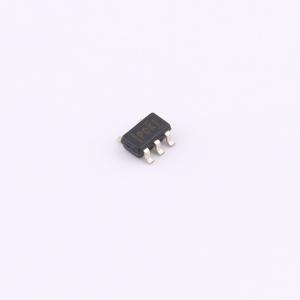

TPS76927DBVR

TPS769xx 系列低压差 (LDO) 稳压器具备低压差、微功耗运行和小型化封装的优势。与传统 LDO 稳压器相比，这些稳压器具有低压差和超低静态电流的特点。TPS769xx 系列器件采用 5 引脚小外形集成电路 SOT - 23 封装，非常适合微功耗应用以及电路板空间有限的场合。 新的电路设计与工艺创新相结合，使得常用的 PNP 传输晶体管被 PMOS 传输元件所取代。由于 PMOS 传输元件表现为低阻值电阻，因此压差非常低，在 100 mA 负载电流下（TPS76950）典型值为 71 mV，且与负载电流成正比。由于 PMOS 传输元件是电压驱动器件，静态电流超低（最大 28 μA），并且在整个输出负载电流范围（0 mA 至 100 mA）内保持稳定。超低压差特性和微功耗运行使其适用于笔记本电脑和手机等便携式系统，可显著延长系统电池的使用寿命。 TPS769xx 还具备逻辑控制的睡眠模式，可关闭稳压器，在 TJ = 25 °C 时，将静态电流降至典型值 1 μA。TPS769xx 提供 1.2 V、1.5 V、1.8 V、2.5 V、2.7 V、2.8 V、3.0 V、3.3 V 和 5 V 固定电压版本，以及可变电压版本（可在 1.2 V 至 5.5 V 范围内编程）。

• 电池供电设备
