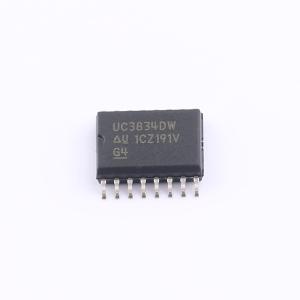

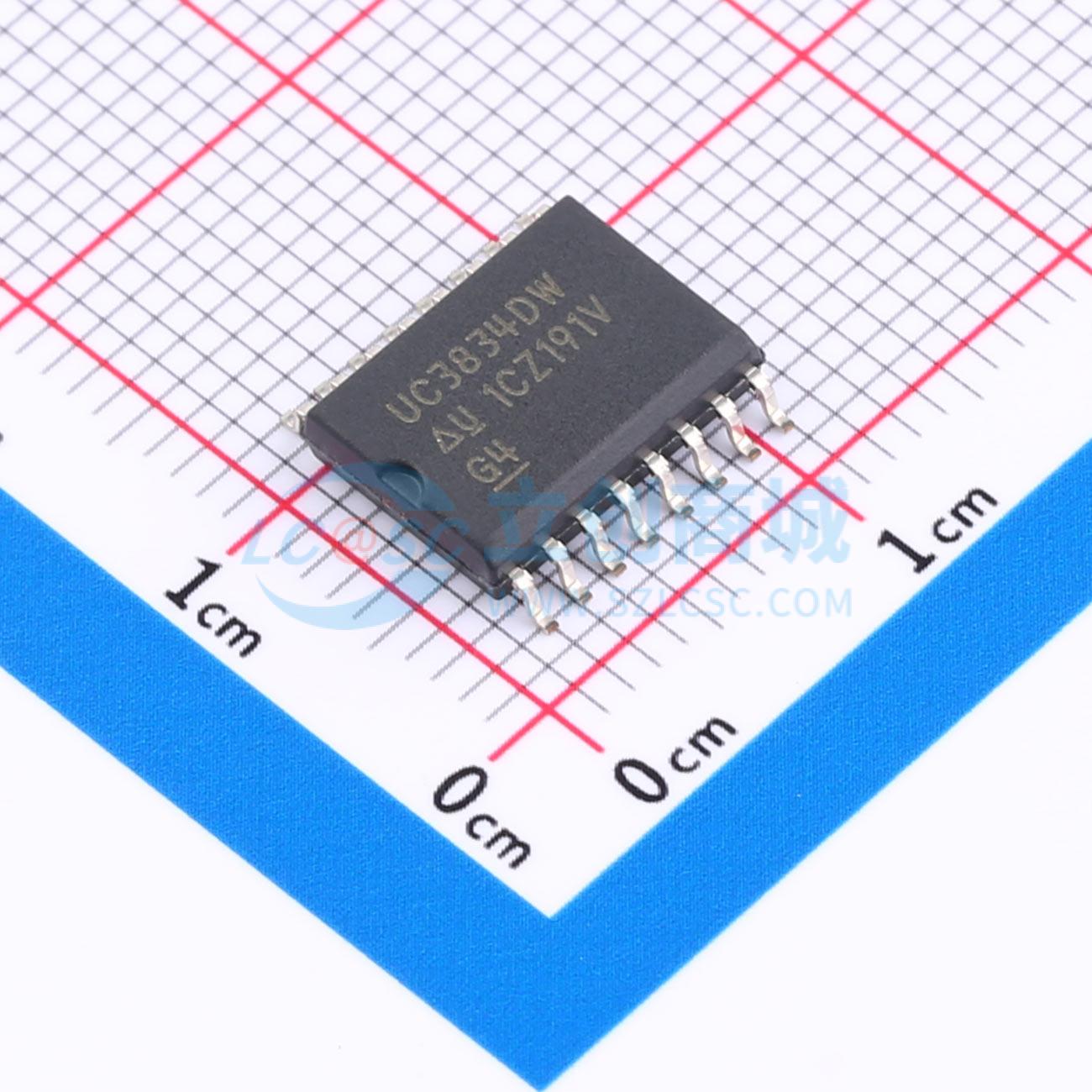

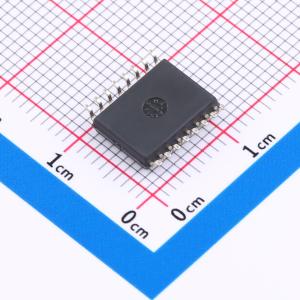

UC3834DW

UC1834系列集成电路针对低输入输出压差线性稳压器设计进行了优化。高增益放大器以及200mA灌电流或拉电流驱动输出，便于采用外部导通器件的高输出电流设计。同时具备正、负精密基准，可实现任意极性的稳压器。带低阈值、可调阈值的电流检测放大器可用于检测和限制正或负电源线中的电流。此外，该系列器件带有故障监测电路，可同时检测欠压和过压故障条件。在经过用户定义的延迟抑制瞬变后，该电路会针对任意一种故障条件提供故障警报输出。发生过压时，会激活100mA撬棒输出。过压锁存会维持撬棒输出状态，可用于关断驱动器输出。该器件可通过单个输入实现系统控制，该输入同时兼具电源复位和远程关断端子的功能。芯片内部集成热关断功能，可防止芯片因功耗过大损坏。UC1834上的电流检测放大器和误差放大器均为跨导型放大器。因此，它们的电压增益是其共用输出引脚（引脚14）处负载阻抗的直接函数。它们的小信号电压增益作为负载和频率的函数，标称值为:AVE/A = ZL(f)/700Ω，AVCS/A = ZL(f)/70Ω，适用条件:f ≤ 500kHz 且 |ZL(f)| ≤ 1MΩ。其中:AV为引脚14的小信号电压增益，ZL(f)为引脚14处的负载阻抗。UC1834的故障延迟电路可防止故障输出响应瞬态故障条件。延迟复位锁存确保在发生过压故障响应之前，完整的用户定义延迟已经过去。这可以防止在发生从欠压到过压的剧烈瞬变后，出现不必要的撬棒动作或锁存关断状态。UC1834的撬棒输出在持续过压条件下被激活。只要故障条件持续存在，或者过压锁存被置位，撬棒输出就保持有效。如果引脚15电压高于锁存复位阈值（典型值0.4V），锁存会在发生过压故障时置位。锁存置位后，其Q-输出会通过串联二极管将引脚15拉低。只要存在标称上拉负载，串联二极管可防止Q-将引脚15拉至低于复位阈值以下。但如果引脚15和引脚14连接在一起，引脚15会被拉至足够低的电平来禁用驱动器输出。当引脚15和引脚14共接时，稳压器会在发生过压故障时锁存关断。如果故障条件被清除，并且引脚14和引脚15被短暂拉至低于锁存复位阈值以下，驱动器输出会重新使能。

• 使用外部导通器件时，5A负载下最小输入输出压差小于0.5V
• 同样可用于正或负稳压器设计
• 可调低阈值电流检测放大器
• 带有可编程延迟的欠压和过压故障警报
• 带100mA撬棒驱动输出的过压故障锁存

• 5-10A正稳压器
• 5-10A负稳压器
