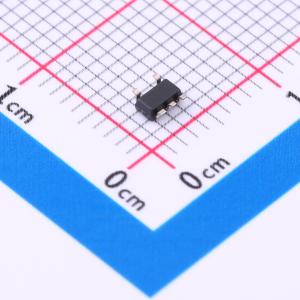

温馨提醒：图片仅供参考，商品以实物为准

TPS92411PDBVR

用于对具有低纹波电流的发光二极管（LED）进行离线交流线性直接驱动的浮动开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 适用于 LED 离线交流线性直接驱动的浮动开关，具有低纹波电流 5-SOT-23 -40 to 150
品牌名称: TI(德州仪器)
商品型号: TPS92411PDBVR
商品编号: C2863437
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.076克(g)

商品参数

商品概述

TPS92411 是一款在离线LED 照明应用中使用的100V 浮动MOSFET 开关。该器件与能够实现功率因数大于0.9 的电流稳压器一同使用，从而构建具有低纹波电流的LED 驱动解决方案。当设计正确时，解决方案性能与基于传统反激式降压或升压的交流/直流LED 驱动器类似。此方法无需电感器元件，因此减小了尺寸并节约了成本。TPS92411 开关的受控转换式低频操作可产生超低的EMI。

封装选项包括小外形尺寸晶体管(SOT)23 - 5 和PSOP - 8，这使得用户能够针对小尺寸进行优化，或针对高功率进行缩放。利用PSOP - 8 封装，LED 光源的设计有可能高达70W 或更高。其他特性包括用于监控器件何时具有正常运转所需的足够电压的欠压闭锁(UVLO) 电路，以及过压保护功能(TPS92411P)。

商品特性

通过交流电源驱动LED 的高性能解决方案
用高功率因数、低总谐波失真和低电流纹波简化相位可调光LED 驱动器的设计
适用于功率高达70W 以上的LED 光源
输入电压范围：7.5V 至100V
可堆叠100V，2Ω 金属氧化物半导体场效应晶体管(MOSFET) 构造块
受控开关打开和关闭转换最大限度减少了电磁干扰(EMI)
专用于与TPS92410 或离散线性稳压器配套使用
输入欠压保护
输出过压保护(TPS92411P)
低IQ：200μA（典型值）

应用领域

LED 灯和灯泡
LED 光源射灯

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	LED驱动
	类型	AC-DC
	工作电压(DC)	7.5V~94V
	开关频率	-
	通道数	1

	属性	参数值
	特性	过压保护(OVP)；欠压保护(UVP)
	拓扑结构	-
	工作温度	-40℃~+150℃
	开关管(内置/外置)	内置
