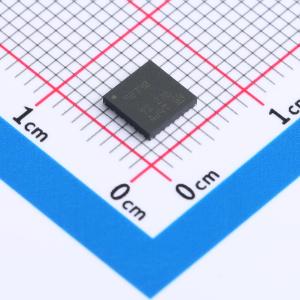

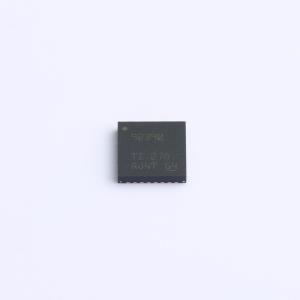

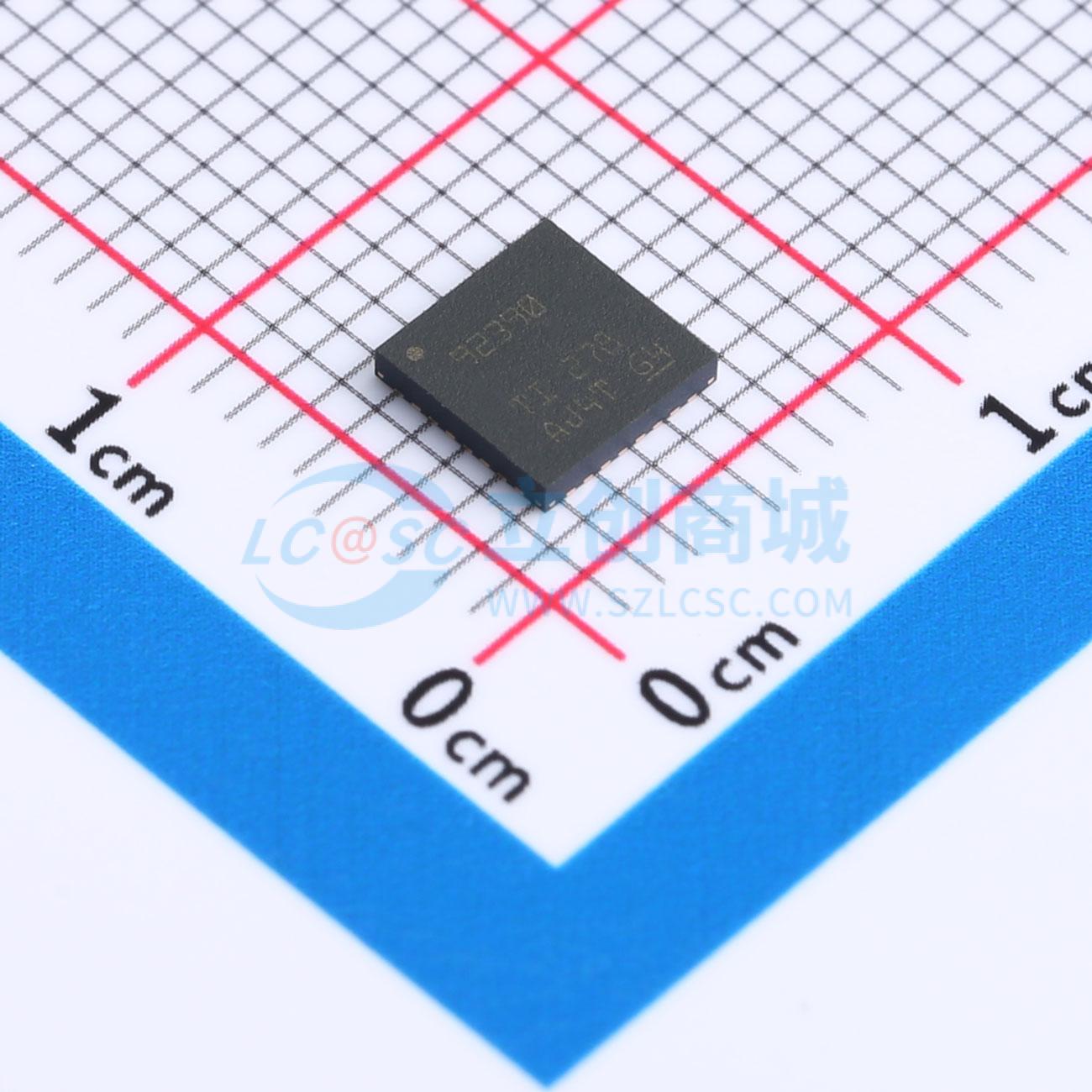

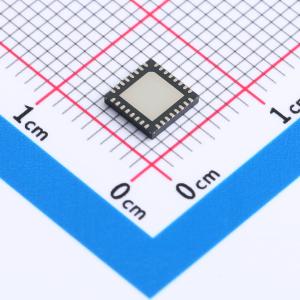

温馨提醒：图片仅供参考，商品以实物为准

TPS92390RHBR

具有四个通道的升压/SEPIC高调光性能LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS92390 是一款具有升压控制器的汽车类高效 LED 驱动器。四路高精度电流阱支持根据使用的通道数自动调整相移。可通过 I²C 接口或 PWM 输入对 LED 亮度进行全局控制。升压控制器具有基于 LED 电流阱余量电压的自适应输出电压控制。该特性可在所有条件下将升压电压调节到能够满足需要的最低水平，从而最大限度降低功耗。凭借宽范围可调频率，TPS92390 可避免调幅 (AM) 射频波段的干扰。TPS92390 支持内置混合 PWM 调光和模拟电流调光，从而可降低 EMI、延长 LED 使用寿命并提高总光学效率。多种故障诊断功能
品牌名称: TI(德州仪器)
商品型号: TPS92390RHBR
商品编号: C2864840
商品封装: QFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

TPS92390 是一款具有升压控制器的汽车类高效 LED 驱动器。四路高精度电流阱支持根据使用的通道数自动调整相移。可通过 I²C 接口或 PWM 输入对 LED 亮度进行全局控制。升压控制器具有基于 LED 电流阱余量电压的自适应输出电压控制。该特性可在所有条件下将升压电压调节到能够满足需要的最低水平，从而最大限度降低功耗。凭借宽范围可调频率，TPS92390 可避免调幅 (AM) 射频波段的干扰。 TPS92390 支持内置混合 PWM 调光和模拟电流调光，从而可降低 EMI、延长 LED 使用寿命并提高总光学效率。多种故障诊断功能

商品特性

输入电压工作范围：3V 至 48V 四路高精度电流阱
各电流阱直流电流高达 200mA
电流匹配度为 1%（典型值）
使用 152Hz LED 输出 PWM 频率时，调光比为 32000:1
使用 I2C 或 PWM 输入时，最高 16 位 LED 调光分辨率
可配置 8 个 LED 灯串
自动移相 PWM 调光
12 位模拟调光
开关频率为 100kHz 至 2.2MHz
升压扩频功能可降低 EMI

应用领域

显示器
电视医疗显示
控制面板中的工业背光系统
工业 PC
测试和测量设备

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	3V~48V
	开关频率	100kHz~2.2MHz
	通道数	4
	输出电流	200mA

	属性	参数值
	调光	PWM；I2C
	特性	过流保护(OCP)；过温保护(OTP)；过压保护(OVP)
	拓扑结构	升压；SEPIC
	工作温度	-40℃~+125℃
	开关管(内置/外置)	外置
	恒流精度	4%
