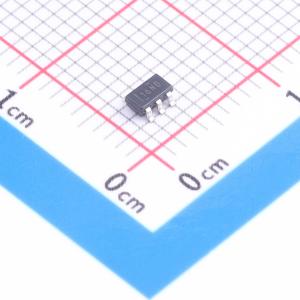

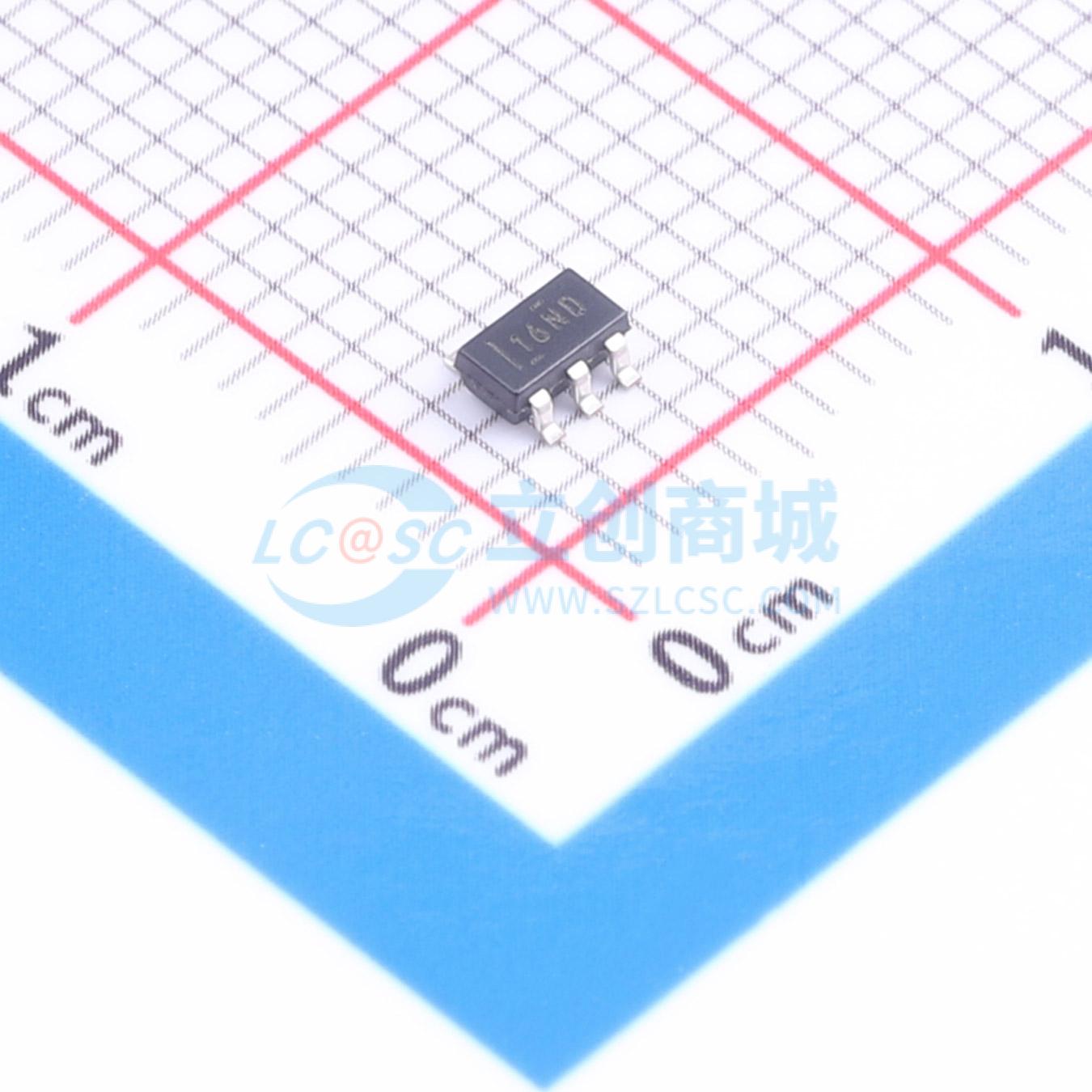

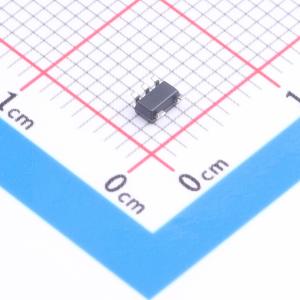

TLV316QDBVTQ1
TLV316QDBVTQ1
- 描述
- TLV316-Q1 汽车级、单路、5.5V、10MHz、RRIO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV316QDBVTQ1
- 商品编号
- C2863204
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 10MHz | |
| 输入失调电压(Vos) | 750uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 6V/us | |
| 输入偏置电流(Ib) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 10pA | |
| 噪声密度(eN) | 12nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 75dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 400uA | |
| 输出电流 | 50mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.8V~5.5V | |
| 双电源(Vee~Vcc) | -2.75V~-900mV；900mV~2.75V |
商品概述
TLV316-Q1（单路）、TLV2316-Q1（双路）和TLV4316-Q1（四路）器件构成了低功耗通用运算放大器系列。该器件系列将轨至轨输入和输出摆幅、低静态电流（每通道的典型值为 400μA ）等特性与 10MHz 的较宽带宽和超低噪声（1kHz 时为 12nV/√Hz）相结合，因此适用于要求兼具快速特性与良好功率比的电路。低输入偏置电流支持在源阻抗高达兆欧级的应用。TLVx316-Q1 的低输入偏置电流产生的电流噪声极低，该器件系列因此备受高阻抗传感器接口的青睐。 TLVx316-Q1 采用稳健耐用的设计，方便电路设计人员使用。该器件具有单位增益稳定的集成 RFI 和 EMI 抑制滤波器，在过驱条件下不会出现反相，并且具有高静电放电(ESD) 保护 (4kV HBM)。 此类器件经过优化，适合在 1.8V (±0.9V) 至 5.5V(±2.75V) 的低电压状态下工作。产品组合中最新补充的这款低压 CMOS 运算放大器与 TLVx313-Q1 和 TLVx314-Q1 系列相结合，为用户提供了广泛的带宽、噪声和功率选项，可以满足各种应用的需求提供了灵活性和便利性。
商品特性
- 符合汽车应用要求，具有符合 AEC-Q100 标准的下列结果：
- 器件温度 1 级： -40°C 至 +125°C 的环境运行温度范围
- 器件人体放电模型(HBM) 静电放电(ESD) 分类等级 3A
- 带电器件模型(CDM) ESD 分类等级 C5
- 单位增益带宽：10MHz
- 低 IQ：每通道 400μA
- 出色的功率带宽比
- 在温度和电源电压范围内保持稳定的 IQ
- 低输入偏置电流： ±10pA
- 偏移电压： ±0.75mV
- 单位增益稳定
- 内部射频干扰(RFI) 和电磁干扰(EMI) 滤波器
- 扩展温度范围： -40°C 至 +125°C
应用领域
- 汽车应用:
- 高级驾驶员辅助系统(ADAS)
- 车身电子装置和照明
- 电流感测
- 电池管理系统
