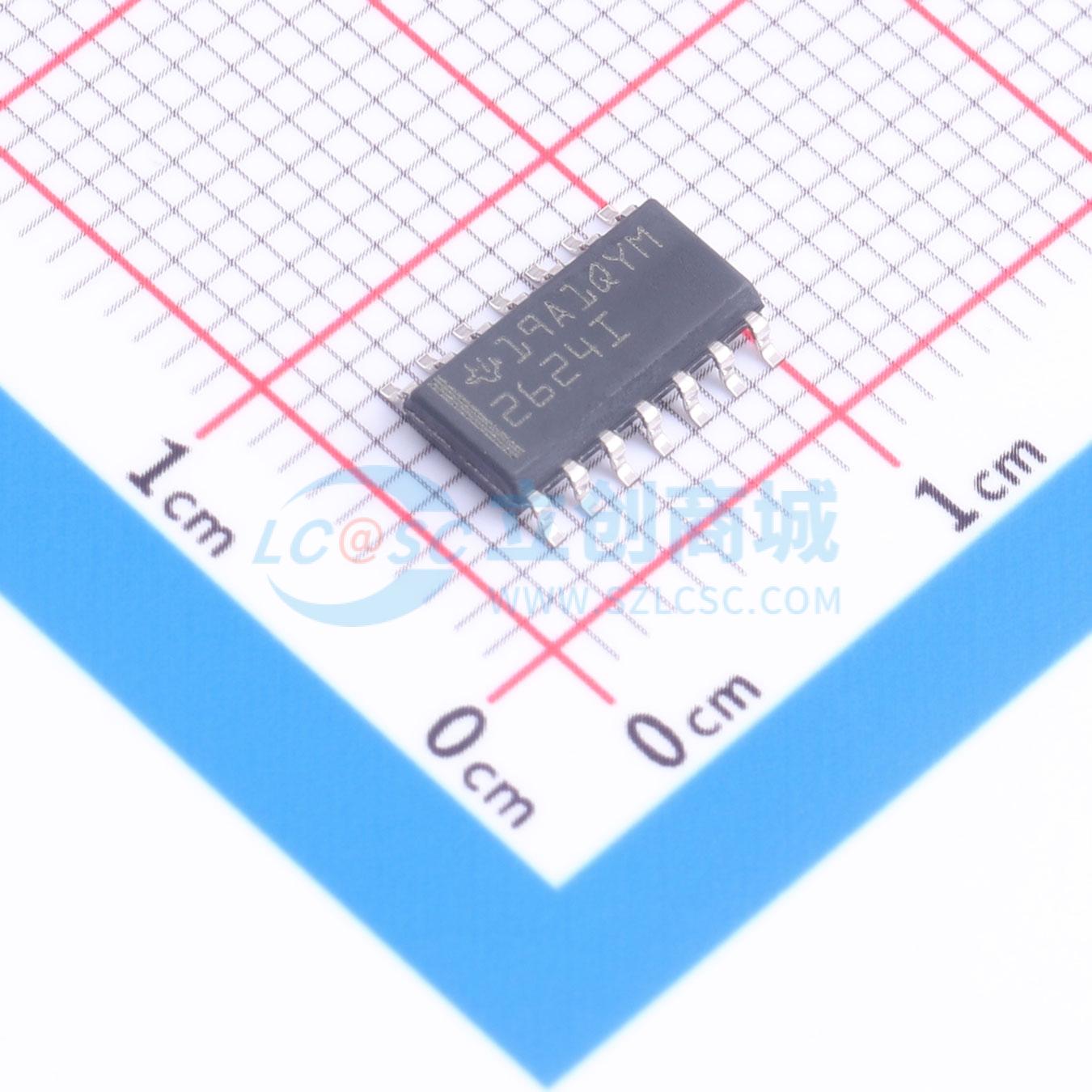

温馨提醒：图片仅供参考，商品以实物为准
TLV2624IDR
TLV2624IDR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TLV2624 四通道、5.5V、11MHz、RRO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV2624IDR
- 商品编号
- C2863729
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.52克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | - | |
| 输入失调电压(Vos) | 3.5mV | |
| 输入失调电压温漂(Vos TC) | 4.5mV/℃ | |
| 压摆率(SR) | 10V/us | |
| 输入偏置电流(Ib) | 50pA | |
| 输入失调电流(Ios) | 2pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 27nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 98dB | |
| 静态电流(Iq) | 800uA | |
| 输出电流 | 28mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.7V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | 使能/关断功能 |
商品概述
TLV262x是低功耗宽带宽单电源带关断功能的运算放大器系列，输出为轨到轨输出，输入范围包含正电源轨，最低工作电源电压可低至2.7V，最高推荐电源电压为5.5V，可在-40℃~125℃的扩展工业温度范围下工作，仅需800μA电源电流即可实现11MHz带宽，具备宽带宽、低噪声、低失真的特点，兼容锂离子电池供电系统，适配当前众多微功耗微控制器的工作电源电压范围，有多种封装可选。
商品特性
- 采用CMOS工艺，输出为轨到轨输出，输入共模范围包含正电源轨
- 带宽11MHz，压摆率10 V/μs
- 单通道电源电流800μA，关断模式下单通道电流仅为4μA
- 输入噪声电压27 nV/√Hz
- 电源电压范围2.7 V~5.5 V
- 规定工作温度范围为-40℃~125℃，工业级
- 提供多种封装规格，可选封装包含5引脚或6引脚SOT-23、8引脚或10引脚MSOP、PDIP、SOIC、TSSOP
- 具备关断控制功能
应用领域
- 高速高分辨率数据转换器应用
- 正电源轨参考系统直接接口
- 锂离子电池供电设备
- 微功耗微控制器应用系统
