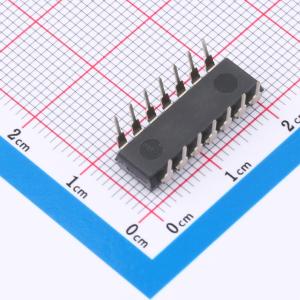

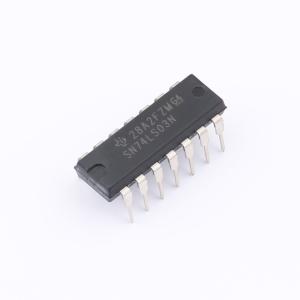

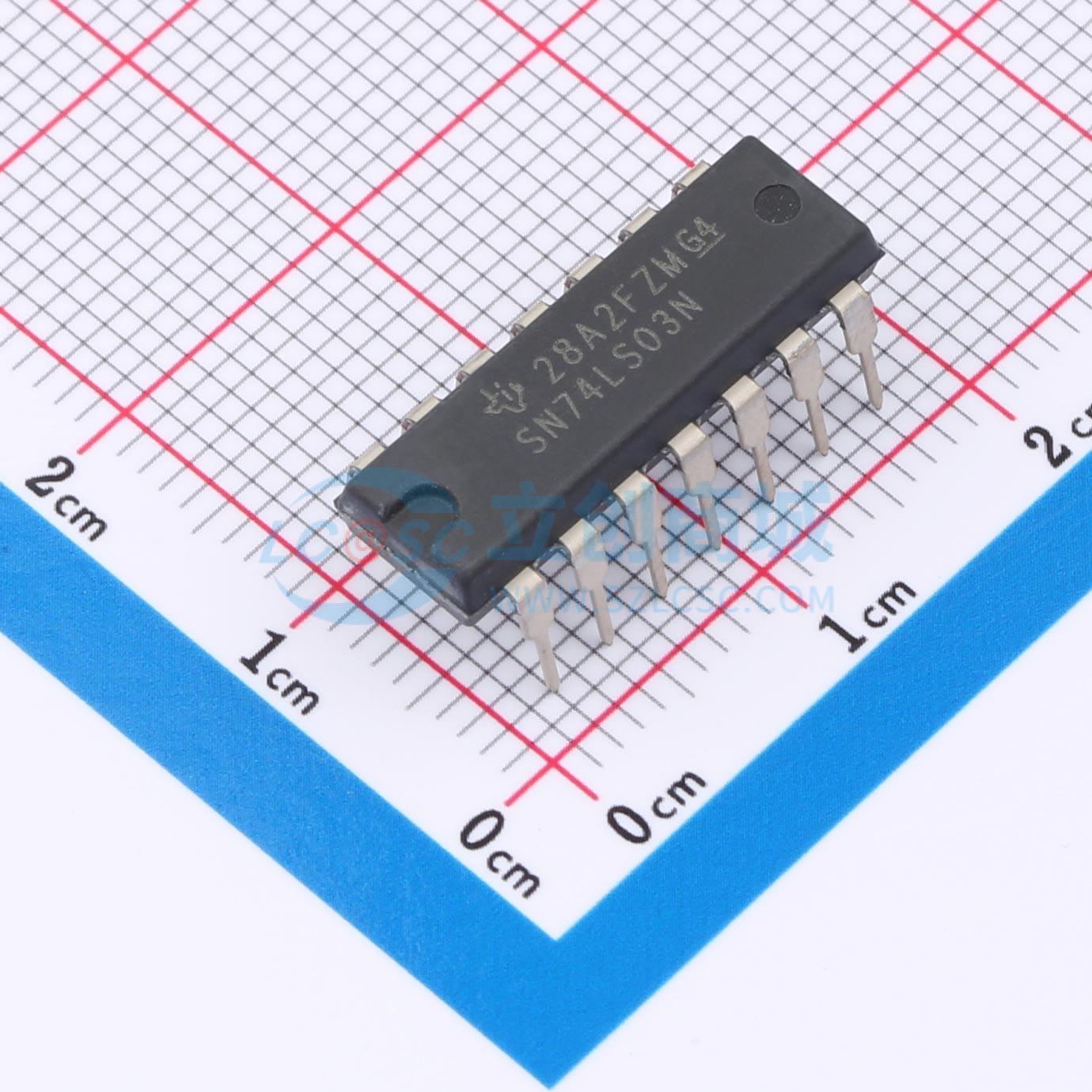

SN74LS03N
四组2输入，集电极开路输出正与非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LS03 具有集电极开路输出的 4 通道、双输入、4.75V 至 5.25V 双极与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LS03N
- 商品编号
- C2863395
- 商品封装
- PDIP-14
- 包装方式
- 编带
- 商品毛重
- 2.248克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 4.75V~5.25V | |
| 静态电流(Iq) | - | |
| 灌电流(IOL) | 16mA | |
| 拉电流(IOH) | 250uA | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 5.5V | |
| 输出低电平(VOL) | 500mV | |
| 系列 | 74LS系列 | |
| 传播延迟(tpd) | 32ns@5V,15pF | |
| 工作温度 | 0℃~+70℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | - | |
| 输出类型 | 开路集电极 |
商品概述
该器件为集成逻辑门器件，包含四个独立的双输入与非门，采用集电极开路输出结构，现有多个系列型号可供选择。
商品特性
- 集成四个独立的双输入与非门
- 集电极开路输出需要搭配上拉电阻才可正常工作
- 多个集电极开路输出可互联，实现低电平有效线或或高电平有效线与功能
- 可用于生成更高的VOH输出电平
- 提供多种封装类型可选，包括塑料小外形封装、陶瓷芯片载体、扁平封装、塑料双列直插封装、陶瓷双列直插封装
- SN5403、SN54LS03、SN54S03工作温度范围为-55℃~125℃
- SN7403、SN74LS03、SN74S03工作温度范围为0℃~70℃
- 存储温度范围为-65℃~150℃
- 最大额定值：电源电压VCC为7V；'03、'S03输入电压为5.5V，LS03输入电压为7V；关态输出电压为7V
- 典型参数测试条件为VCC=5V，TA=25℃
应用领域
- 数字逻辑电路系统设计
- 需要实现线或、线与逻辑功能的电路场景
