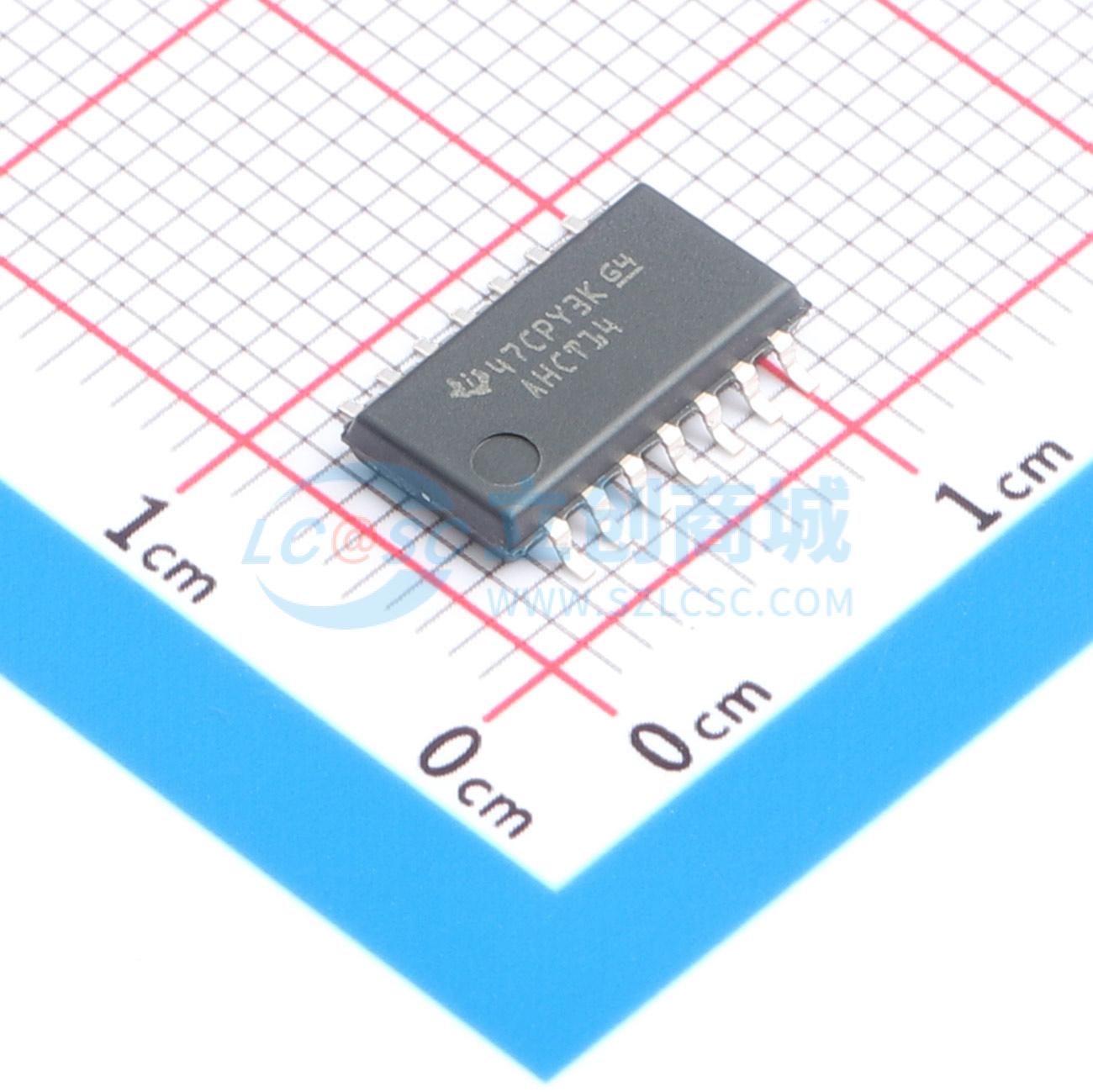

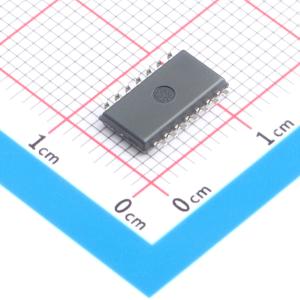

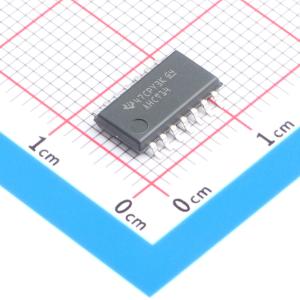

SN74AHCT14NSR
SN74AHCT14NSR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74AHCT14 具有施密特触发输入的 6 通道 4.5V 至 5.5V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHCT14NSR
- 商品编号
- C2863403
- 商品封装
- SOIC-14-208mil
- 包装方式
- 编带
- 商品毛重
- 0.346克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 通道数 | 6 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 1.9V~2.1V | |
| 输入低电平(VIL) | 500mV~600mV | |
| 输出高电平(VOH) | 3.8V | |
| 低电平范围(VOL) | 440mV | |
| 传播延迟(tpd) | 8ns@5V,50pF | |
| 系列 | 74AHCT系列 | |
| 工作温度 | -40℃~+85℃ |
商品概述
SNx4AHCT14 器件包含六个独立的反相器。这些器件执行布尔函数 Y = ¬A。
商品特性
- 输入兼容 TTL 电压
- 闩锁性能超过 250mA，符合 JESD 17 规范
- ESD 保护性能超过 JESD 22 规范要求 2000V 人体放电模型 (A114 - A) 200V 机器放电模型 (A115 - A) 1000V 带电器件模型 (C101)
应用领域
- 服务器
- 网络交换机
- 电信基础设施
- 测试和测量
