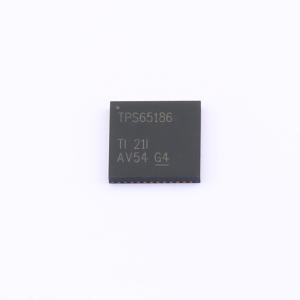

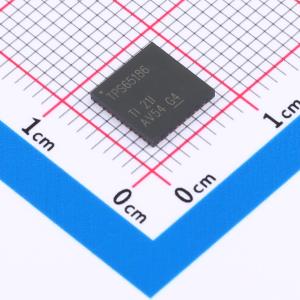

TPS65186RGZT

TPS65186 器件是一款单芯片电源，专为为便携式电子阅读器应用中的 E Ink Vizplex 显示屏而设计。此器件支持 9.7 英寸及以上的显示屏尺寸。两个高效 DC-DC 升压转换器生成 ±16V 电压轨。这两个电压轨通过两个电荷泵分别升压至 22V 和 –20V，从而为 Vizplex 显示屏提供栅极驱动电源。两个跟踪 LDO 生成 ±15V 源级驱动电源，最高支持 120mA 的输出电流。所有电压轨均可通过 I²C 接口进行调节，从而适应特定的显示屏要求。 该器件通过线性放大器来提供精确的背板偏置电压，并通过串行接口对电压值进行 9 位控制，电压值可调节范围为 0V 至 –5.11V；并且具备灌/拉电流能力，能够适应不同的显示屏条件。TPS65186 支持自动显示屏跳变电压测量，免除了在生产线上手动进行 VCOM 校准的需要。测量结果会储存在非易失性存储器中，成为新的 VCOM 上电默认值。

• 支持 9.7 英寸及以上的显示屏尺寸
• 输入电压范围：3V 至 6V
• 用于正电源轨基 (Positive Rail Base) 的升压转换器
• 用于负电源轨基 (Negative Rail Base) 的反向降压 - 升压转换器
• LDO1：15V，120mA (VPOS)LDO2：–15V，120mA (VNEG)
• 精确输出电压跟踪
• 两个电荷泵，用于提供栅极驱动电源
• CP1：22V，10mA (VDDH)CP2：–20V，12mA (VEE)
• 可调节的 VCOM 驱动器，用于提供精确的面板背板偏置电压
• 0V 至 –5.11V 精度为 ± 1.5% (±10mV) 9 位控制（标称步长为 10mV）
• 集成 10Ω、3.3V 电源开关（用于禁用 E - Ink 显示屏的系统电源轨）

• 有源矩阵 E Ink Vizplex 显示屏的电源
• EPD 电源
• 电子书阅读器
• EPSON S1D13522 (ISIS) 定时控制器
• EPSON S1D13521 （宽幅印刷品）定时控制器
• 具有集成型或软件定时控制器的应用处理器 (OMAP)
