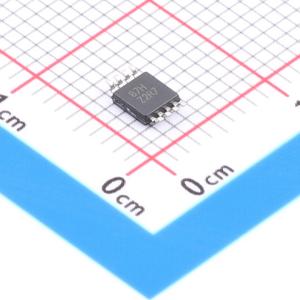

TPS77301DGKR

TPS773xx与TPS774xx是低压差线性稳压器，TPS773xx集成上电复位功能，TPS774xx集成电源良好功能。

• 最大输出电流为250mA
• 提供固定输出版本与可调输出版本，固定输出电压包含1.5V、1.6V（仅TPS77316）、1.8V、2.7V、2.8V、3.3V、5.0V，可调输出版本可编程范围为1.5V~5.5V
• TPS77333、TPS77433在250mA输出电流下典型压降为200mV
• 全输出电流范围（0mA~250mA）内典型静态电流为92μA，静态电流极低且不随输出负载变化
• 设备关断时静态电流可降至1μA以下
• TPS77318、TPS77418无需外部滤波旁路电容即可实现55μVrms的低噪声输出
• 固定输出版本在规定工作条件下输出电压公差为2%
• 拥有快速瞬态响应，可应对较大的负载电流变化
• 具备热关断保护功能
• 可在宽范围输出电容下保持工作稳定，兼容低ESR 10μF陶瓷电容以及1μF低容值钽电容
• 采用PMOS导通元件，低静态电流特性可延长电池供电系统工作寿命
• 支持睡眠模式，EN引脚接低电平输入电压时启动器件，接TTL高电平时关断稳压器
• TPS773xx内置比较器监控输出电压，可在上电和欠压条件下触发复位，输出达到稳压值的95%后，经过220ms延迟复位输出变为高阻态，输出低于稳压值的95%时复位输出变为低阻态
• TPS774xx的电源良好引脚为高电平有效输出，内置比较器监控输出电压，输出低于稳压值的82%时引脚变为低阻态，输出高于稳压值的82%时引脚变为高阻态

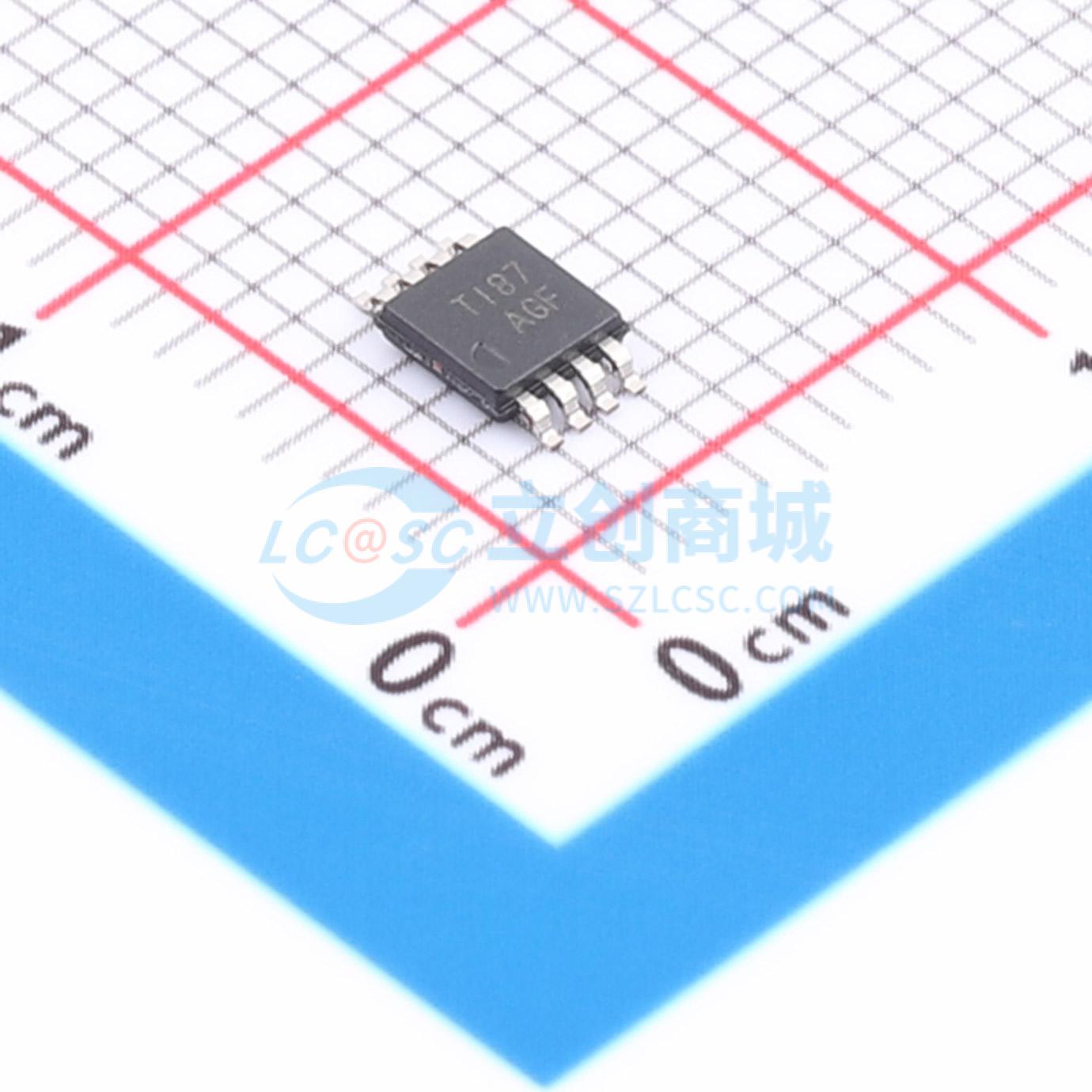

• 采用8引脚MSOP（DGK）封装
• 输入电压范围-0.3V~13.5V，EN引脚电压范围-0.3V~16.5V，RESET和PG引脚最大电压16.5V，工作结温范围-40℃~125℃，存储温度范围-65℃~150℃，峰值输出电流由内部限制

• 电池供电系统
• DSP、微型计算机、微处理器系统
• 电源电压监控、上电复位电路
• 低电池电量指示电路
