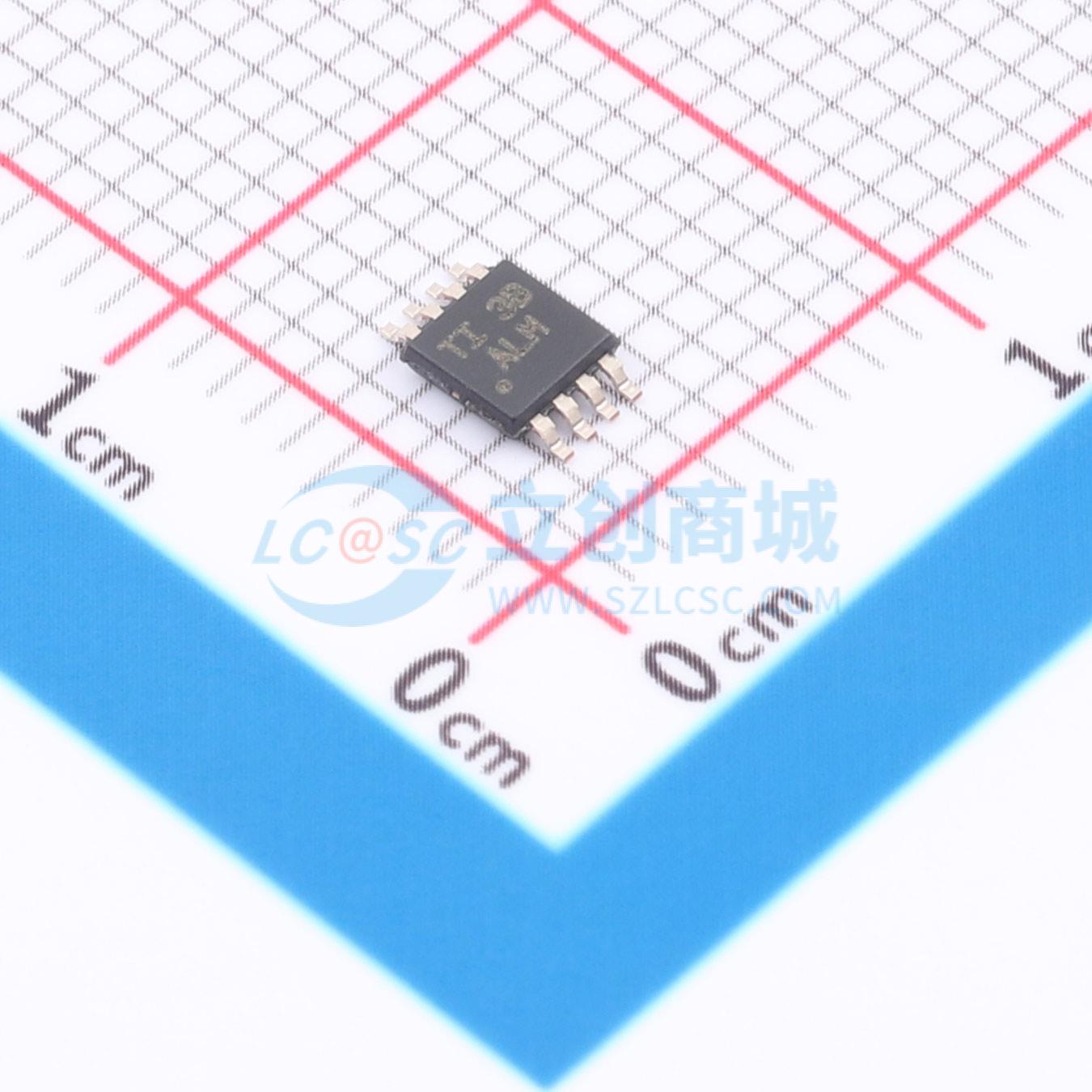

TLC4541IDGKR

TLC4541和TLC4545是一系列高性能、16位、低功耗、微型CMOS模数转换器（ADC）。这些器件采用单5V电源供电。器件提供单通道、双通道或单伪差分输入选项。所有这些器件都有片选（CS）、串行时钟（SCLK）和串行数据输出（SDO），可与大多数流行的主微处理器的串行端口直接实现三线接口（SPI接口）。当与DSP接口时，TLC4541使用帧同步信号（FS）在引脚1（CS）或引脚7（FS）上指示串行数据帧的开始。TLC4545 ADC仅通过引脚1（CS）连接到DSP。 TLC4541和TLC4545设计为低功耗运行。自动掉电模式进一步增强了节能特性。该产品系列的特点是与现代主处理器之间具有高速串行链路，外部SCLK最高可达15 MHz。这两个系列均使用内置振荡器作为转换时钟，最大转换时间为2.94 μs。

• 200 ksps采样率
• 内置转换时钟
• 积分非线性（INL）：最大±2.5 LSB，微分非线性（DNL）：最大2至 -1 LSB
• 在输入频率（fin）为15 kHz、采样率为200 ksps时，信纳比（SINAD） = 84.5 dB，无杂散动态范围（SFDR） = 95 dB，总谐波失真（THD） = 94 dB
• 与SPI/DSP兼容的串行接口，SCLK输入最高可达15 MHz
• 单5V电源
• 带宽为500 kHz的轨到轨模拟输入
• 提供两种输入选项：
  • TLC4541 - 单通道输入
  • TLC4545 - 单通道、伪差分输入（TLC4541）
• 优化的DSP接口 - 仅需FS输入
• 具有自动掉电功能的低功耗
  • 工作电流：3.5 mA
  • 自动掉电电流：5 μA
• 采用8引脚SOIC和MSOP封装的12/14/16位引脚兼容系列

• 自动测试设备（ATE）系统
• 工业过程控制测量
• 电机控制
