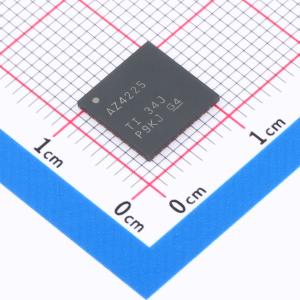

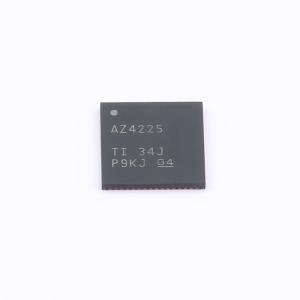

温馨提醒：图片仅供参考，商品以实物为准

ADS4225IRGCT

ADS42XX双通道、14位/12位、160MSPS/125MSPS/65MSPS超低功耗ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADS4225 双通道、12 位、125MSPS 模数转换器 (ADC)
品牌名称: TI(德州仪器)
商品型号: ADS4225IRGCT
商品编号: C2862966
商品封装: VQFN-64-EP(9x9)
包装方式: 编带
商品毛重: 1.288125克(g)

商品参数

商品概述

ADS424x 和ADS422x 系列器件是超低功耗系列双通道14 位/12 位模数转换器(ADC) 的低速变型产品。该器件凭借创新设计技术实现了高动态性能，并且采用1.8V 电源供电运行，功耗极低。该拓扑结构使得ADS424x/422x 非常适合多载波、高带宽通信转换器。 ADS424x/422x 具有精细增益选项，可用于提升在较低满量程输出范围内的SFDR 性能。这些器件包括一个DC 失调校正环路，可用来消除ADC 偏移。双倍数据速率(DDR) LVDS 与并行CMOS 数字输出接口都采用紧凑型VQFN-64 封装。这些器件包含内部基准，并消除了传统基准引脚与相关去耦电容。所有器件都在工业温度范围（ -40°C 至 85°C ）内额定运行。

商品特性

超低功耗，采用1.8V 单电源，CMOS 输出：
- 65MSPS 时的总功耗为183mW
- 125MSPS 时的总功耗为277mW
- 160MSPS 时的总功耗为332mW
高动态性能：
- 170MHz 时的无杂散动态范围(SFDR) 为88dBc
- 170MHz 时的信噪比(SNR) 为71.4dBFS
串扰：185MHz 时大于90dB
可编程增益最高达6dB，可权衡SNR/SFDR 性能
DC 偏移校正
输出接口选项：
- 1.8V 并行CMOS 接口
- 支持可编程摆幅的双倍数据速率(DDR) 低压动态信令(LVDS)：
  - 标准摆幅：350mV
  - 低摆幅：200mV
支持低至200mV_PP 的输入时钟幅值
封装：超薄四方扁平无引线(VQFN)-64 (9.00mm x 9.00mm)

应用领域

无线通信基础设施
软件定义无线电
功率放大器线性化

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	125MHz
	通道数	2
	工作电压	1.7V~1.9V
	接口类型	并行
	差分输入	是

	属性	参数值
	积分非线性	2LSB
	工作温度	-40℃~+85℃
	信噪比	70.5dB
	时钟频率(fc)	125MHz
	基准电压源	内置
	可变增益	支持
	全量程范围(FSR)	2V
