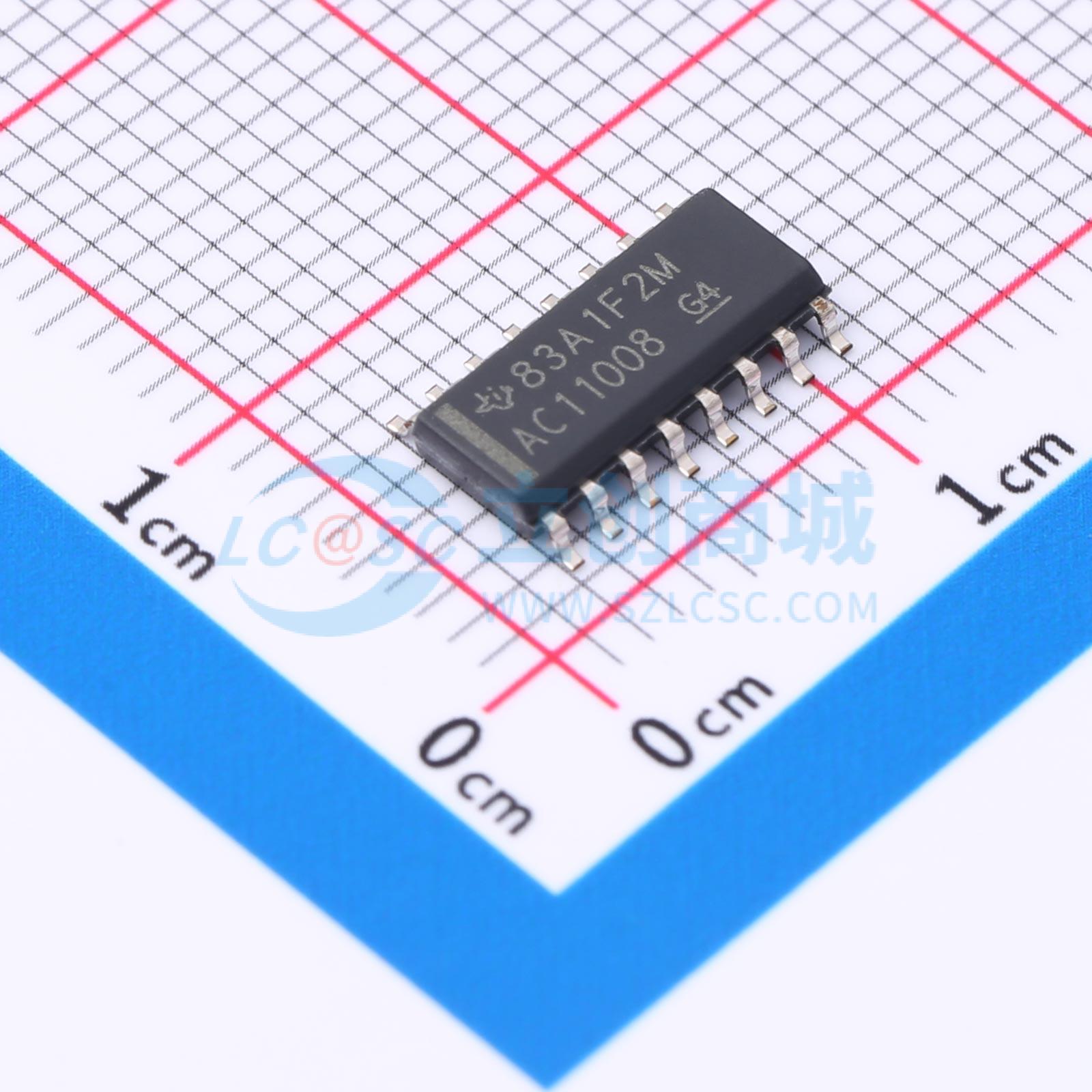

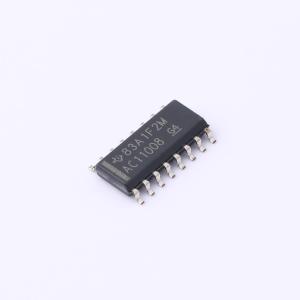

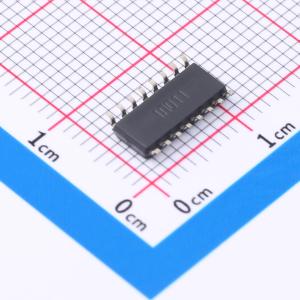

温馨提醒：图片仅供参考，商品以实物为准
74AC11008D
四组 2 输入正与门
- 描述
- 74AC11008 4 通道、双输入、3V 至 5.5V 高速 (7ns) 24mA 驱动强度与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- 74AC11008D
- 商品编号
- C2862985
- 商品封装
- SOP-16
- 包装方式
- 管装
- 商品毛重
- 0.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 4 | |
| 工作电压 | 3V~5.5V | |
| 静态电流(Iq) | 4uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 2.1V~3.85V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 900mV~1.65V | |
| 输出高电平(VOH) | 2.48V；4.8V；3.8V | |
| 输出低电平(VOL) | 440mV；440mV；440mV | |
| 系列 | 74AC系列 | |
| 传播延迟(tpd) | 6.2ns@5V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
该器件包含四个独立的2输入与门，正逻辑下实现布尔函数Y = A × B 或 Y = 非（非A + 非B），型号为74AC11008，工作温度范围为-40℃~85℃。
商品特性
- 通流架构可优化PCB布局
- 中心引脚VCC和GND配置可减小高速开关噪声
- 采用1μm增强性能注入CMOS工艺
- 125℃条件下典型闩锁抗扰度为500mA
- 提供多种封装选择，包含塑料小外形封装、薄型缩小小外形封装、标准300密耳双列直插封装
- 电源电压范围为-0.5V~7V
- 输入电压范围为-0.5V~VCC+0.5V
- 输出电压范围为-0.5V~VCC+0.5V
- 输入钳位电流范围为±20mA
- 输出钳位电流范围为±50mA
- 连续输出电流范围为±50mA
- 流过VCC或GND的连续电流范围为±100mA
- 55℃静止空气中的最大功耗：塑料小外形封装1.3W，标准双列直插封装1.1W，薄型缩小小外形封装0.5W
- 存储温度范围为-65℃~150℃
