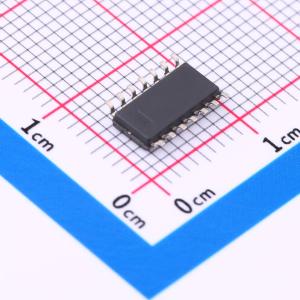

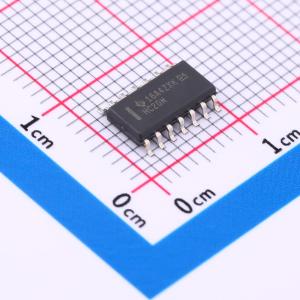

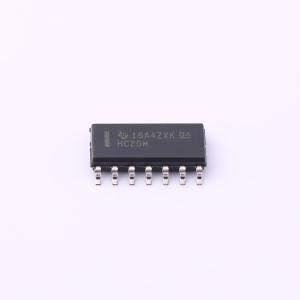

温馨提醒：图片仅供参考，商品以实物为准
CD74HC20M
CDx4HC20双路4输入与非门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 2 通道、4 输入、2V 至 6V 与非门 14-SOIC -55 to 125
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74HC20M
- 商品编号
- C2863125
- 商品封装
- SOIC-14
- 包装方式
- 管装
- 商品毛重
- 0.29克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 2 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.5V~4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV~1.8V | |
| 输出高电平(VOH) | 3.7V；1.9V；5.2V | |
| 输出低电平(VOL) | 100mV；400mV；400mV | |
| 系列 | 74HC系列 | |
| 传播延迟(tpd) | 30ns@4.5V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 输入通道数 | 4 |
商品概述
该器件包含两个独立的 4 输入与非门。每个逻辑门以正逻辑执行布尔函数 Y = (A 与 B 与 C 与 D)（上划线）。
商品特性
- 缓冲输入
- 宽工作电压范围：2V 至 6V
- 宽工作温度范围： -55℃ 至 +125℃
- 支持多达 10 个 LSTTL 负载的扇出
- 与 LSTTL 逻辑 IC 相比，可显著降低功耗
应用领域
- 警报/篡改检测电路
- S-R 锁存器
