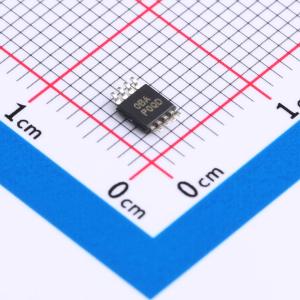

温馨提醒：图片仅供参考，商品以实物为准
OPA1678IDGKR
OPA167x低失真音频运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA1678 低失真 (-120dB)、低噪声 (4.5nV/rtHz)、双路音频运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA1678IDGKR
- 商品编号
- C2863133
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 16MHz | |
| 输入失调电压(Vos) | 500uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 9V/us | |
| 输入偏置电流(Ib) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 10pA | |
| 噪声密度(eN) | 4.5nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 110dB | |
| 静态电流(Iq) | 2.5mA | |
| 输出电流 | 50mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 4.5V~36V | |
| 双电源(Vee~Vcc) | -18V~-2.25V；2.25V~18V |
商品概述
单通道 OPA1677、双通道 OPA1678 和四通道 OPA1679 (OPA167x) 运算放大器较音频电路中常用的传统运算放大器而言，可提供更高的系统级性能。 OPA167x 放大器在 1kHz 时可实现 4.5nV/√Hz 的低噪声密度和 0.0001% 的低失真度，从而提高了音频信号保真度。这些器件在 2kΩ 负载下还可提供 800mV 范围内的轨到轨输出摆幅，从而增加余量并更大限度地扩大动态范围。 为了适应多种类型音频产品的电源限制，OPA167x 仅在 2mA 的电源电流、±2.25V 至 ±18V（或 4.5V 至 36V）的非常宽的电源电压范围内工作。这些运算放大器是单位增益稳定型放大器，且可在各种负载条件下实现出色的动态行为，因此 OPA167x 可在许多音频电路中使用。 OPA167x 放大器使用完全独立的内部电路，可将串扰降到最低，即便在过驱动或过载时也不受通道间相互作用的影响。
商品特性
- 低噪声：1 kHz 时为 4.5nV/√Hz
- 低失真：1kHz 时为 0.0001%
- 高开环增益：114dB
- 高共模抑制：110dB
- 低静态电流：每通道 2mA
- 低输入偏置电流：10pA（典型值）
- 压摆率：9 V/μs
- 宽增益带宽：16 MHz（G = 1）
- 单位增益稳定
- 轨到轨输出
- 宽电源电压范围：±2.25V 至 ±18V 或 4.5V 至 36V
- 单通道、双通道和四通道版本
- 可用封装：
- 单通道：SOIC - 8、SOT - 23
- 双通道：SOIC - 8、小型 SON - 8、VSSOP - 8
- 四通道：小型 QFN - 16、SO - 14、TSSOP - 14
- 温度范围： - 40°C 至 +85°C
应用领域
- 专业麦克风和无线系统
- 专业音频混合器/控制平面
- 吉他放大器和其他乐器放大器
- A/V 接收器
- 汽车外部放大器
