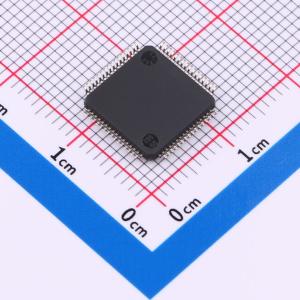

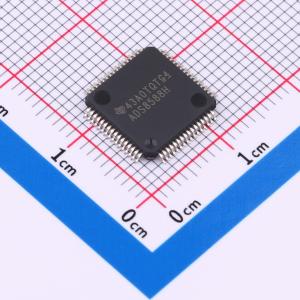

ADS8588HIPM

ADS8588H 器件是一款基于16 位逐次逼近型(SAR)模数转换器(ADC) 的8 通道集成数据采集(DAQ) 系统。所有输入通道均同时采样，以实现每通道500kSPS 的最大吞吐量。该器件的每个通道都有一个完整的模拟前端，其中包含输入阻抗高达1MΩ 的可编程增益放大器(PGA)、输入钳位、低通滤波器和ADC 输入驱动器。此外，该器件还具有带缓冲器的低漂移、高精度基准电压，以用于驱动ADC。凭借灵活的数字接口，该器件支持串行、并行和并行字节通信，适用于各种主机控制器。 ADS8588H 采用单一5V 电源，并且可配置为接受±10V 或 ±5V 真正双极输入。高输入阻抗特性允许直连传感器和变压器，因此无需使用外部驱动器电路。此器件能够实现高性能、高精度以及零延迟转换，因此也意味着ADS8588H 可满足大量工业自动化和控制应用的严格设计要求。

• 具有集成模拟前端的16 位ADC同步采样
• 8 通道可通过引脚编程设定的双极输入：±10V 和 ±5V
• 高输入阻抗：1MΩ
• 5V 模拟电源，2.3V 到5V I/O 电源
• 9kV 静电放电(ESD) 过压输入钳位
• 低温漂片上基准(2.5V) 和缓冲器
• 所有通道上的最大吞吐量为500kSPS
• DNL：±0.3LSB（典型值）；INL：±0.5LSB（典型值）
• SNR：92.7dB（典型值）；THD：−110dB（典型值）
• 最大偏移漂移：3ppm/°C
• 增益漂移：6ppm/°C
• 用于过采样的片上数字滤波器
• 灵活的并行、字节和串行接口
• 温度范围：-40°C 至 +125°C
• 封装：薄型四方扁平(LQFP)-64

• 电网监控
• 保护中继器
• 多相电机控制
• 工业自动化和控制多通道数据采集系统
