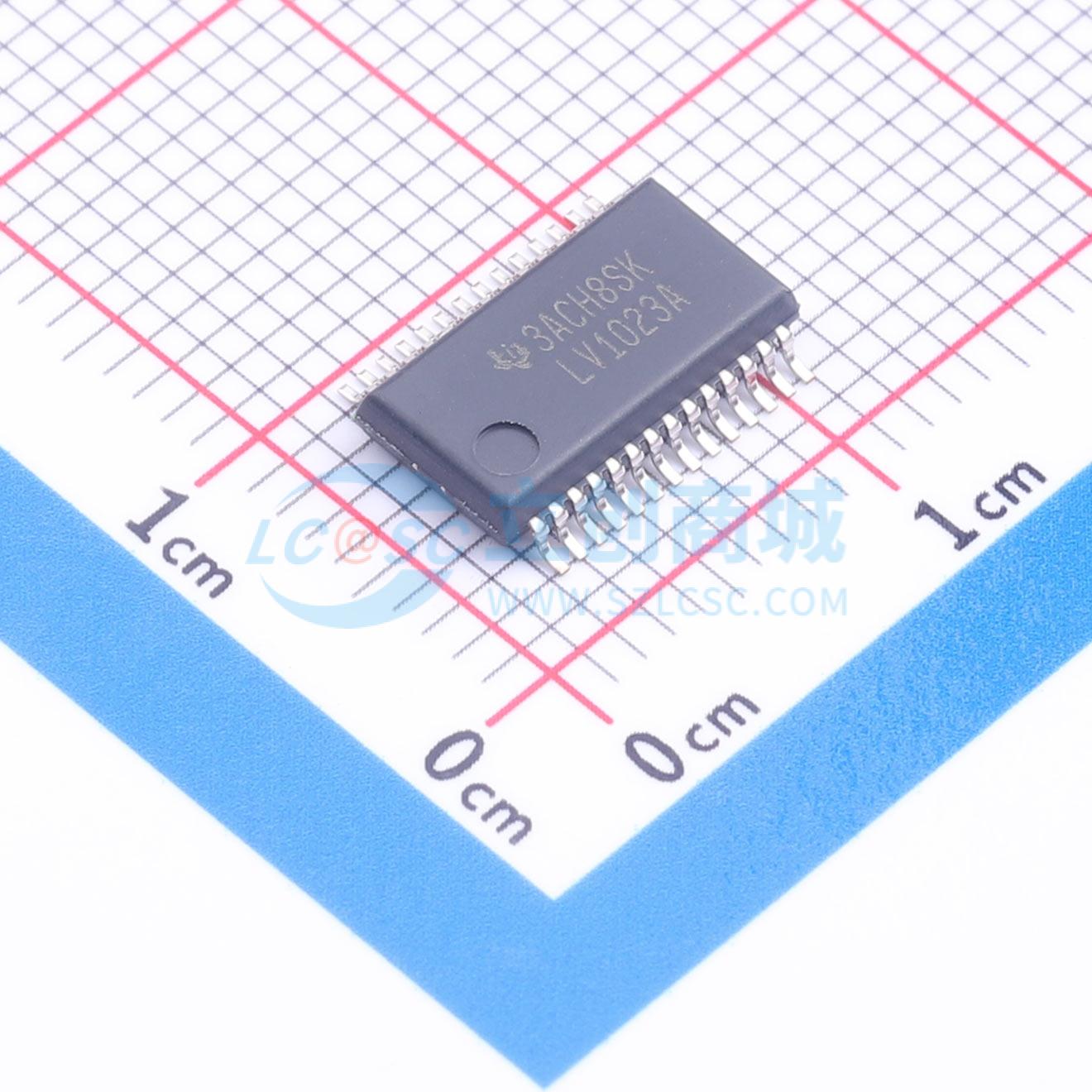

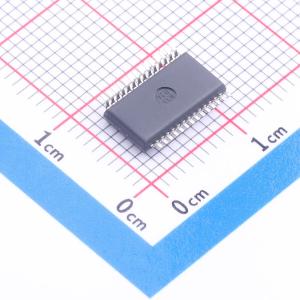

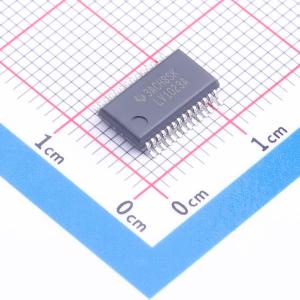

SN65LV1023ADB

SN65LV1023A 串行器和 SN65LV1224B 解串器组成一个 10 位串行解串器芯片组，旨在以 10 MHz 至 66 MHz 的等效并行字速率，通过 LVDS 差分背板传输和接收串行数据。包括开销，这相当于 120 Mbps 至 792 Mbps 的有效负载编码吞吐量的串行数据速率。

上电时，芯片组链路可通过具有内部生成 SYNC 模式的同步模式进行初始化，或者允许解串器与随机数据同步。通过使用同步模式，解串器可在指定的较短时间参数内建立锁定。

当不需要数据传输时，设备可进入掉电状态。或者，有一种模式可在不丢失 PLL 锁定的情况下将输出引脚置于高阻态。

SN65LV1023A 和 SN65LV1224B 的工作环境空气温度范围为 -40℃ 至 85℃。

这些设备具有有限的内置 ESD 保护。在存储或处理期间，应将引脚短接在一起，或将设备置于导电泡沫中，以防止 MOS 栅极受到静电损坏。

• 100 Mbps 至 660 Mbps 串行 LVDS 数据
• 系统时钟为 10 MHz 至 66 MHz 时的有效负载带宽
• 与 DS92LV1023/DS92LV1224 引脚兼容的超集
• 芯片组（串行器/解串器）在 66 MHz 时的功耗 < 450 mW（典型值）
• 用于快速锁定的同步模式
• 锁定指示器
• PLL 无需外部组件
• 提供 28 引脚 SSOP 和节省空间的 5×5 mm QFN 封装
• 工业温度范围合格，TA = -40℃ 至 85℃
• 时钟上的可编程边沿触发
• 直通式引脚排列，便于 PCB 布局

• 无线基站背板互连
• DSLAM
