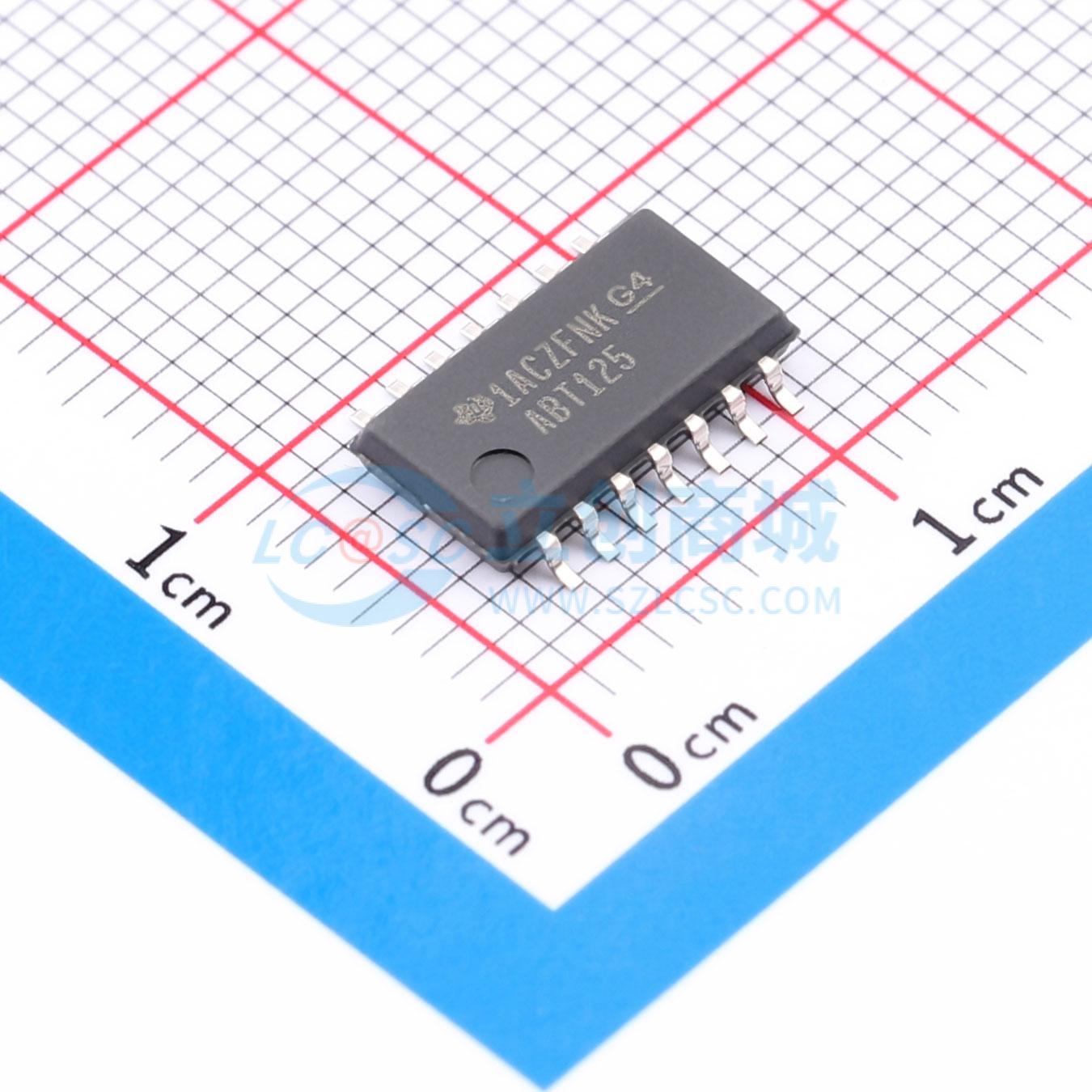

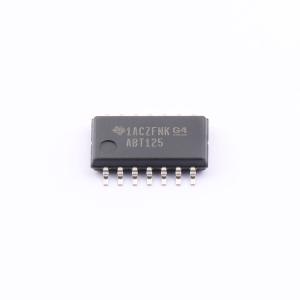

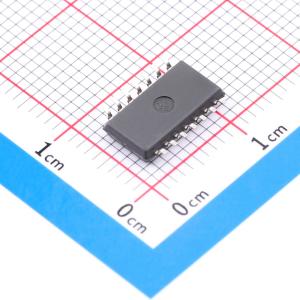

SN74ABT125NSR

描述: SN74ABT125 具有 TTL 兼容型 CMOS 输入和三态输出的 4 通道、4.5V 至 5.5V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74ABT125NSR
商品编号: C2863110
商品封装: SOP-14-208mil
包装方式: 编带
商品毛重: 0.346克(g)

商品参数

商品概述

ABT125四路总线缓冲门，带有独立线路驱动器，具备三态输出；当对应的输出使能输入为高电平时，对应输出禁用；器件通过Ioff和上电三态设计，可满足热插入应用要求。为确保器件正常工作，所有未使用的输入必须接VCC或GND；为保证上下电过程中输出处于高阻态，输出使能端应通过上拉电阻接VCC，电阻最小值由驱动器的灌流能力决定。

商品特性

典型输出接地反弹VOLP在VCC=5V、TA=25℃时小于1V
具备高驱动输出，IOH为-32mA，IOL为64mA
具备Ioff电路，可在器件断电时禁用输出，避免损坏性反向电流流过器件
具备上电三态电路，可在电源上下电过程中将输出置于高阻态，防止驱动器冲突
闩锁性能超过500mA，符合JEDEC标准JESD-17
ESD防护性能符合JESD 22标准，人体模型可达2000V，机器模型可达200V
提供多种封装型号：SN54ABT125包含J、W、FK封装；SN74ABT125包含D、DB、N、NS、PW、RGY封装
最大额定值：电源电压VCC范围-0.5V~7V，输入电压VI范围-0.5V~7V，高电平/断电状态输出电压VO范围-0.5V~5.5V；低电平输出电流IO：SN54ABT125为96mA，SN74ABT125为128mA；输出钳位电流IOK(VO<0)为-50mA
各封装热阻参数：D封装86℃/W，DB封装96℃/W，N封装80℃/W，NS封装76℃/W，PW封装113℃/W，RGY封装47℃/W
存储温度范围-65℃~150℃
参数测量输入脉冲要求：PRR≤10MHz，输出阻抗ZO=50Ω，tr≤2.5ns，tf≤2.5ns，测试时一次仅测量一个输出，每次测量仅一个输出跳变

应用领域

总线缓冲驱动领域
热插入场景应用

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	施密特触发器
	输出类型	三态
	工作电压	4.5V~5.5V
	元件数	4
	每个元件位数	4
	通道类型	单向

	属性	参数值
	灌电流(IOL)	64mA
	拉电流(IOH)	32mA
	系列	74ABT
	工作温度	-40℃~+85℃
	静态电流(Iq)	250uA
	传播延迟(tpd)	4.9ns@5V
	功能特性	热插拔支持；掉电隔离；输出使能
