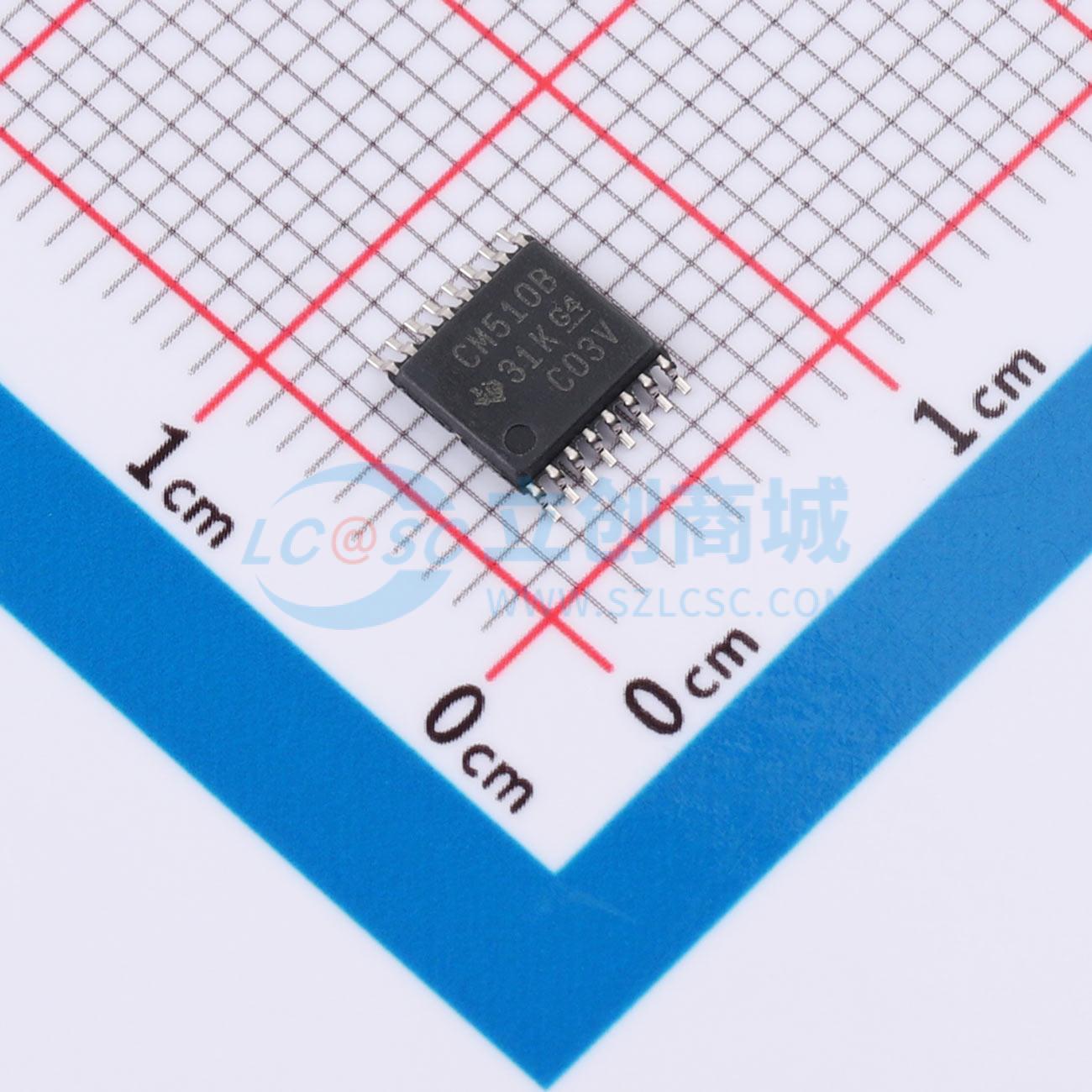

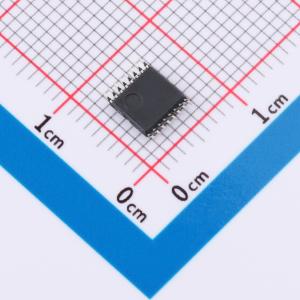

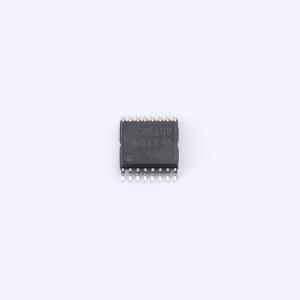

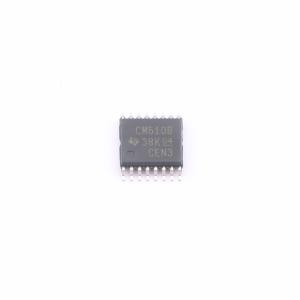

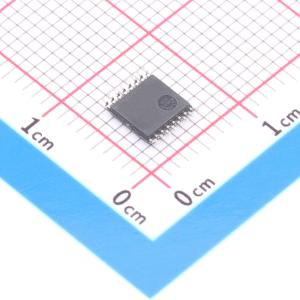

温馨提醒：图片仅供参考，商品以实物为准

CD4510BPWR

CMOS可预置向上/向下计数器，高压类型，具备同步内部进位传播、复位和预置功能

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: CD4510B CMOS 可预置 BCD 加/减计数器
品牌名称: TI(德州仪器)
商品型号: CD4510BPWR
商品编号: C2862976
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.27克(g)

商品参数

	属性	参数值
	复位方式	异步
	计时方式	同步
	计数速率	11MHz
	传播延迟(tpd)	75ns@15V,50pF
	耗散功率(Pd)	500mW
	工作温度	-55℃~+125℃
	功能特性	复位功能；级联计数器；同步计数；多模式计数

商品概述

这是额定20V的高压型CMOS可预置加减计数器，包含CD4510B BCD型和CD4516B二进制型两类。产品由四个同步时钟D型触发器（带有门控结构以提供T型触发器能力）连接构成计数器，可通过复位线的高电平完成清零，可通过预置使能线的高电平将计数器预置为输入的任意二进制数。CD4510B在加计数模式下最多两个时钟脉冲、减计数模式下最多四个时钟脉冲即可跳出非BCD计数状态。当进位输入保持低电平时，计数器在每个时钟正跳变沿进行加计数或减计数；支持同步级联，只需将所有时钟输入并联，将低位级的进位输出连接到高位级的进位输入即可；也可在纹波模式下实现级联，将进位输出连接到下一级的时钟即可。若在终值计数时改变加减输入，需将进位输出与时钟门控，且加减输入必须在时钟为高电平时改变，该方法可为后续计数级提供干净的时钟信号。产品提供多种封装：16引脚双列直插塑料封装、16引脚小外形封装、16引脚薄型收缩小外形封装，CD4516B额外提供16引脚密封双列直插陶瓷封装。产品直流电源电压范围为-0.5V至+20V，所有输入的输入电压范围为-0.5V至VDD+0.5V，任意单个输入直流输入电流最大为10mA，封装功耗在环境温度-55℃至+100℃时最大为500mW，环境温度+100℃至+125℃时按12mW/℃线性降额至200mW。级联时，第二级及以上的进位输出线可能因不同器件的差分延迟产生负向毛刺脉冲，该毛刺脉冲不会影响器件正常工作，若进位输出信号用于触发其他边沿敏感逻辑器件，需使用或门将进位输出信号与时钟信号门控处理。

商品特性

中速运行，10V条件下典型时钟频率为8MHz
具备同步内部进位传播特性
具备复位和预置能力
在20V条件下对静态电流进行100%测试
支持5V、10V、15V参数额定值
输出特性为标准化对称特性
全封装温度范围下，18V条件下最大输入电流为1μA；18V、25℃条件下最大输入电流为100nA
全封装温度范围下具备稳定噪声容限：VDD=5V时为1V，VDD=10V时为2V，VDD=15V时为2.5V
符合CMOS器件相关标准要求
工作温度范围为-55℃至+125℃
存储温度范围为-65℃至+150℃

应用领域

加减差分计数
多级同步计数
多级纹波计数
同步分频器

	属性	参数值
	商品目录	计数器/分频器
	逻辑类型	10分频
	分辨率(位)	-
	系列	CD4000
	计时方向	向下计数器；向上计数器
	工作电压	3V~18V
	元件数	1
	触发沿	上升沿
