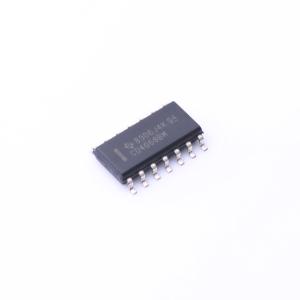

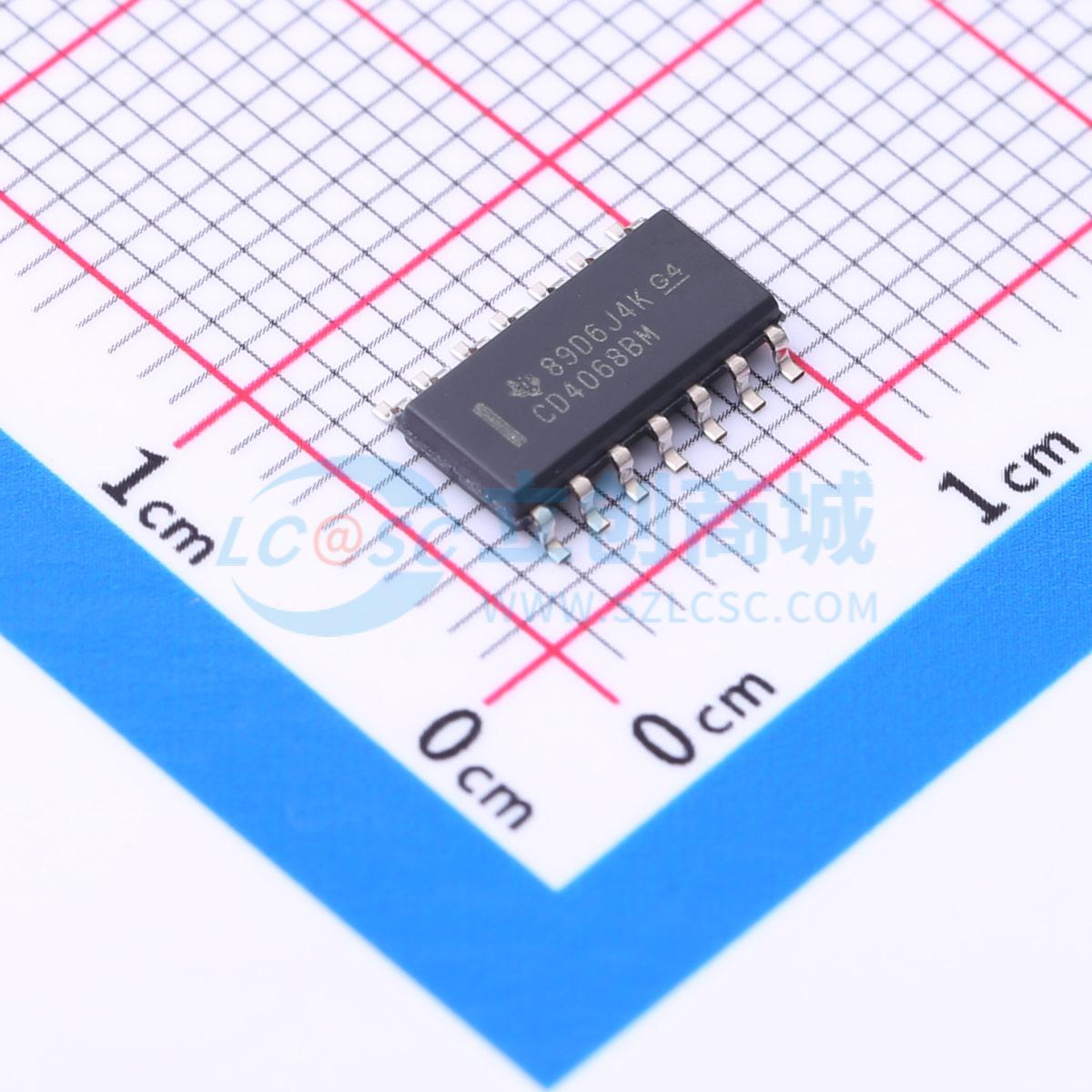

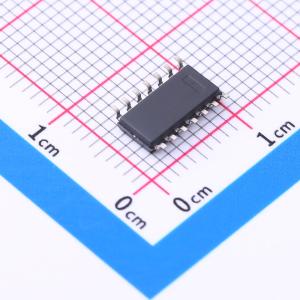

温馨提醒：图片仅供参考，商品以实物为准
CD4068BM
CMOS 八输入与非/与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD4068B CMOS 8 输入与非/与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD4068BM
- 商品编号
- C2862983
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门；与门 | |
| 门电路数量 | 1 | |
| 工作电压 | 3V~18V | |
| 静态电流(Iq) | 5uA | |
| 灌电流(IOL) | 4.2mA | |
| 拉电流(IOH) | 4.2mA | |
| 输入高电平(VIH) | 7V；11V；3.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.5V；3V；4V | |
| 输出高电平(VOH) | 9.95V；4.95V；14.95V | |
| 输出低电平(VOL) | 50mV | |
| 系列 | 4000B系列 | |
| 传播延迟(tpd) | 110ns@15V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 每门输入数量 | 8 | |
| 功能特性 | - |
商品概述
CMOS工艺8输入与非/与门，属于高压类型，额定电压20V，可直接实现正逻辑8输入与非和与功能，提供多种封装类型，包括14引脚密封双列直插陶瓷封装、14引脚双列直插塑料封装、14引脚小外形封装、14引脚薄缩减小外形封装。
商品特性
- 中等速度运行，VDD为10V时，典型传输延迟tPHL、tPLH为75ns
- 带有缓冲输入和缓冲输出
- 支持5V、10V、15V参数额定值
- 具备标准化对称输出特性
- 在20V电压下对静态电流进行100测试
- 全封装温度范围下，18V时最大输入电流为1μA；18V、25℃时最大输入电流为100nA
- 全封装温度范围下的噪声容限：VDD为5V时为1V，VDD为10V时为2V，VDD为15V时为2.5V
- 符合B系列CMOS器件描述规范要求
- 直流电源电压范围为-0.5V~+20V，电压以VSS端为参考
- 所有输入端输入电压范围为-0.5V~VDD+0.5V
- 任意单个输入端直流输入电流为±10mA
- 封装功耗：环境温度-55℃~+100℃时为500mW；环境温度+100℃~+125℃时，按12mW/℃降额至200mW
- 全封装温度范围所有封装类型下，每个输出晶体管器件功耗为100mW
- 工作温度范围为-55℃~+125℃
- 存储温度范围为-65℃~+150℃
- 焊接时引脚温度要求：距离壳体1.59±0.79mm处，最长焊接时间10秒，最高温度为+265℃
- 所有输入端均配有保护网络
