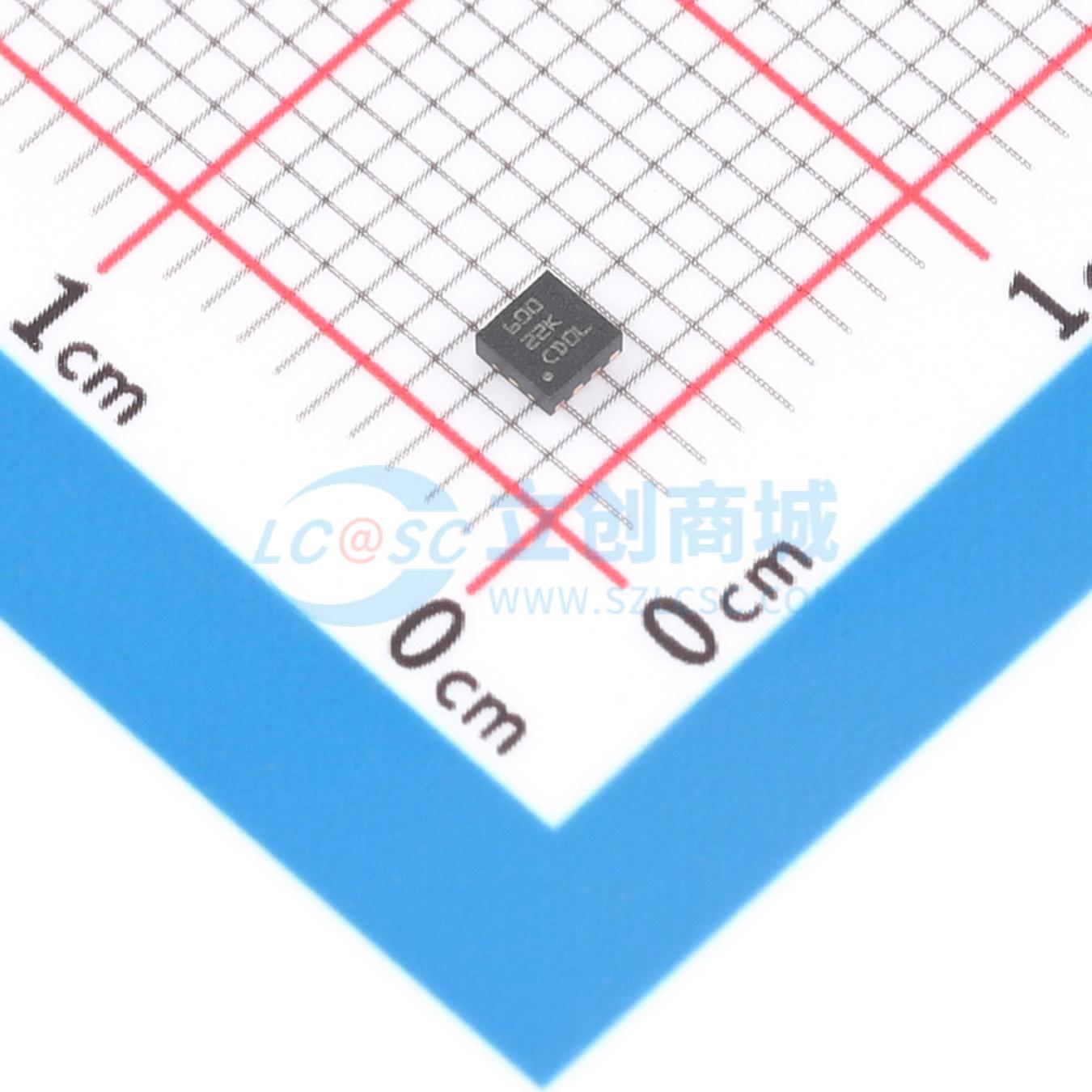

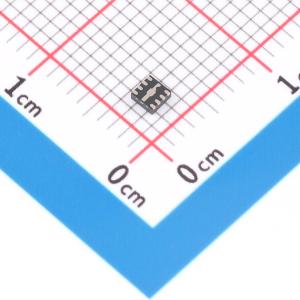

SN75LVCP600DRFT
SN75LVCP600 6-Gbps SATA PCB 和电缆均衡器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 单通道SATA Express信号调节器，支持高达6 Gbps的数据速率。支持SATA Gen 1,2,3和PCle 1.0, 2.0, 3.0。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN75LVCP600DRFT
- 商品编号
- C2862840
- 商品封装
- WSON-8-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号缓冲器/中继器/分配器 | |
| 输入类型 | CML | |
| 输出类型 | - | |
| 工作电压 | 3.3V |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 1 | |
| 数据速率 | 6Gbps | |
| 延迟时间 | 350ps | |
| 工作温度 | 0℃~+85℃ |
商品概述
SN75LVCP600是一款多功能单通道SATA Express信号调理器，支持高达6 Gbps的数据速率。该器件支持SATA Gen 1、2和3规范以及PCIe 1.0、2.0和3.0。它采用单一3.3 V电源供电，具有100 Ω线路终端和自偏置功能，适用于交流耦合。输入集成了带外（OOB）检测器，当输入差分电压低于阈值时，该检测器会自动抑制输出，同时保持稳定的共模电压。该器件还设计用于处理符合SATA标准的扩频时钟（SSC）传输。 SN75LVCP600通过可选的均衡设置处理其输入处的互连损耗，这些设置可进行编程以匹配通道中的损耗。对于3 Gbps及更低的数据速率，它可对长达50英寸的FR4板材料上的信号进行均衡。对于8 Gbps的数据速率，该器件可补偿长达40英寸的FR4材料。均衡水平由信号控制引脚EQ的设置控制。 在发送端可选择两种去加重电平，以在输出端提供0 dB或1.2 dB的额外高频损耗补偿。 该器件支持热插拔，可防止在设备热插拔（如异步信号插拔、无电插拔、带电插拔或意外插拔）时损坏设备。
商品特性
- 支持SATA Express
- 可选均衡和去加重
- 支持热插拔
- 接收器检测和OOB支持
- 多速率运行：1.5 Gbps、3 Gbps和6 Gbps
- 适合在长达40英寸（1米）的FR4材料上接收6 Gbps数据
- 在3 GHz时，接收端可补偿高达14 dB的损耗，发送端可补偿1.2 dB的损耗
- 集成输出抑制功能
- 自动低功耗特性可降低功耗>90%
- <100 mW（典型工作模式）
- <11 mW（典型自动低功耗模式）
- 单一3.3 V电源供电
- 对ESD瞬态具有高防护能力
- 人体模型（HBM）：6 kV
- 带电器件模型（CDM）：1.5 kV
- 超小尺寸：2 mm×2 mm WSON封装
应用领域
- 笔记本电脑
- 台式电脑
- 扩展坞
- 服务器工作站
