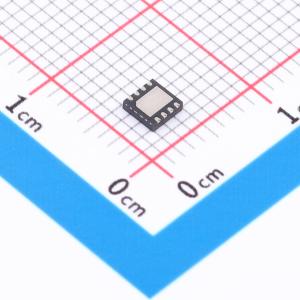

温馨提醒：图片仅供参考，商品以实物为准

TLIN1027DRBRQ1

TLIN1027-Q1 LIN收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLIN1027-Q1 是一款符合 AEC-Q100 标准的 LIN 收发器，支持 LIN 2.0, LIN 2.1, LIN 2.2, LIN 2.2A 和 ISO/DIS 17987-4 标准。
品牌名称: TI(德州仪器)
商品型号: TLIN1027DRBRQ1
商品编号: C2862865
商品封装: SON-8-EP(3x3)
包装方式: 编带
商品毛重: 0.203克(g)

商品参数

商品概述

TLIN1027-Q1是一款本地互连网络(LIN)物理层收发器，集成了唤醒和保护功能，兼容LIN2.0、LIN2.1、LIN2.2、LIN2.2A和ISO/DIS17987 - 4.2标准。LIN是一种单线双向总线，通常用于数据传输速率高达20kbps的车载网络。TLIN1027-Q1旨在为12V应用提供支持，具有更宽的工作电压和额外的总线故障保护。 LIN接收器支持高达100kbps的数据传输速率，从而实现更快的内联编程。TLIN1027-Q1使用一个可降低电磁辐射(EME)的限流波形整形驱动器将TXD输入上的数据流转化为LIN总线信号。接收器将数据流转化为逻辑电平信号，此信号通过开漏RXD引脚发送到微处理器。休眠模式可实现超低电流消耗，该模式允许通过LIN总线或EN引脚实现唤醒。

商品特性

符合汽车应用要求的AEC - Q100标准
温度等级1：-40℃至125℃ TA
器件HBM认证等级：±8kV
器件CDM认证等级：±1.5kV
符合LIN 2.0、LIN 2.1、LIN 2.2、LIN 2.2A和ISO/DIS 17987 - 4.2标准
符合适用于LIN的SAE J2602推荐实践的要求
支持ISO 9141 (K - Line)
支持12V应用
LIN传输数据速率高达20kbps
宽工作范围：4V至36V电源电压
±45V LIN总线故障保护
休眠模式：超低电流消耗，允许以下类型的唤醒事件：LIN总线；通过EN引脚的本地唤醒
无显性状态超时
上电和断电无干扰运行
保护特性：VSUP欠压保护；热关断保护；系统级未供电节点或接地断开失效防护
采用SOIC (8)和无引线VSON (8)封装，提高了自动光学检测(AOI)能力

应用领域

车身电子装置和照明
信息娱乐系统与仪表组
混合动力电动汽车和动力总成系统
被动安全
电器

优惠活动

9.9折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	LIN收发器
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	4V~36V
	数据速率	20Kbps

	属性	参数值
	接收器滞后	-
	工作温度	-40℃~+125℃
	工作电流	5mA
	静态电流	12uA
	静电保护	±8kV
