BQ25792RQMR

BQ25792 是一款完全集成的开关模式降压/升压充电器，适用于 1-4 节锂离子电池和锂聚合物电池。该集成包括 4 开关 MOSFET（Q₁、Q₂、Q₃、Q₄）、输入和充电电流检测电路、电池 FET（Q_BAT）以及降压/升压转换器的环路补偿。它使用 NVDC 电源路径管理，将系统电压调节至稍高于电池电压的水平，但是不会下降至低于可配置的最小系统电压。当系统功率超过输入源额定值时，电池补充模式支持系统，不会使输入源过载。BQ25792 支持 USB Type-C 和 USB 供电 (USB-PD) 应用的完整输入和输出 (OTG) 电压范围。

充电器支持窄范围 VDC 电源路径管理，将系统电压调节至稍高于电池电压的水平，但是不会下降至低于最小系统电压。即使电池完全放电或移除，最低系统电压也允许系统运行。当系统功率超过输入源额定值时，电池补充模式支持系统电源需求，不会使输入源过载。

该器件从传统 USB 适配器到高电压 USB PD 适配器和传统桶形适配器等各种输入源为电池充电。在没有主机控制时，充电器基于输入电压和电池电压自动将转换器设置为降压、升压或降压 - 升压配置。双输入源选择器管理来自两个不同输入源的电源流入。输入选择由主机通过 I2C 来控制，默认源 1 (VAC1) 作为主输入，源 2 (VAC2) 作为辅助输入。

为支持通过可调节高电压适配器进行快速充电，该器件提供了 D+/D - 握手机制。该器件符合 USB 2.0 和 USB 3.0 功率传输规范，具有输入电流和电压调节功能。此外，输入电流优化器 (ICO) 还能够检测未知输入源的最大功率点。

除了 I2C 主机控制的充电模式，此充电器还支持自动充电模式。上电之后，使用默认寄存器设置启用充电。此器件可以在无需软件参与的情况下完成充电周期。它检测电池电压并在不同阶段为电池充电：涓流充电、预充电、恒定电流 (CC) 充电和恒定电压 (CV) 充电。在充电周期的末尾，当充电电流低于在恒定电压阶段中预设定的限值（终止电流）时，充电器自动终止。当整个电池下降到低于再充电阈值时，充电器将自动启动另一个充电周期。

在没有输入源的情况下，此器件支持 USB On-the-Go (OTG) 功能，对电池进行放电以在 VBUS 上以 10mV 步长产生可调的 2.8V 至 22V 电压，符合 USB PD 3.0 规范定义的可编程电源 (PPS) 特性。

该充电器提供针对电池充电和系统运行的多种安全特性，其中包括电池负温度系数热敏电阻监视、涓流充电、预充电和快速充电计时器以及电池和输入上的过压/过流保护。当结温超过可编程的阈值时，热调节会减小充电电流。器件的 STAT 输出报告充电状态和任何故障状况。当发生故障时，INT 引脚会立即通知主机。

该器件还提供了一个 16 位模数转换器 (ADC)，用于监视充电电流和输入/电池/系统（VAC、VBUS、BAT、SYS、TS）电压。

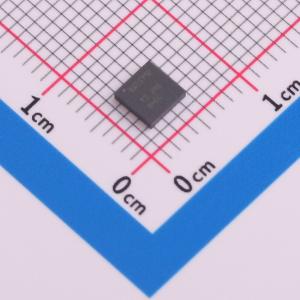

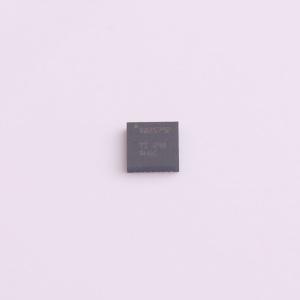

它采用 29 引脚 4mm × 4mm QFN 封装。

• 高功率密度、高集成降压/升压充电器，用于 1 - 4 节电池，支持任何 USB PD 3.0 概要文件
• 集成四个开关 MOSFET、BATFET
• 集成输入和充电电流检测
• 高效
• 750kHz 或 1.5MHz 开关频率
• 5A 充电电流，分辨率为 10mA
• 效率高达 96.5%：在 3A 电流下从 20V 输入为 16V 电池充电
• 支持宽输入源
• 3.6V 至 24V 宽输入工作电压范围，绝对最大额定电压为 30V
• 最大功率跟踪，输入电压动态电源管理(VINDPM) 高达 22V，输入电流动态电源管理(IINDPM) 高达 3.3A
• 检测 USB BC1.2、SDP、CDP、DCP、HVDCP 以及非标准适配器
• 用于源选择的双输入电源多路复用器控制器（可选）
• 窄电压直流 (NVDC) 电源路径管理
• 通过电池给 USB 端口加电 (USB OTG)
• 2.8V 至 22V OTG 输出电压，分辨率为 10mV，支持 USB - PD PPS
• OTG 输出电流调节高达 3.32A，分辨率为 40mA
• 灵活的自主和 I²C 模式，可实现出色系统性能
• 用于电压、电流和温度监控的集成 16 位 ADC
• 低电池静态电流
• 仅使用电池工作时为 21μA
• 充电器关断模式下为 600nA
• 高精度
• 2S - 4S 电池充电电压调节范围为 +0.65% 至 -0.85%
• 充电电流调节范围为 ±5%
• 输入电流调节范围为 ±5%
• 安全
• 热调节和热关断
• 输入/电池 OVP 和 OCP
• 转换器 MOSFET OCP
• 充电安全计时器
• 封装：29 引脚，4mm × 4mm QFN

• 可视门铃、智能家居控制
• 数据集中器、割草机器人、扫地机器人
• 资产跟踪、移动 POS
• 多参数患者监护仪、心电图 (ECG)、超声波智能探头
