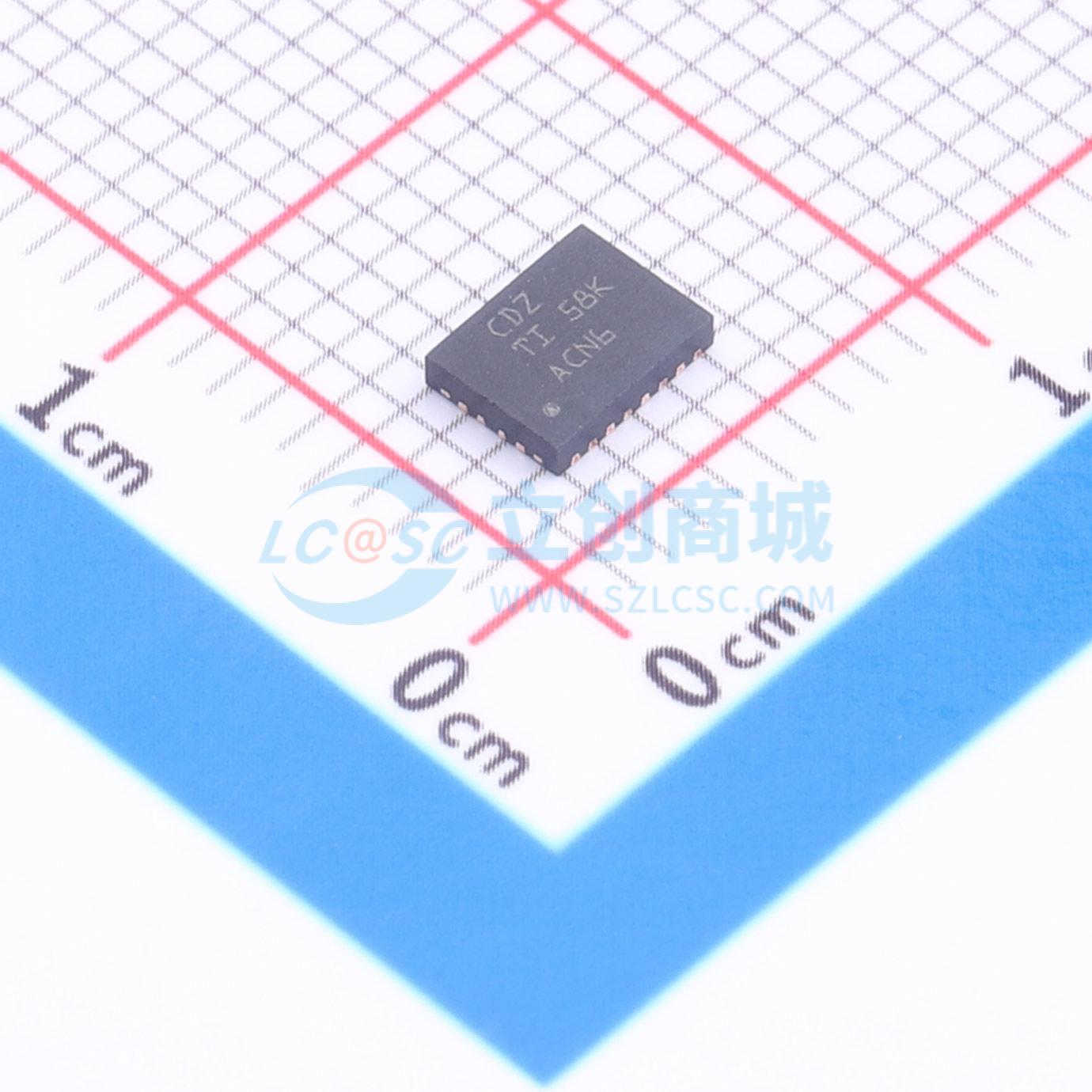

BQ24125RHLT
BQ24125RHLT
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BQ24125 具有增强型 EMI 性能的独立 1 至 3 节 2A 同步降压电池充电器
- 品牌名称
- TI(德州仪器)
- 商品型号
- BQ24125RHLT
- 商品编号
- C2863039
- 商品封装
- VQFN-20-EP(3.5x4.5)
- 包装方式
- 编带
- 商品毛重
- 0.107克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 工作电压 | 4.35V~16V | |
| 最大充电电流 | 2A | |
| 充电饱和电压 | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 放电截止电压 | - | |
| 电池类型 | - | |
| 电池节数 | 1~3 |
商品概述
bqSWITCHER™ 系列是高度集成的锂离子和锂聚合物开关模式充电管理器件，适用于广泛的便携式应用。bqSWITCHER™ 系列在小型热增强型 QFN 封装中集成了同步 PWM 控制器和功率 FET，具备高精度电流和电压调节、充电预处理、充电状态指示以及充电终止功能。 bqSWITCHER 分三个阶段对电池进行充电：预处理、恒流和恒压。充电根据用户可选的最小电流水平终止。可编程充电定时器为充电终止提供安全备份。如果电池电压降至内部阈值以下，bqSWITCHER 会自动重启充电周期。当移除 VCC 电源时，bqSWITCHER 会自动进入睡眠模式。
商品特性
- 增强的 EMI 性能
- 集成功率 FET，充电速率高达 2A
- 适用于 1 节、2 节或 3 节锂离子和锂聚合物电池组
- 同步固定频率 PWM 控制器，工作频率为 1.1 MHz，占空比为 0% 至 100%
- 高精度电压和电流调节
- 状态输出，用于 LED 或主机处理器接口，指示充电进行中、充电完成、故障和交流适配器连接状态
- IN 和 OUT 引脚的绝对最大电压额定值为 20V
- 精确的高端电池电流检测
- 电池温度监测
- 自动睡眠模式，实现低功耗
- 反向漏电保护，防止电池放电
- 热关断和保护
- 内置电池检测
- 采用 20 引脚 3.5mm×4.5mm QFN 封装
应用领域
- 手持产品
- 便携式媒体播放器
- 工业和医疗设备
- 便携式设备
- 便携式 DVD 播放器
