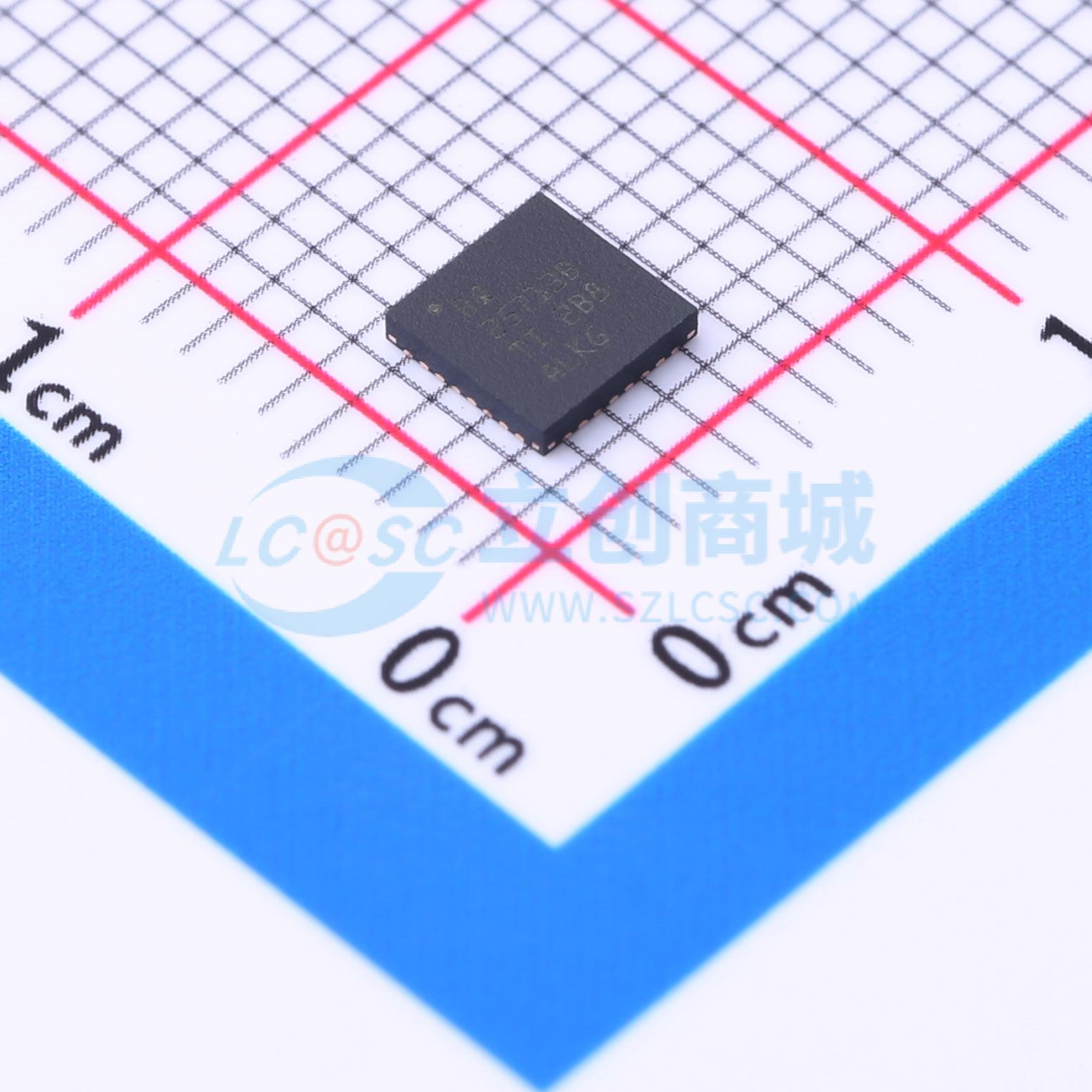

BQ25713BRSNR

此器件是一款同步NVDC降压/升压电池充电控制器，可为空间受限的1至4节电池充电应用提供所含元件数较少的高效解决方案。 通过NVDC配置，可将系统电压稳定在电池电压水平，但无法将其降至低于系统最低电压。即便在电池完全放电或被取出时，系统也仍会继续工作。当负载功率超过输入源额定值时，电池会进入补电模式并防止系统崩溃。 BQ25713/BQ25713B可通过USB适配器、高电压USB PD源和传统适配器等各种输入源为电池充电。 在加电期间，充电器基于输入源和电池状况，将转换器设置为降压、升压或降压/升压配置。充电器自动在降压、升压、降压/升压配置间转换，无需主机控制。 在无输入源的情况下，BQ25713/BQ25713B可支持适用于1到4节电池的USB On-the-Go (OTG)功能，从而在VBUS上生成具有8mV分辨率的3V至20.8V可调电压。OTG输出电压压摆率是可配置的，这符合USB PD 3.0PPS规范。 当仅通过电池为系统供电且USB OTG端口未连接任何外部负载时，BQ25713/BQ25713B支持Vmin主动保护(VAP)特性，借助该特性，该器件会从电池向VBUS处充电，从而将部分能量存储在输入解耦电容器中。在系统峰值功率尖峰期间，大量电流从电池流出，导致从电池到系统的阻抗上出现较大压降。存储在输入电容器中的能量会为系统补电，从而防止系统电压下降到最低系统电压之下进而导致系统崩溃。该Vmin主动保护(VAP)特性旨在在SOC高功率需求期间吸收系统功率峰值，Intel强烈建议为具有1至2节电池的平台配备此特性。 BQ25713/BQ25713B会监控适配器电流、电池电流和系统功率。灵活编程的PROCHOT输出直达CPU，可根据需要降低其频率。

• 与BQ25703A引脚对引脚兼容和软件兼容
• 从各种输入源为1至4节电池充电
• 3.5V至24V输入工作电压
• 支持USB 2.0、USB 3.0、USB 3.1 (Type - C)和USB电力输送(USB - PD)输入电流设置
• 可在降压、降压/升压和升压操作之间进行无缝转换
• 提供输入电流和电压调节（IDPM和VDPM）以防电源过载
• 用于CPU节流的功率/电流监控器
• 综合PROCHOT设置，符合IMVP8/IMVP9要求
• 输入和电池电流监控器
• 系统功率监控器，符合IMVP8/IMVP9要求
• 窄电压直流充电(NVDC)电源路径管理
• 即使没有电池或电池已深度放电亦可瞬时启动
• 适配器满载时，电池可为系统补充电量
• 电池MOSFET可在补电模式下实现理想二极管运行
• 通过电池给USB端口加电(USB OTG)
• 具有8mV分辨率的3V至20.8V VOTG
• 输出电流限值最高为6.4A，且具有50mA分辨率
• 直通模式(PTM)可提升系统功效
• 当系统仅通过电池供电时，Vmin主动保护(VAP)模式将会在系统峰值功率尖峰期间通过输入电容器为电池补电
• 输入电流优化器(ICO)可获取最大输入功率
• 用于2.2μH至1.0μH电感器的800kHz或1.2MHz可编程开关频率
• 可通过主机控制接口实现灵活系统配置
• I2C (BQ25713/BQ25713B)端口优化系统性能与状态报告
• 硬件引脚可用于设置输入电流限制，无需EC控制
• 集成型ADC可监控电压、电流和功率
• 高精度调节和监控
• ±0.5%充电电压调节
• ±2%输入/充电电流调节
• ±2%输入/充电电流监控
• ±4%功率监控器
• 过热保护
• 输入、系统、电池过电压保护
• 输入、MOSFET和电感器过流保护
• 低电池静态电流

• 无人机
• 蓝牙扬声器
• IP摄像头
• 可拆卸电脑
• 平板电脑
• 移动电源
• 工业用和医疗用设备
• 带可充电电池的便携式设备
