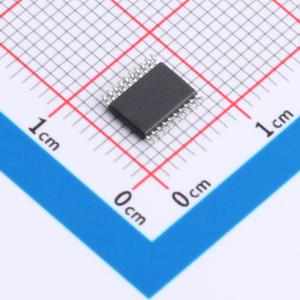

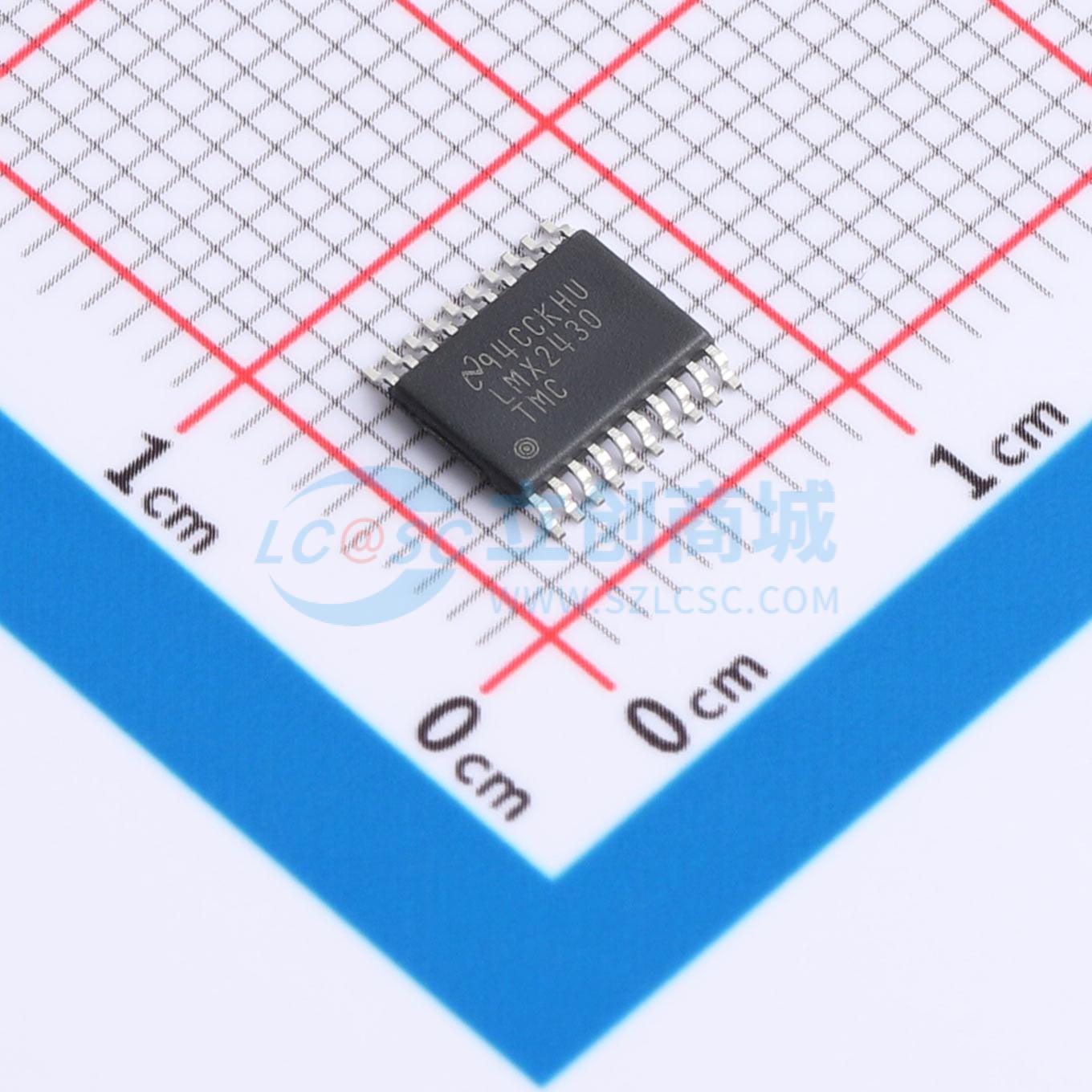

LMX2430TMX/NOPB

LMX243x 器件采用专有的数字锁相环技术，为射频（RF）和中频（IF）压控振荡器生成非常稳定、低噪声的控制信号。射频和中频合成器均包含一个两级可编程电荷泵。射频和中频锁相环（PLL）均配有专用的快速锁定电路，集成了超时计数器，只需写入一个字即可上电或改变频率。 LMX243x 器件是高性能频率合成器，集成了双模预分频器。对于 5 GHz 的 LMX2434 射频合成器，可以选择 32/33 或 16/17 的预分频比。对于 LMX2430 和 LMX2433 射频合成器，均可选择 8/9 或 16/17 的预分频比。中频电路包含一个 8/9 或 16/17 预分频器。 串行数据通过三线接口（DATA、LE、CLK）传输到器件。低电压逻辑接口允许直接连接到 1.8 V 器件。支持 2.25 V 至 2.75 V 的电源电压。

• 低电流消耗
• LMX2430（射频/中频）：2.8 mA/1.4 mA；LMX2433（射频/中频）：3.2 mA/2 mA；LMX2434（射频/中频）：4.6 mA/2.4 mA
• 2.25 V 至 2.75 V 工作电压
• 同步/异步掉电功能
• 多种锁相环选项：LMX2430（射频/中频）：3 GHz/0.8 GHz；LMX2433（射频/中频）：3.6 GHz/1.7 GHz；LMX2434（射频/中频）：5 GHz/2.5 GHz
• 可编程电荷泵电流水平——射频和中频：1 或 4 mA
• 带集成超时计数器的快速锁定功能
• 数字滤波锁定检测输出
• 模拟锁定检测（推挽/开漏）
• 1.8 V MICROWIRE 逻辑接口

• 移动手机
• 无绳电话
• 无线数据传输
• 有线电视调谐器
