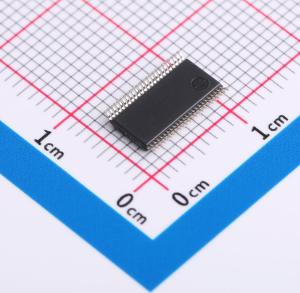

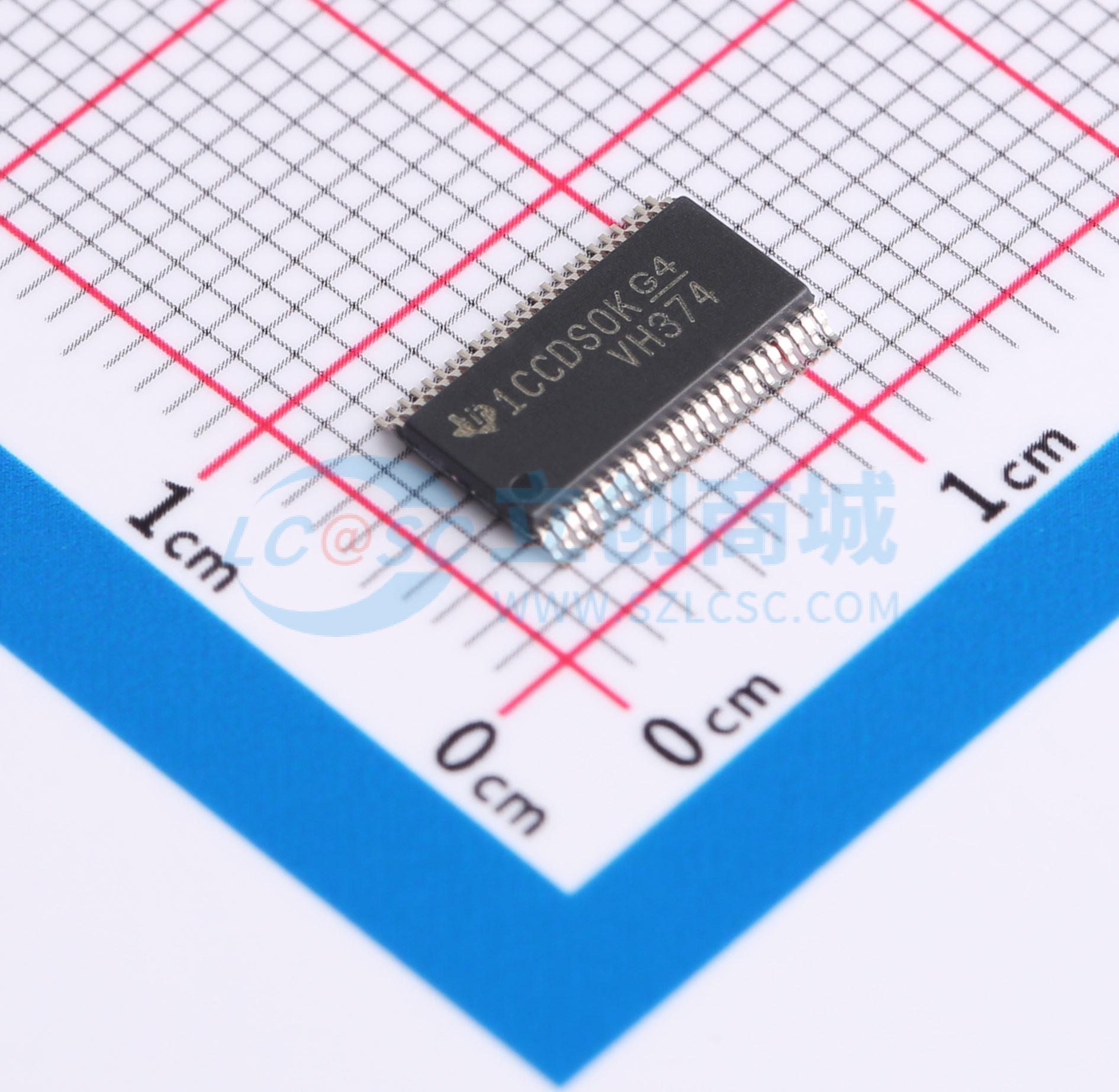

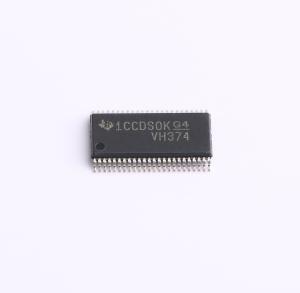

SN74ALVCH16374DGVR

16位边沿触发D型触发器，带三态输出

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74ALVCH16374 具有三态输出的 16 位边沿 D 类触发器
品牌名称: TI(德州仪器)
商品型号: SN74ALVCH16374DGVR
商品编号: C2863683
商品封装: TVSOP-48
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

	属性	参数值
	商品目录	触发器
	类型	D-型
	触发沿	上升沿
	工作电压	1.65V~3.6V
	时钟频率(fc)	150MHz
	功能	使能
	元件数	2
	每个元件位数	8；8
	输出类型	三态
	传播延迟(tpd)	4.2ns@3.3V,30pF

商品概述

型号为SN74ALVCH16374，这是一款16位边沿触发D型触发器，支持1.65V至3.6V的VCC工作。可作为两个8位触发器使用，也可作为一个16位触发器使用。在时钟输入的正跳变沿，触发器的Q输出端会获取数据输入端的逻辑电平。输出使能可将输出设置为正常逻辑高电平或低电平，也可设置为高阻抗状态；高阻抗状态下，输出不会对总线线路产生明显负载或驱动，配合增强的驱动能力，可直接驱动总线线路，无需接口或上拉组件。输出处于高阻抗状态时，不会影响触发器的内部操作，输出高阻期间仍可保留旧数据或输入新数据。为保证上电或掉电过程中保持高阻抗状态，输出使能需通过上拉电阻连接到VCC，电阻最小值由驱动器的灌电流能力决定。有源总线保持电路可将未使用或未驱动的输入保持在有效逻辑状态，不推荐搭配外部上拉或下拉电阻使用。

商品特性

工作电压范围为1.65V~3.6V
在3.3V条件下最大传播延迟tpd为4.2ns
在3.3V条件下输出驱动能力为±24mA
数据输入带有总线保持功能，无需外部上拉下拉电阻
锁存性能超过JESD 17标准要求的250mA
静电放电保护性能超过JESD 22标准要求，人体模型可达2000V，机器模型可达200V
输出高阻态不影响芯片内部操作

应用领域

实现缓冲寄存器
实现IO端口
实现双向总线驱动器
实现工作寄存器

	属性	参数值
	系列	74ALVCH系列
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA
	静态电流(Iq)	40uA
	输入电容	6pF
	工作温度	-40℃~+85℃
	同步/异步	-
	建立时间	1.9ns
	保持时间	500ps
