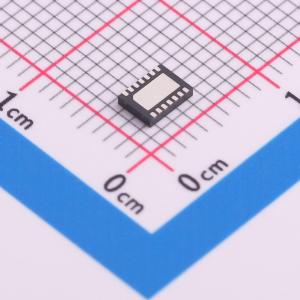

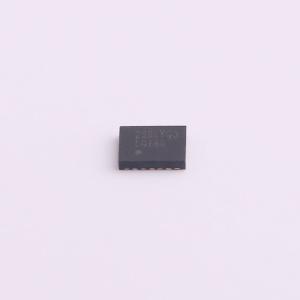

温馨提醒：图片仅供参考，商品以实物为准
LM4666SD/NOPB
1.2W立体声D类音频功率放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM4666 具有可选增益的 1.2W 立体声、模拟输入 D 级音频放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM4666SD/NOPB
- 商品编号
- C2863693
- 商品封装
- WSON-14-EP(3x4)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 总谐波失真+噪声(THD+N) | 0.65% | |
| 静态电流(Iq) | 6.5mA | |
| 信噪比 | 83dB |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | 60dB；65dB | |
| 效率 | 79%；85%；84% | |
| 功能特性 | 无滤波器架构；数字编程增益；使能/关断功能；自动静音/免噪音开关 | |
| 工作电压 | 2.8V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
LM4666是一款全集成单电源高效率开关音频放大器。它采用创新调制器，省去了典型开关放大器使用的LC输出滤波器。省去输出滤波器可减少元件数量，简化电路设计，缩小电路板面积。LM4666采用delta-sigma调制技术处理模拟输入，与传统脉冲宽度调制器相比，可降低输出噪声和THD。LM4666专为满足手机和其他便携式通信设备的需求设计。使用单路3V电源供电时，它能够驱动8Ω换能器负载，连续平均输出功率为450mW，总谐波失真加噪声小于1%。其灵活的电源要求支持2.8V至5.5V电压范围工作。与典型AB类放大器相比，LM4666驱动8Ω换能器负载时具有更高的效率。使用3V电源供电，功率水平为100mW时芯片效率为79%，输出功率为450mW时效率达到84%。LM4666具有低功耗关断模式，可通过将关断引脚拉至逻辑低电平（GND）来启用关断。LM4666具有固定可选增益，可为6dB或12dB。LM4666具有短路保护功能，可防止输出端对VDD或GND短路。
商品特性
- 电感式换能器无需输出滤波器
- 可选6dB或12dB增益
- 极快的开启时间，典型值6ms
- 所需外部元件极少
- "咔哒声和爆音"抑制电路
- 微功耗关断模式
- 短路保护
- 提供节省空间的NHK0014A封装
应用领域
- 手机
- PDA
- 便携式电子设备
