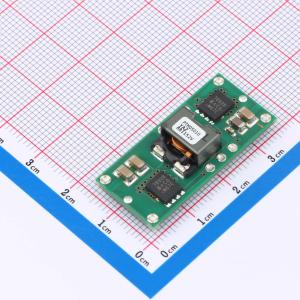

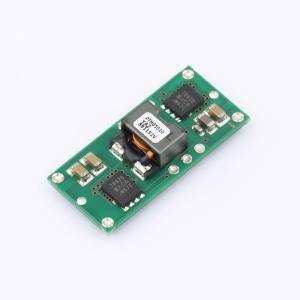

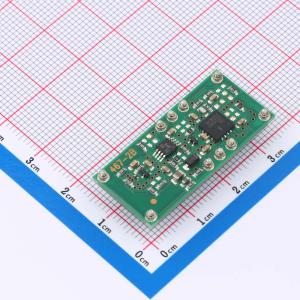

PTH05010YAZ

PTHxx010Y 是一系列即用型开关稳压器模块，专为 DDR 和 QDR 内存应用中的总线端接而设计。该模块可在 3.3 V、5 V 或 12 V 输入电压下工作，能生成 VTT 输出，可提供或吸收高达 15 A 的电流（12 V 输入时为 12 A），以精确跟踪其 VREF 输入。VTT 是所需的总线端接电源电压，VREF 是内存和芯片组总线接收器比较器的参考电压。VREF 通常设置为 VDDQ 电源电压的一半。 PTHxx010Y 系列均采用有源开关同步整流器输出，以提供先进的降压开关转换。产品尺寸小巧（0.37 英寸 x 0.62 英寸），对于需要节省空间、高性能、高效率且希望使用即用型模块的应用而言，是理想之选。 工作特性包括开/关禁止功能和输出过流保护（仅源模式）。开/关禁止功能可关闭 VTT 总线，以在待机模式下节省功耗。为确保严格的负载调节，还提供了输出远程感应功能。封装选项包括通孔和表面贴装两种配置。

• 效率高达 91%
• 输出过流保护（非锁存、自动复位）
• 功率密度达 62 W/in³
• 安全机构认证：UL/cUL60950、EN60950、VDE
• 符合负载点联盟（POLA）标准的 VTT 总线端接输出（输出跟踪系统 VREF）
• 输出电流 15 A（12 V 输入时为 12 A）
• 输入电压 3.3 V、5 V 或 12 V
• 兼容 DDR 和 QDR 的开/关禁止功能（用于 VTT 待机）
• 欠压锁定
• 工作温度：-40℃ 至 85℃
