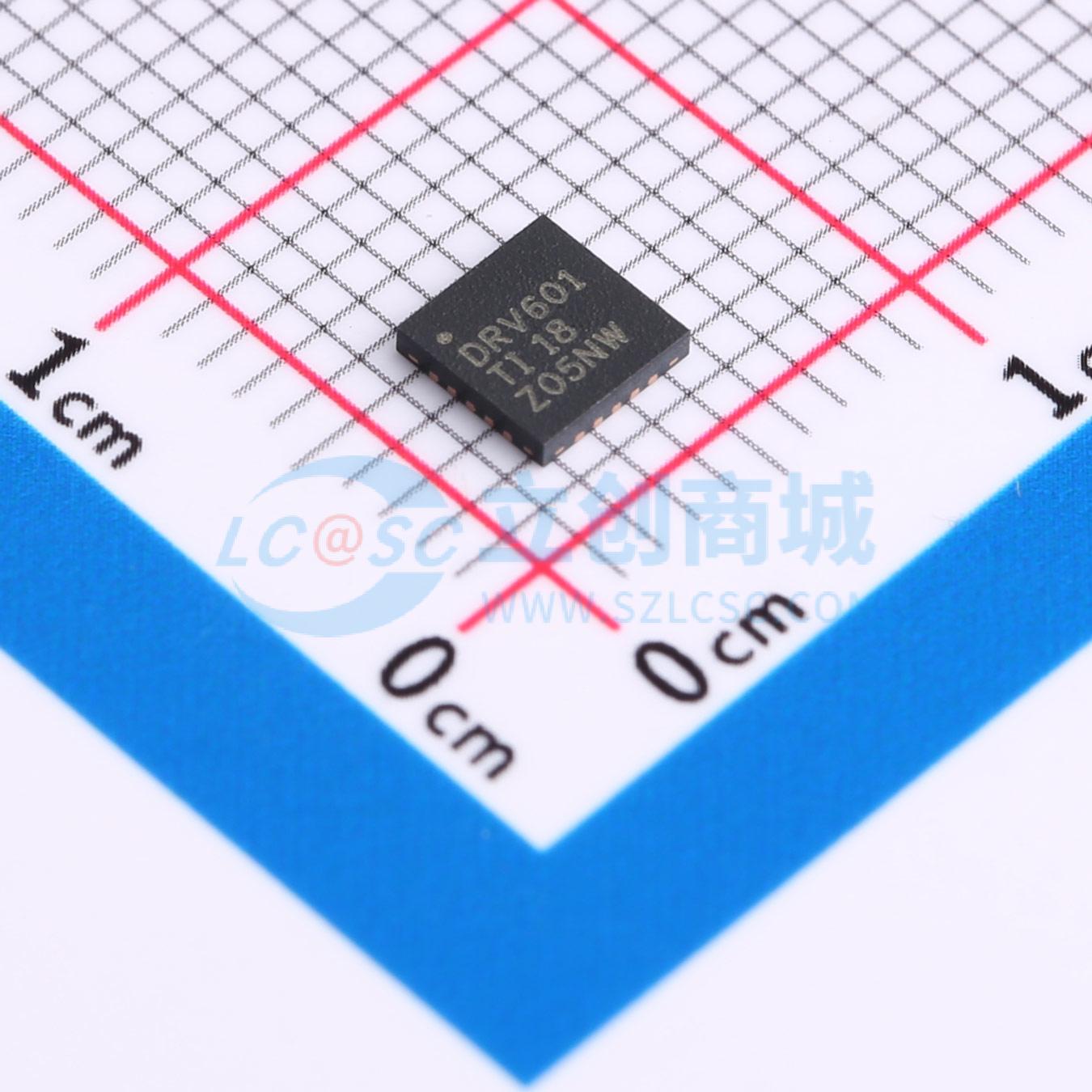

温馨提醒：图片仅供参考，商品以实物为准

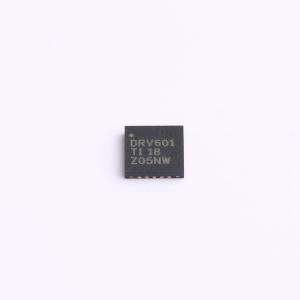

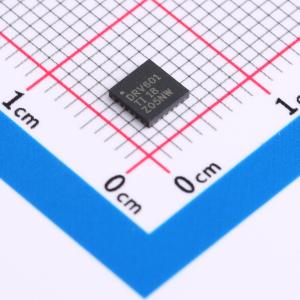

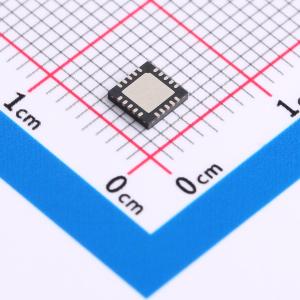

DRV601RTJR
立体声线路驱动器，可调增益
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- DRV601 2Vrm DirectPath™ 无杂声可变输入增益线路驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- DRV601RTJR
- 商品编号
- C2864246
- 商品封装
- QFN-20-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.072克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | - | |
| 扬声器通道数 | 双声道 | |
| 输出功率 | - | |
| 总谐波失真+噪声(THD+N) | 0.008% | |
| 静态电流(Iq) | 7.1mA |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | 105dB | |
| 电源纹波抑制比(PSRR) | 88dB | |
| 功能特性 | ESD保护；使能/关断功能；自动静音/免噪音开关 | |
| 工作电压 | 1.8V~4.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
DRV601是一款立体声音频线驱动器，设计为可省去输出直流隔直电容，从而减少元件数量和成本。该器件非常适合尺寸和成本为关键设计参数的单电源电子设备。DRV601能够在3.3 V供电下向600 Ω负载提供2 Vrms输出。该器件带有外部增益设置电阻，支持-1 V/V至-10 V/V的增益范围，线路输出具备±8-kV IEC ESD保护，具有独立的左右声道关断控制。DRV601采用4 mm × 4 mm薄型QFN封装。器件内置有限的ESD保护，存储或处理期间应将引脚短接或将器件放置在导电泡沫中，防止MOS栅极受到静电损坏。
商品特性
- 可外接增益设置电阻
- 节省空间的封装:20引脚、4 mm × 4 mm薄型QFN，热优化PowerPAD™封装
- 地参考输出可省去直流隔直电容
- 减少电路板面积
- 减少元件成本
- 改善THD+N性能
- 不会因输出电容导致低频响应劣化
- 电源电压范围:1.8 V 至 4.5 V
- 3.3 V供电下可向600 Ω负载提供每通道2 Vrms输出电压
- 独立的左右声道关断控制
- 短路和热保护
- 爆破音抑制电路
应用领域
- 机顶盒
- CD/DVD播放器
- DVD接收机
- HTIB
- PDP/LCD电视
