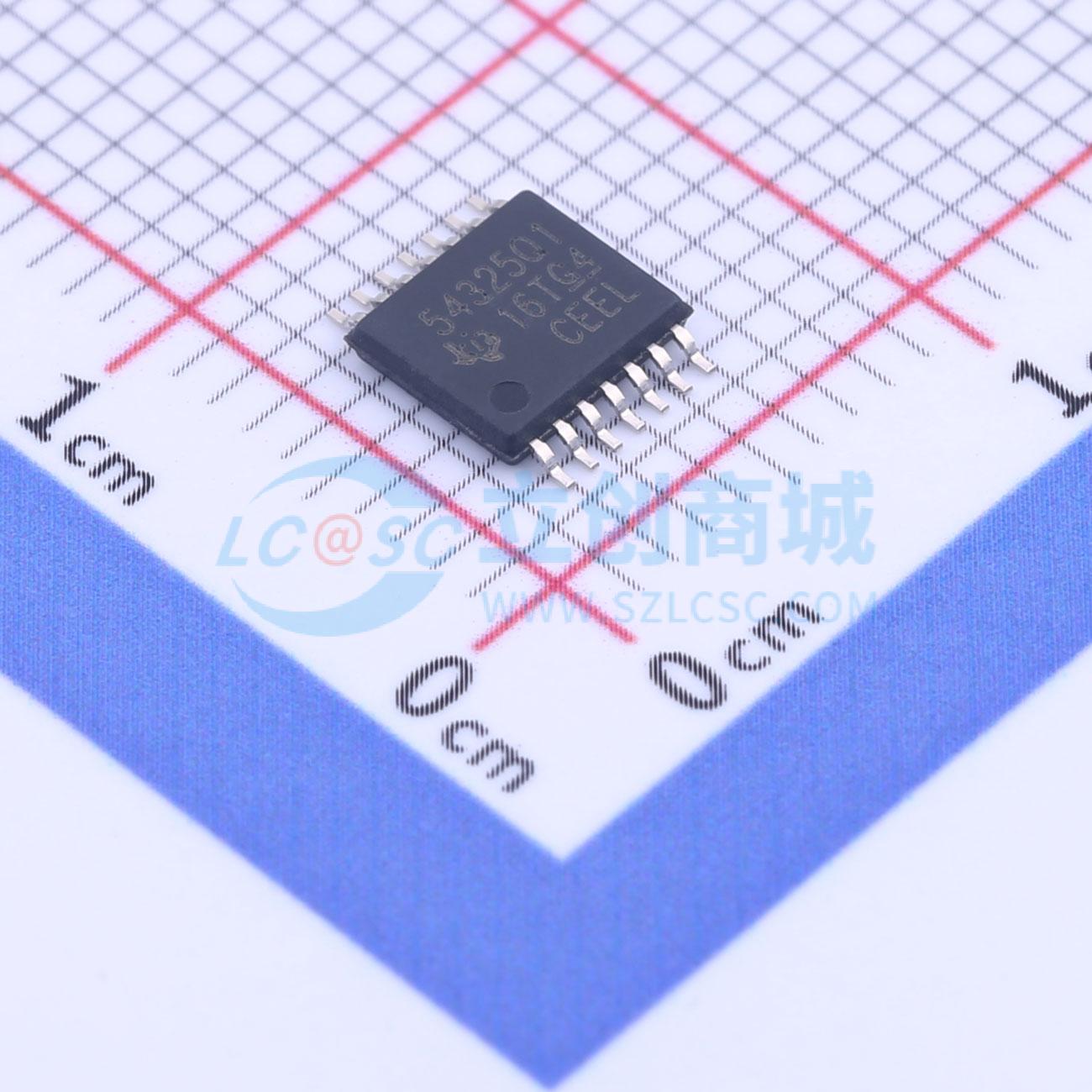

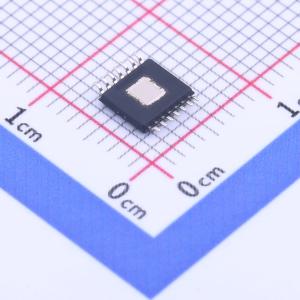

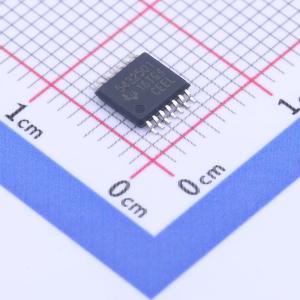

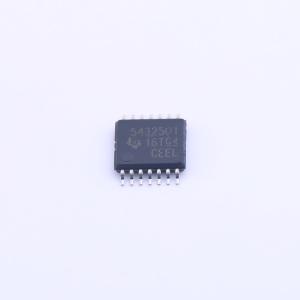

TPS54325TPWPRQ1
TPS54325-Q1 4.5V至18V 3A输出同步降压开关
- 描述
- TPS54325-Q1是一款自适应接通时间D-CAP2模式同步降压转换器,具有4.5V至18V输入电压范围和3A输出电流。该器件采用14引脚HTSSOP封装,工作温度范围为-40℃至105℃。TPS54325-Q1具有低输出纹波、支持陶瓷输出电容器和快速瞬态响应的特点。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS54325TPWPRQ1
- 商品编号
- C2864265
- 商品封装
- HTSSOP-14-EP
- 包装方式
- 编带
- 商品毛重
- 0.164克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~18V | |
| 输出电压 | - | |
| 输出电流 | 3A | |
| 开关频率 | 700kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
TPS54325-Q1 是一款自适应接通时间 D-CAP2 模式同步降压转换器。可帮助系统设计人员通过低成本、低元件数量的低待机电流解决方案，为各种终端设备设计电源总线稳压器。主控制环路采用 D-CAP2 模式控制，无需外部元件即可实现极快的瞬态响应。专有电路还可使其适应低等效串联电阻 (ESR) 输出电容器（如 POSCAP 或 SP-CAP）和超低 ESR 陶瓷电容器。该器件采用 4.5V 至 18V VCC 以及 2.0V 至 18V VIN 输入电源电压。可以在 0.76V 和 5.5V 之间对输出电压进行编程。该器件还具有可调缓慢启动时间和电源正常功能。采用 14 引脚 HTSSOP 封装，工作温度为 -40°C 至 105°C。
商品特性
- 符合汽车应用要求
- D-CAP2™ 模式支持快速瞬态响应
- 低输出纹波且支持陶瓷输出电容器
- 4.5V 至 18V 宽 VCC 输入电压范围
- 2.0V 至 18V 宽 VIN 输入电压范围
- 0.76V 至 5.5V 输出电压范围
- 高效率集成型 FET 针对较低占空比应用进行了优化 - 120mΩ（高侧）和 70mΩ （低侧）
- 高效率，关断时流耗少于 10μA
- 高初始带隙基准精度
- 可调软启动
- 预偏置软启动
- 700kHz 开关频率 (fSW)
- 逐周期过流限制
- 电源正常状态输出
- 使用 TPS54325-Q1 并借助 WEBENCH® PowerDesigner 创建定制设计
应用领域
- 低电压系统的广泛应用
- 数字电视电源
- 高清 Blue-ray Disc 播放器
- 网络家庭终端设备
- 数字机顶盒 (STB)
