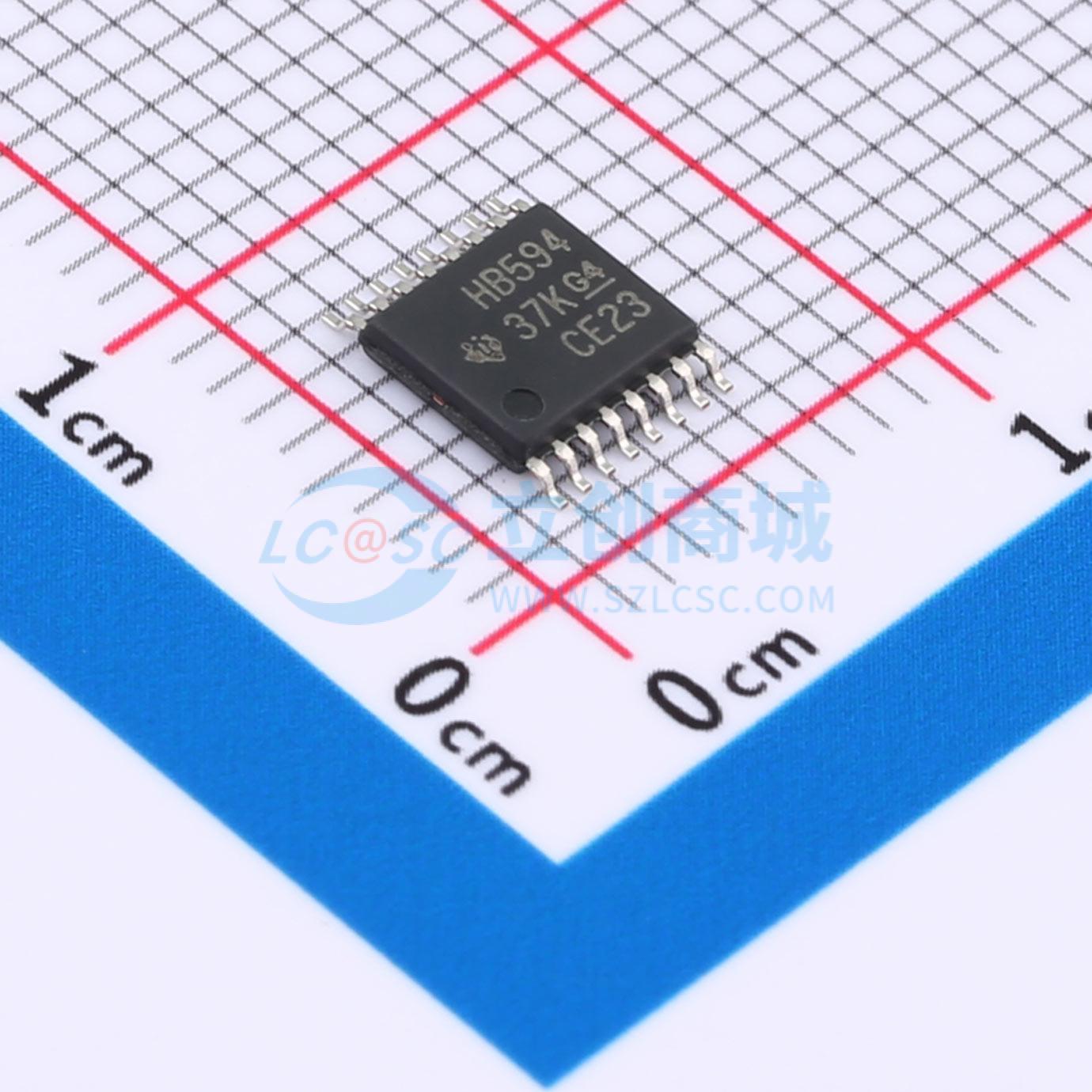

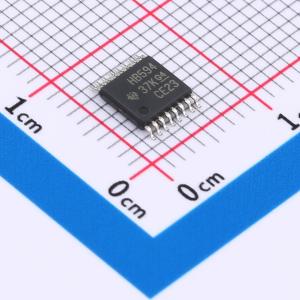

温馨提醒：图片仅供参考，商品以实物为准
SN74AHCT594PWR
8位带输出寄存器的移位寄存器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AHCT594 具有输出寄存器的 8 位移位寄存器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHCT594PWR
- 商品编号
- C2864263
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 串行至并行 | |
| 工作电压 | 4.5V~5.5V | |
| 时钟频率(fc) | 95MHz | |
| 元件数 | 1 | |
| 输出类型 | - | |
| 系列 | 74AHCT | |
| 耗散功率(Pd) | - |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 9.5ns@5V,50pF | |
| 输出电流 | 25mA | |
| 分辨率(位) | 8 | |
| 输入类型 | TTL兼容CMOS | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 异步清零功能 |
商品概述
SN74AHCT594器件包含一个8位串行输入、并行输出移位寄存器，可为一个8位D型存储寄存器提供输入。
商品特性
- 输入与TTL电压兼容
- 为带存储功能的8位串行输入、并行输出移位寄存器
- 移位寄存器与存储寄存器均配备独立的直接覆盖清零功能
- 移位寄存器与存储寄存器均配备独立时钟
- 闩锁性能超过100mA，符合JESD 78 II类标准
- ESD防护性能符合JESD 22标准，人体模型可达3500V，机器模型可达200V，带电器件模型可达2000V
应用领域
- 网络交换机
- 电力基础设施
- 个人电脑
- 笔记本电脑
- 健康健身可穿戴设备
- 测试测量领域
