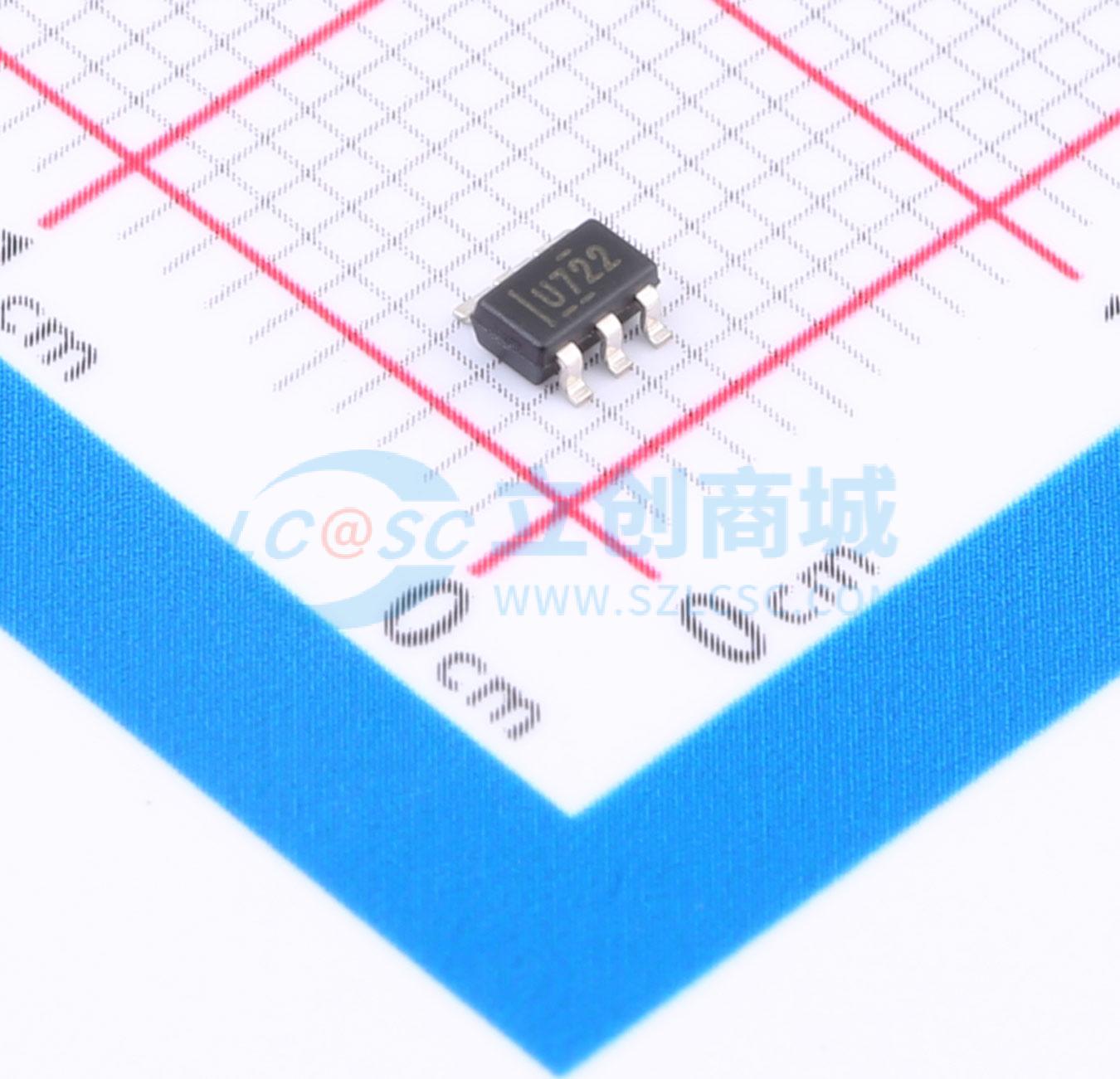

温馨提醒：图片仅供参考，商品以实物为准

UCC28722DBVR

具有一次侧稳压和BJT驱动功能的恒压、恒流控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 反激电源控制器无需使用光耦合器即可提供单独输出的恒定电压(CV)和恒定电流(CC)输出稳压。此器件处理来自一次侧电源开关和辅助反激式绕组的信息，以对输出电压和电流进行精确控制。可动态控制工作状态并定制调制配置文件，支持在所有负载条件下高效运行，并且不会影响输出瞬态响应。所采用的控制算法使得工作效率符合甚至超过现行标准
品牌名称: TI(德州仪器)
商品型号: UCC28722DBVR
商品编号: C2863064
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.083克(g)

商品参数

	属性	参数值
	拓扑结构	反激式
	特性	过热保护(OTP)；恒流模式(CC)；恒压模式(CV)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)
	工作温度	-40℃~+125℃
	工作模式	QR；DCM
	反馈方式	原边反馈

商品概述

UCC28722反激电源控制器无需使用光耦合器即可提供单独输出的恒定电压 (CV) 和恒定电流 (CC) 输出稳压。此器件处理来自一次侧电源开关和辅助反激式绕组的信息，以对输出电压和电流进行精确控制。可动态控制工作状态并定制调制配置文件，支持在所有负载条件下高效运行，并且不会影响输出瞬态响应。 UCC28722所采用的控制算法使得工作效率符合甚至超过现行标准。输出驱动接口与双极型晶体管功率开关相连实现了低成本转换器设计。带有谷值开关的断续导通模式 (DCM) 减少了开关损耗，调制开关频率和一次侧峰值电流振幅（FM 和 AM）可在整个负载和线路范围内保持高转换效率。此控制器的最大开关频率为 80kHz，并且一直保持对变压器内峰值一次侧电流的控制。输出过压和过流以及输入欠压保护特性有助于抑制一次侧和二次侧应力分量。此外，UCC28722可通过设定外部电阻来补偿电缆中的压降。

商品特性

低于 50mW 的无负载功耗
一次侧稳压 (PSR) 免除了对光耦合器的需要
动态双极性结型晶体管 (BJT) 驱动
线路和负载具有 ±5% 电压调节和电流调节能力
80kHz 最大开关频率可实现高功率密度充电器设计
针对最高总体效率的准谐振谷值开关运行
宽 VDD 范围允许使用小型偏置电容器
输出过压、低线路和过流保护功能
可编程电缆补偿
小外形尺寸晶体管 (SOT) 23-6 封装

应用领域

用于消费类电子产品的 USB 兼容适配器和充电器
智能电话
平板电脑
摄像机
适用于电视和台式机的备用电源
白色家电

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	9V~35V
	开关频率	80kHz
	输出电流	1A
