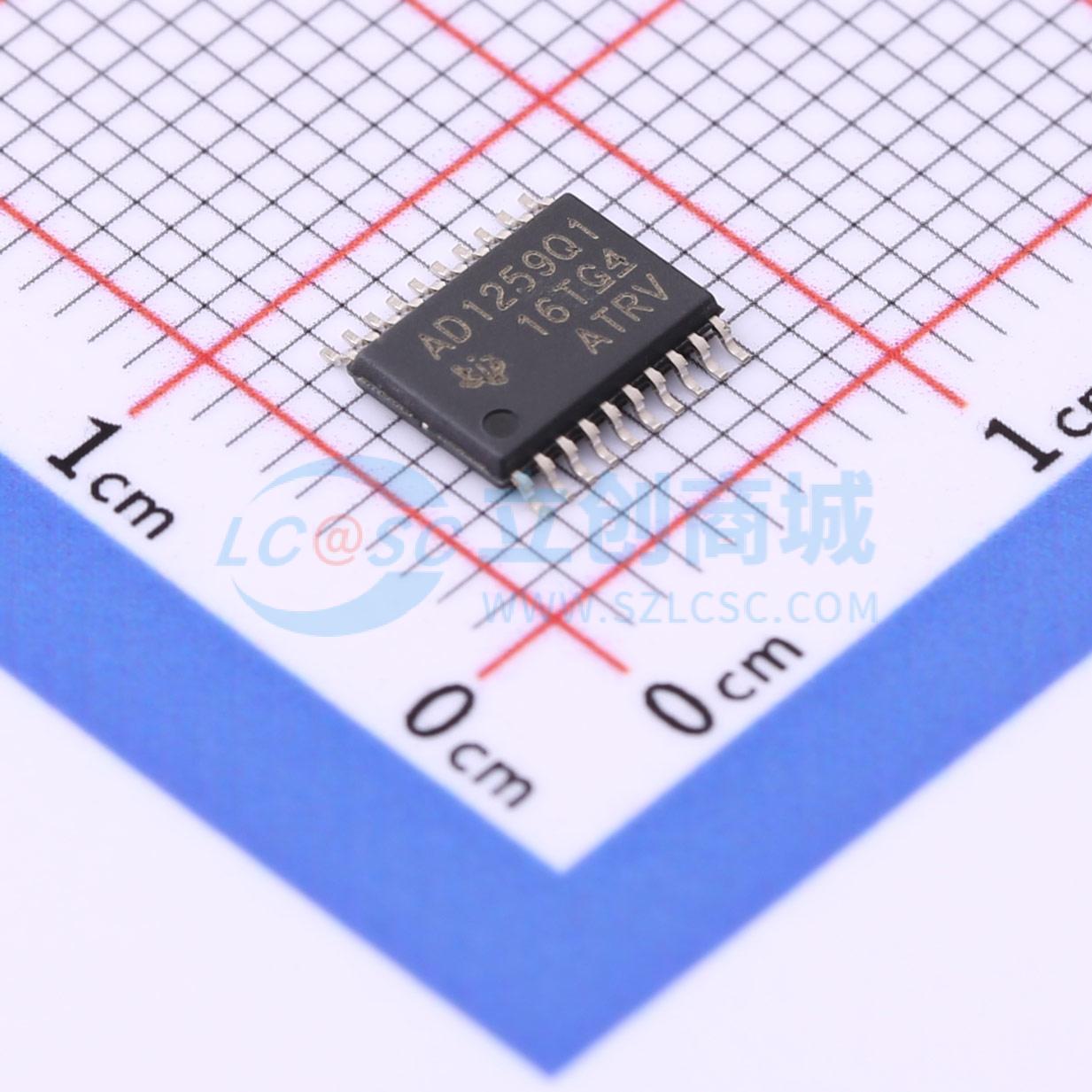

温馨提醒：图片仅供参考，商品以实物为准

ADS1259QPWRQ1

描述: 精密，低漂移，24位模数转换器，适用于汽车应用，具有集成低噪声，低漂移2.5V基准。
品牌名称: TI(德州仪器)
商品型号: ADS1259QPWRQ1
商品编号: C2862963
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

ADS1259-Q1是一款精密，低漂移，24位模数转换器(ADC)。此器件可在数据速率高达14.4kSPS时执行高分辨率转换，并因此非常适合于测量宽动态范围内快速变化的信号。一个集成的低噪声，低漂移2.5V基准免除了对于外部电压基准的需要，从而减少了系统成本和组件数量。此转换器使用一个四阶、固有稳定、三角积分(ΔΣ)调制器，此调制器提供出色的噪声性能和线性。此器件可将集成振荡器、外部晶振或外部时钟用作ADC时钟源。一个快速响应输入超范围检测器标志是否出现一个输入超范围事件。为了增加嘈杂汽车应用环境中的数据完整性，ADS1259-Q1提供一个可选校验和字节与一个冗余转换数据读取功能。 ADS1259-Q1运行时的功率为13mW，而在节电模式下的功耗少于25μW。器件采用薄型小外形尺寸(TSSOP)-20封装，可在 -40°C至125°C的温度范围内完全额定运行。

商品特性

符合汽车应用要求
具有符合AEC-Q100的下列结果：温度等级： -40°C至125°C；人体模型(HBM)静电放电(ESD)分类等级2；充电器件模型(CDM) ESD分类等级C4B
可编程数据速率：10SPS至14.4kSPS
单周期稳定数字滤波器
高性能：1.2kSPS时的有效位数(ENOB)为21.3；积分非线性(INL)：3ppm；偏移漂移：0.05μV/°C；增益漂移：0.5ppm/°C
内部基准：2.5V，漂移10ppm/°C
内部2%精准振荡器
输入信号超范围检测
可选校验和与冗余数据读取功能以增加数据完整性
SPI兼容接口，模式1
模拟电源：5V或者±2.5V
数字电源：2.7V至5V

应用领域

汽车传动
电动汽车

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 5 个)

个

起订量：5 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	24位
	采样率	14.4kHz
	通道数	-
	工作电压	4.75V~5.25V

	属性	参数值
	接口类型	SPI
	差分输入	-
	积分非线性	3LSB
	工作温度	-40℃~+125℃
