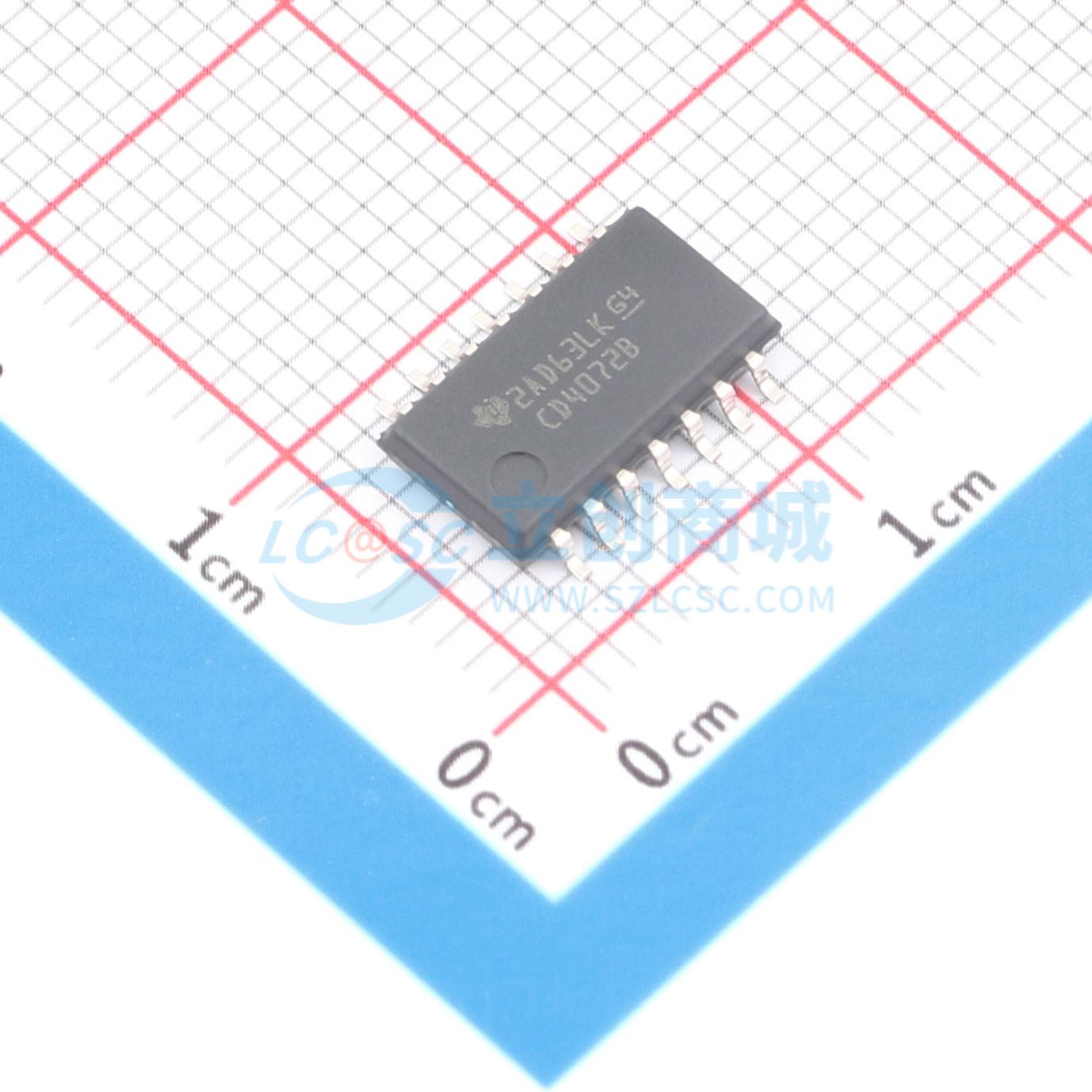

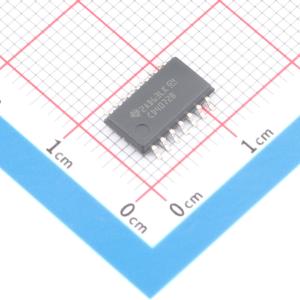

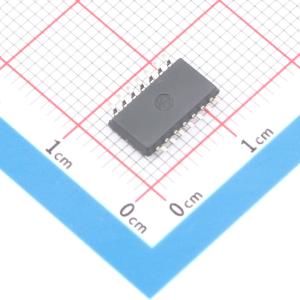

温馨提醒：图片仅供参考，商品以实物为准

CD4072BNSR

CMOS或门

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: CD4072B 双通道、4 输入、3V 至 18V 或门
品牌名称: TI(德州仪器)
商品型号: CD4072BNSR
商品编号: C2862965
商品封装: SO-14-208mil
包装方式: 编带
商品毛重: 1.619512克(g)

商品参数

	属性	参数值
	输入低电平(VIL)	1.5V；3V；4V
	输出高电平(VOH)	9.95V；4.95V；14.95V
	输出低电平(VOL)	50mV；50mV；50mV
	系列	CD4
	传播延迟(tpd)	250ns@5V,50pF
	工作温度	-55℃~+125℃
	每门输入数量	4
	功能特性	-

商品概述

该产品为额定电压20V的高压型CMOS或门，包含CD4071B四路2输入或门、CD4072B双路4输入或门、CD4075B三路3输入或门三个型号，可直接实现正逻辑或功能，补充现有CMOS门系列，产品提供多种封装：14引脚密封双列直插陶瓷封装、14引脚双列直插塑料封装、14引脚小外形封装、14引脚薄型收缩小外形封装。

商品特性

中速工作，VDD=10V时，传输延迟tpLH、tPHL典型值为60ns
20V电压下对静态电流进行100%测试
全封装温度范围内，18V条件下最大输入电流为1μA；18V、25℃条件下最大输入电流为100nA
输出特性标准化、对称
全封装温度范围内具备噪声容限：VDD=5V时为1V，VDD=10V时为2V，VDD=15V时为2.5V
支持5V、10V、15V参数额定值
符合B系列CMOS器件描述的相关标准要求
直流电源电压范围为-0.5V~+20V（相对于VSS端）
所有输入端的输入电压范围为-0.5V ~ VDD +0.5V
任意单个输入端的直流输入电流最大为10mA
封装功耗：环境温度-55℃~+100℃时最大为500mW；环境温度+100℃~+125℃时，按12mW/℃线性降额至200mW
每个输出晶体管的器件功耗：全封装温度范围（所有封装类型）最大为100mW
工作温度范围为-55℃~+125℃
存储温度范围为-65℃~+150℃
焊接时引脚最高温度：距离壳体1.59±0.79mm处，最长焊接10s，最高温度为+265℃
动态电气特性典型测试条件：TA=25℃，输入tr、tf=20ns，CL=50pF，RL=200kΩ

应用领域

用于数字系统设计中正逻辑或功能的实现

	属性	参数值
	商品目录	逻辑门
	逻辑类型	或门
	门电路数量	2
	工作电压	3V~18V
	静态电流(Iq)	5uA
	灌电流(IOL)	4.2mA
	拉电流(IOH)	4.2mA
	输入高电平(VIH)	7V；11V；3.5V
