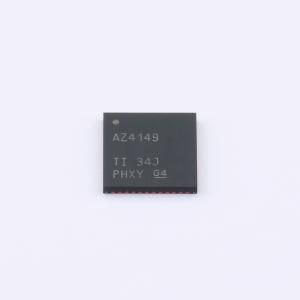

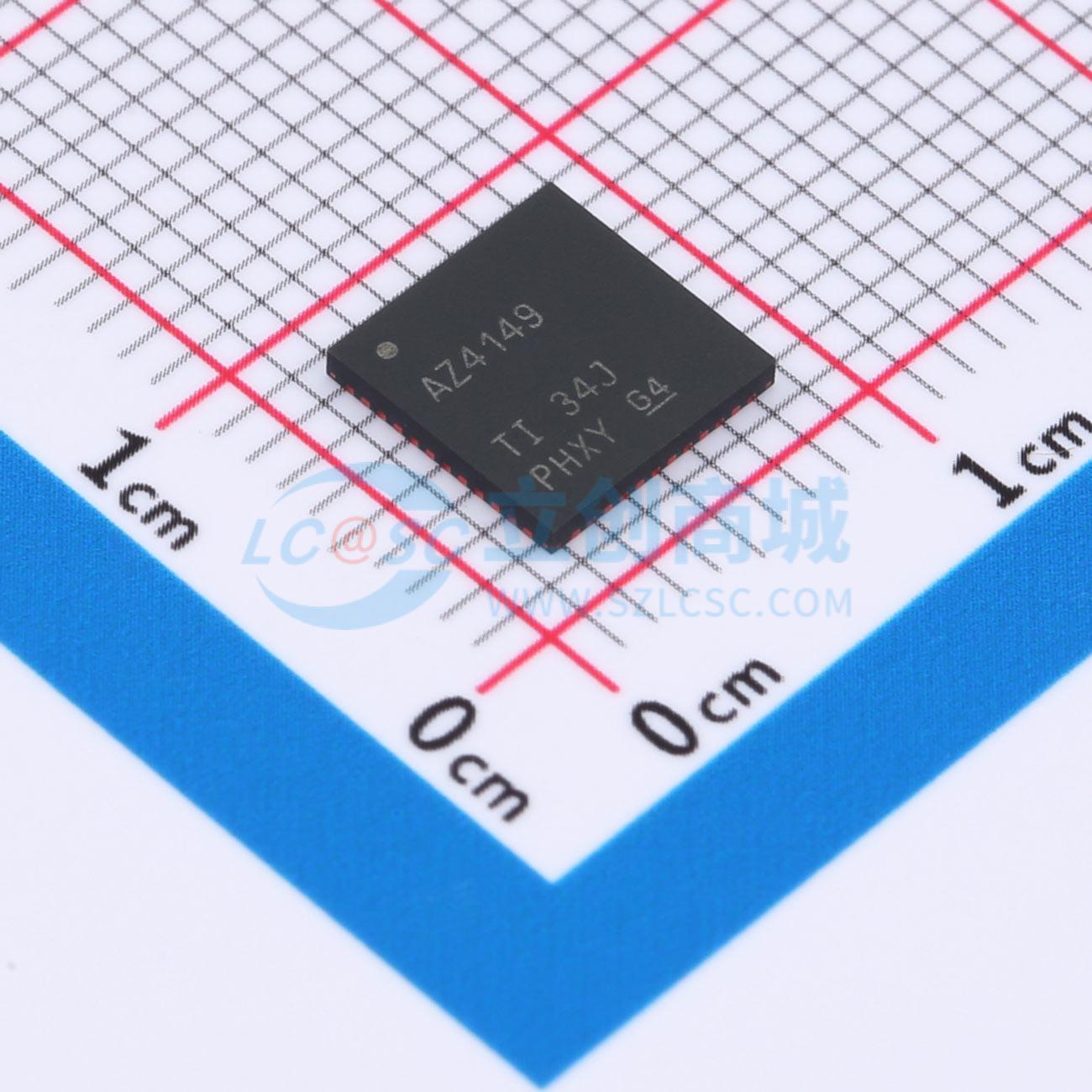

ADS4149IRGZT

12/14bit 、160/250MSPS超低功耗ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 14位，250MSPS，超低功耗ADC
品牌名称: TI(德州仪器)
商品型号: ADS4149IRGZT
商品编号: C2862946
商品封装: QFN-48-EP(7x7)
包装方式: 编带
商品毛重: 0.204286克(g)

商品参数

商品概述

ADS412x/4x 是一系列 12 位/14 位模数转换器 (ADC)，采样率高达 250MSPS。这些器件采用创新设计技术，实现了高动态性能，同时在 1.8V 电源下功耗极低。该器件非常适合多载波、宽带通信应用。 ADS412x/4x 具有精细的增益选项，可用于在较低的满量程输入范围内改善无杂散动态范围 (SFDR) 性能，特别是在高输入频率下。它们包含一个直流失调校正环路，可用于消除 ADC 失调。在较低的采样率下，ADC 会自动以降低的功耗运行，且性能不会损失。 ADS412x/4x 采用紧凑的 QFN - 48 封装，工作温度范围为工业级 -40°C 至 +85°C。

商品特性

最大采样率：250MSPS
1.8V 单电源超低功耗：160MSPS 时总功耗为 201mW，250MSPS 时总功耗为 265mW
高动态性能：
- 信噪比 (SNR)：170MHz 时为 70.6dBFS
- 无杂散动态范围 (SFDR)：170MHz 时为 84dBc
动态功耗随采样率调整
输出接口：具有可编程摆幅和驱动强度的双倍数据速率 (DDR) 低压差分信号 (LVDS)
- 标准摆幅：350mV
- 低摆幅：200mV
- 默认驱动强度：100Ω 端接
- 2 倍驱动强度：50Ω 端接
- 也支持 1.8V 并行 CMOS 接口
可编程增益高达 6dB，可用于 SNR/SFDR 权衡
直流失调校正
支持低至 200mVpp 的低输入时钟幅度
封装：QFN - 48 (7mm × 7mm)

优惠活动

9.8折

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	14位
	采样率	250MHz
	通道数	1
	工作电压	1.7V~1.9V
	接口类型	并行
	差分输入	是

	属性	参数值
	积分非线性	0.5LSB
	工作温度	-40℃~+85℃
	信噪比	70.6dB
	时钟频率(fc)	20MHz~250MHz
	可变增益	支持
	全量程范围(FSR)	2V
