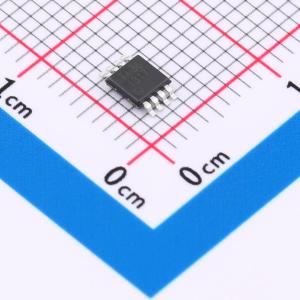

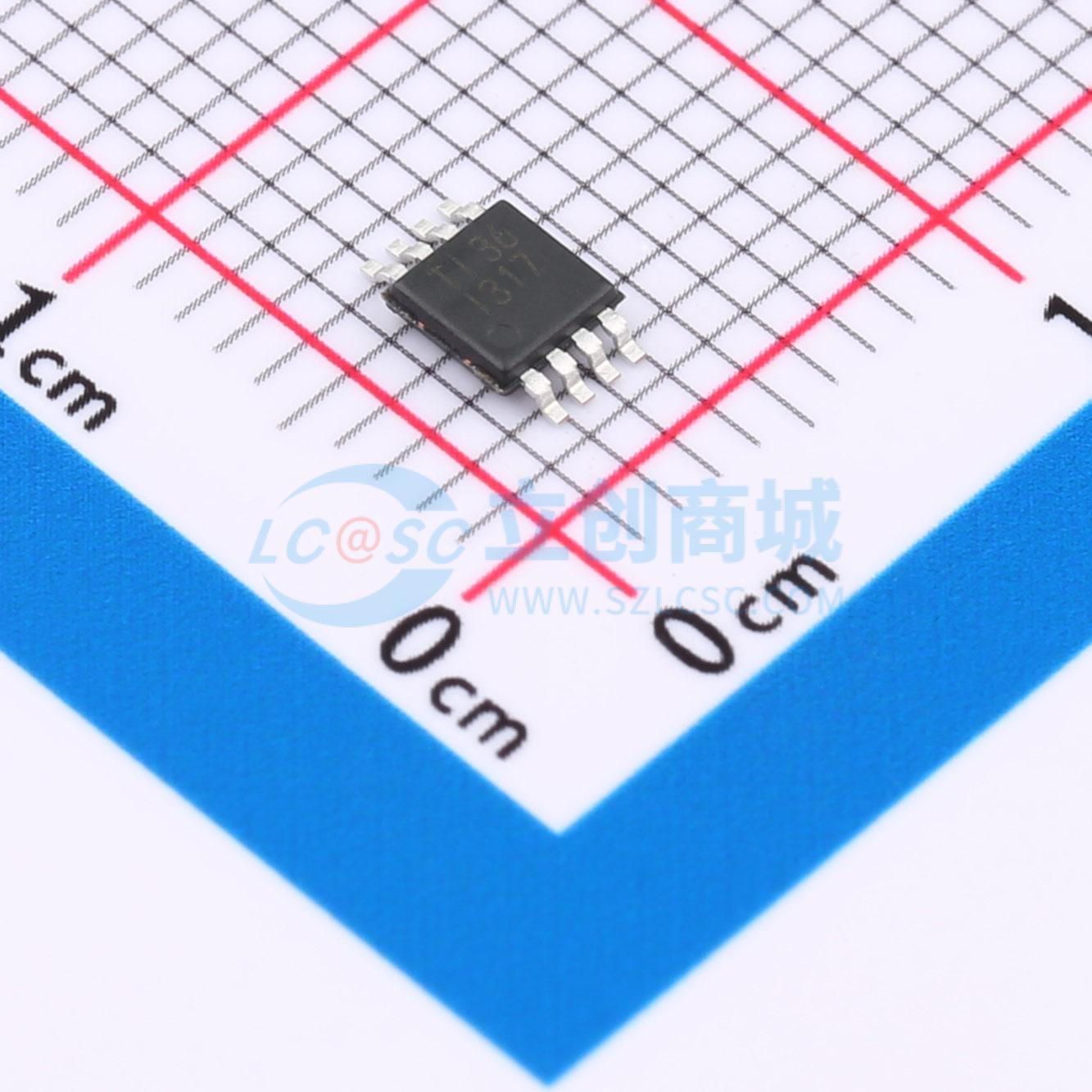

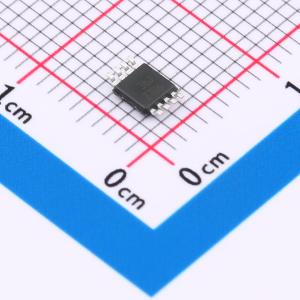

INA317IDGKT

INA317 是一款具备出色精度的低功耗精密仪表放大器。采用3 种多功能运算放大器设计，尺寸小巧，功耗较低，适用于各种便携式应用。单个外部电阻器可根据行业标准增益等式 G = 1 + (100 kΩ / RG) 的定义，设置1 至1000 范围内的任意增益。该仪表放大器提供低失调电压（75 μV，G ≥ 1001）、出色的失调电压漂移（0.3 μV/℃，G ≥ 100）和高共模抑制（G ≥ 10 时为100dB）。采用低至1.8 V（±0.9 V）电压和50 μA 静态电流的电源供电，因而适用于电池供电系统。采用自动校准技术确保广泛工业温度范围内的精度，可提供可扩展到直流的低噪声密度(50nV/√Hz)。采用8 引脚VSSOP 表面贴装式封装，额定温度范围为TA = -40℃ 至 +125℃。

• 低失调电压：75μV（最大值），G ≥ 100
• 低温漂：0.3μV/℃，G ≥ 100
• 低噪声：50nV/√Hz，G ≥ 100
• 高共模抑制比(CMRR)：100dB（最小值），G ≥ 10
• 低输入偏置电流：200pA（最大值）
• 电源范围：1.8V 至 5.5V
• 输入电压：(V–) 0.1V 至 (V+) - 0.1V
• 电压范围：(V–) 0.05V 至 (V+) - 0.05V
• 低静态电流：50μA
• 工作温度范围：-40℃ 至 +125℃
• 已过滤射频干扰(RFI) 的输入
• 8 引脚 VSSOP 封装

• 桥式放大器
• 心电图(ECG) 放大器
• 压力传感器
• 医疗仪表
• 便携式仪表
• 衡器
• 热电偶放大器
• 电阻式温度检测器(RTD) 传感器放大器
• 数据采集
