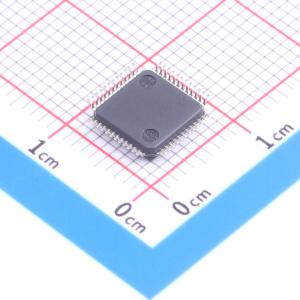

温馨提醒：图片仅供参考，商品以实物为准

DAC7742YB/250

描述: 16位数字到模拟转换器，具有内部参考和并行，适用于自动测试设备和工业过程控制应用。
品牌名称: TI(德州仪器)
商品型号: DAC7742YB/250
商品编号: C2862441

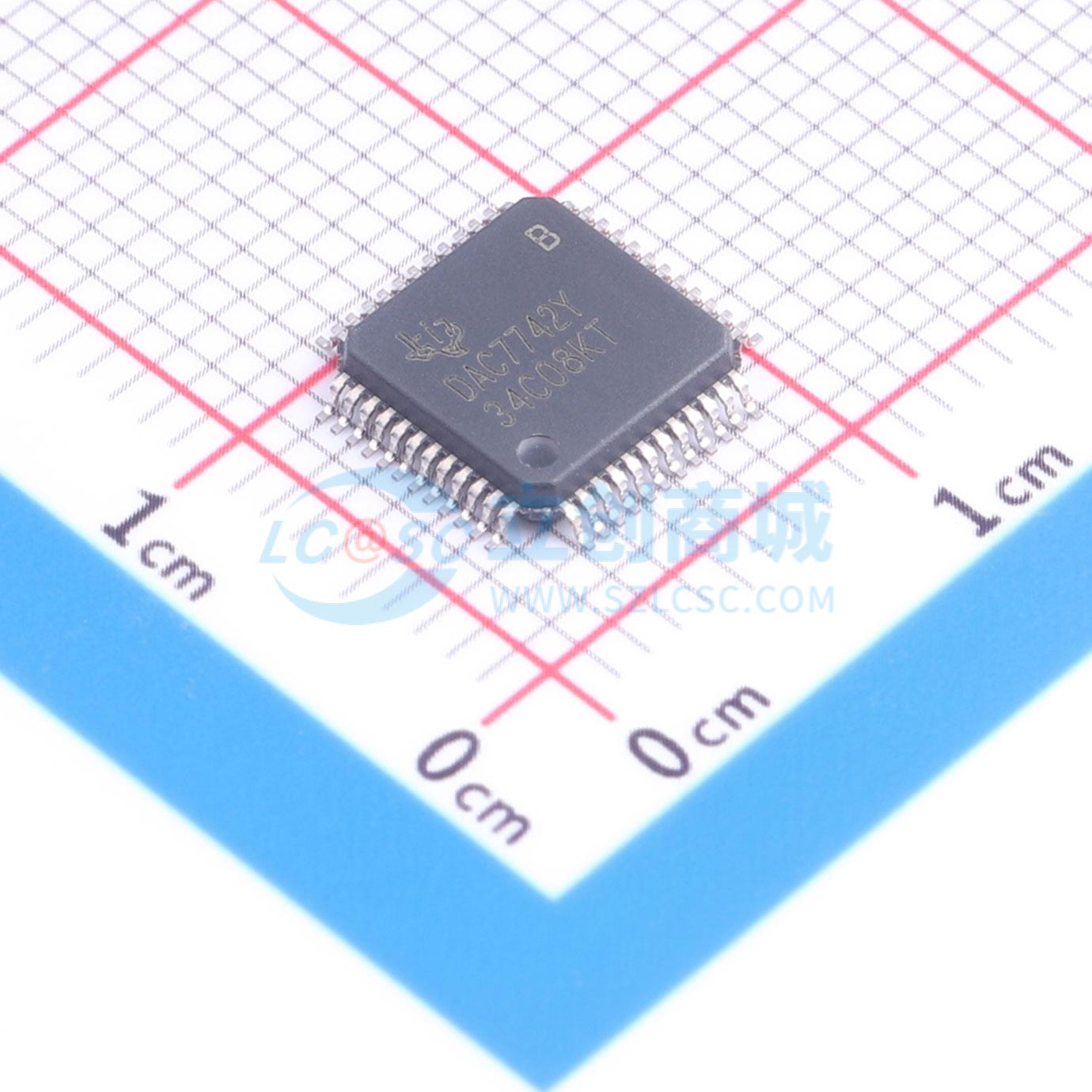

商品封装: LQFP-48(7x7)
包装方式: 编带
商品毛重: 0.397克(g)

商品参数

商品概述

DAC7742是一款16位数字-to-模拟转换器（DAC），在规定的工作温度范围内可实现16位单调性能，并提供+10V低漂移内部基准电压。该器件专为自动测试设备和工业过程控制应用而设计，其输出摆幅可配置为±10V、±5V或+10V范围。通过引脚连接，输出配置的灵活性使DAC7742能够提供单极性和双极性两种工作模式。DAC7742内置高速输出放大器，对于20V满量程变化，其最大建立时间为5μs，达到±0.003% FSR，且仅消耗100mW（典型值）的功率。 DAC7742具有标准的16位并行接口，采用双缓冲设计，允许对模拟输出进行异步更新，并支持数据回读，以便在更新前验证数据完整性。用户可编程的复位控制功能可使DAC输出复位到最小量程（FFFFH）或中间量程（7FFFH），从而覆盖DAC寄存器的值。DAC7742采用LQFP - 48封装，有三种性能等级，工作温度范围为 - 40℃至+85℃。

商品特性

低功耗：最大150mW
+10V内部基准电压
单极性或双极性工作模式
建立时间：5μs达到±0.003% FSR
16位单调性，-40℃至+85℃
±10V、±5V或+10V可配置电压输出
复位到最小量程或中间量程
双缓冲数据输入
输入寄存器数据回读
小型LQFP - 48封装
支持透明数据输入操作

应用领域

过程控制
门极电子设备
闭环伺服控制
电机控制
数据采集系统

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	16位
	通道数	1
	接口类型	并行
	工作电压	4.75V~15V

	属性	参数值
	稳定时间	5us
	输出类型	-
	积分非线性	4LSB
	工作温度	-40℃~+85℃
