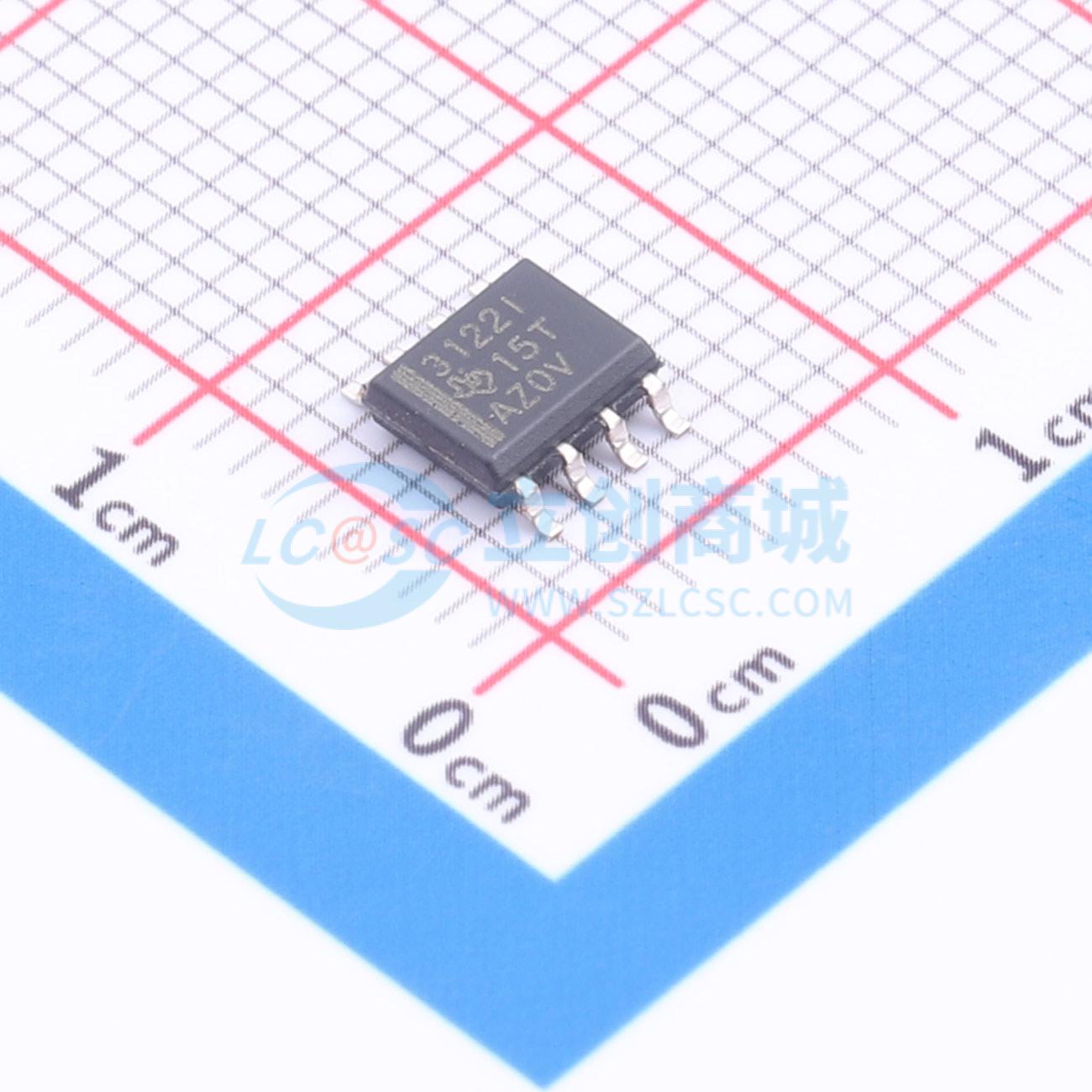

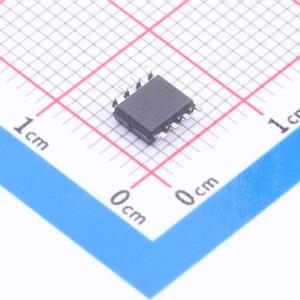

THS3122ID
THS3122ID
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- THS3122 双路高输出电流 120MHz 放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- THS3122ID
- 商品编号
- C2862463
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 9.733333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 128MHz | |
| 输入失调电压(Vos) | 20mV | |
| 输入失调电压温漂(Vos TC) | 10uV/℃ | |
| 压摆率(SR) | 1.55V/ns | |
| 输入偏置电流(Ib) | 30uA | |
| 输入失调电流(Ios) | 3uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 2.2nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 67dB | |
| 静态电流(Iq) | 7.2mA | |
| 输出电流 | 450mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 10V~30V | |
| 双电源电压(Vee~Vcc) | -15V~-5V；5V~15V | |
| 功能特性 | - |
商品概述
THS3122和THS3125是低噪声、高速电流反馈放大器，具备高输出电流驱动能力，适用于需要在宽频率范围、重负载下保持低失真的各类应用，可驱动四条串行端接视频线，同时保持差分增益误差小于0.03。该器件可在宽输出电压范围内驱动50Ω负载并保持低失真，工作电源电压范围为±5V至±15V，单通道电源电流低至7.2mA。THS3125提供低功耗关断模式，可将电源电流降低至370μA，器件提供多种封装可选。
商品特性
- 低噪声，同相电流噪声为2.9pA/√Hz，反相电流噪声为10.8pA/√Hz，电压噪声为2.2nV/√Hz
- -3dB带宽为128MHz，测试条件RL=50Ω，RF=470Ω
- 压摆率为1550V/μs，测试条件G=2，RL=50Ω
- 最高输出电流可达450mA
- 输出电压摆幅可达26Vpp，测试条件RL=50Ω
- 1MHz、2Vpp、G=2条件下，失真为-80dBc
- 低失真，2Vpp输出下总谐波失真为80dBc，8Vpp输出下总谐波失真为75dBc
- THS3125版本具备低功耗关断模式，关断状态下电源电流为370μA
- 工作电源范围为±5V~±15V，单通道静态电源电流低至7.2mA
- 提供标准SOIC、HSOP PowerPAD和HTSSOP PowerPAD封装
应用领域
- 视频分配
- 仪器仪表
- 线路驱动
- 电机驱动
- 压电驱动
