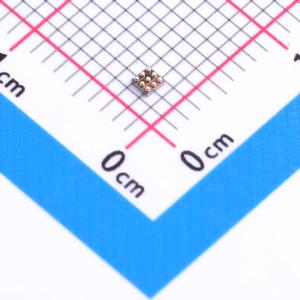

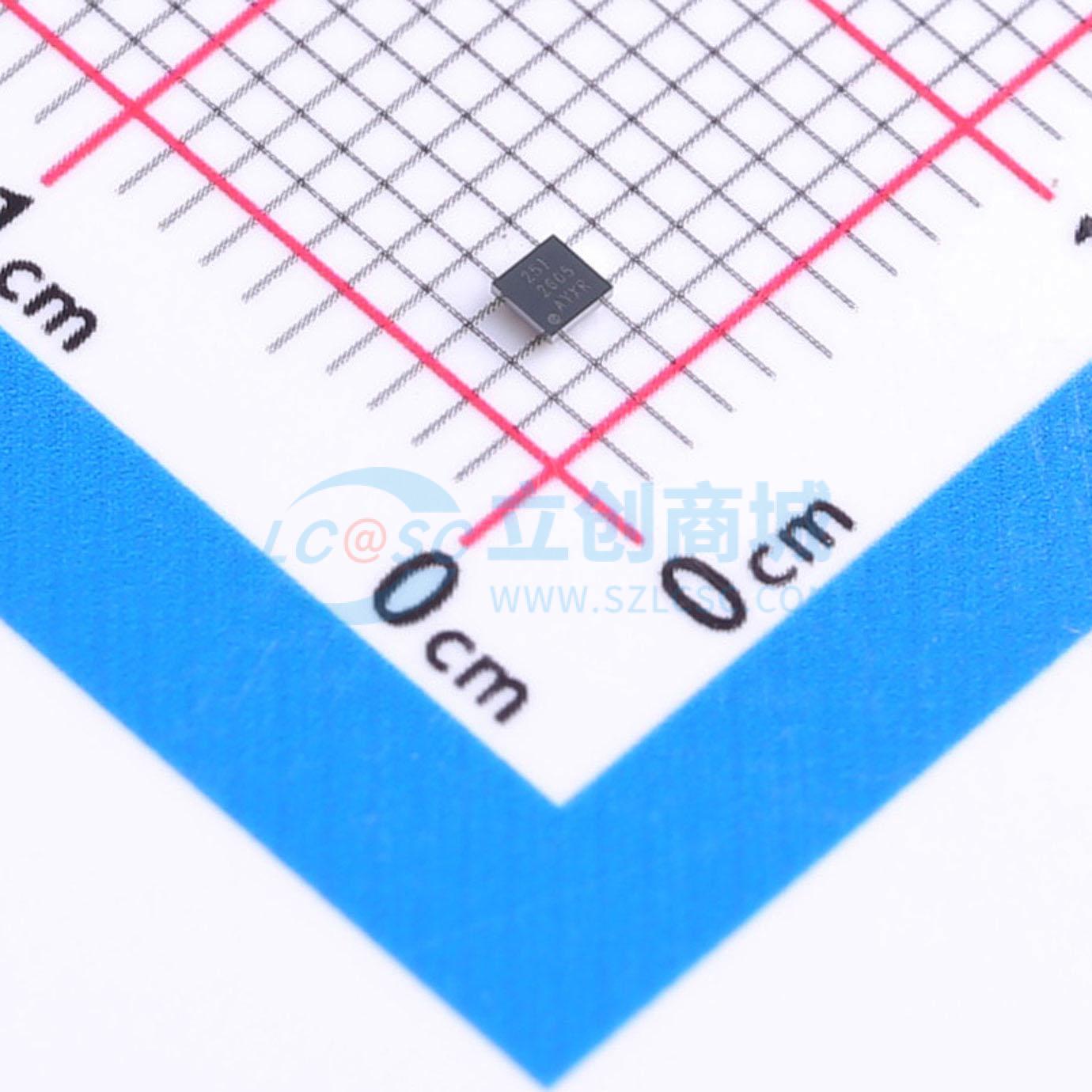

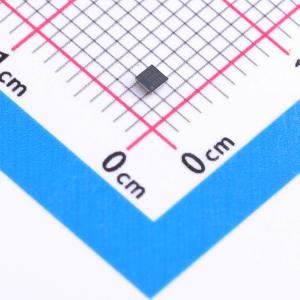

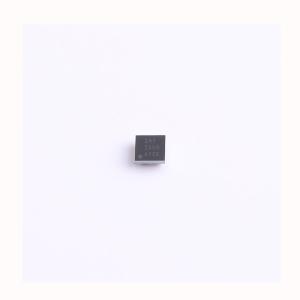

温馨提醒：图片仅供参考，商品以实物为准

DRV2605YZFT

用于具有内置库和智能环路架构的ERM和LRA触觉驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DRV2605 具有波形库和自动谐振跟踪功能的 ERM/LRA 触觉驱动器
品牌名称: TI(德州仪器)
商品型号: DRV2605YZFT
商品编号: C2862484
商品封装: DSBGA-9
包装方式: 编带
商品毛重: 0.02175克(g)

商品参数

商品概述

DRV2605 器件设计用于通过共享的 I²C 兼容总线提供极为灵活的ERM 和LRA 传动器触控。该控制使得主机处理器不用再生成脉宽调制(PWM) 驱动信号，从而节省了代价高昂的定时器中断和硬件引脚。 DRV2605 器件具有内容丰富的集成库，可提供来自ERM 和LRA Immersion 的100 多种已获许可的效果，从而免除了对设计触控波形的需要。 DRV2605 器件可提供许可版本的ImmersionTouchSense 2200 软件，其中包括2200 效果库和2200 音频至气氛功能。此外，主机处理器可利用实时回放模式绕过库回放引擎并通过 I²C 从主机直接播放波形。 DRV2605 器件还包含一个智能环路架构，此架构可轻松实现LRA 自动谐振驱动以及优化反馈的ERM 驱动。这种反馈提供了自动过驱和制动，从而生成了一个简化的输入波形图并实现了可靠的电机控制和稳定的电机性能。音频至触觉模式自动将音频输入信号转换为实际的触控效果。 DRV2605 器件具有一个经三重调制的输出级，从而能够提供比基于线性的输出驱动器更高的效率。DRV2605 器件采用9 焊球WCSP 封装，具有很少的组件数量，操作灵活，是支持触控的便携式振动和触觉应用的理想选择。

商品特性

灵活触控反馈/Vibra 驱动程序
LRA（线性谐振致动器）ERM（偏轴转动惯量)
由 I²C 控制的数字回放引擎通过 I²C 实现的实时回放模式
自动过驱/制动(ERM/LRA)
自动谐振跟踪(LRA)
自动致动器诊断(ERM/LRA)
自动水平校准(ERM/LRA)
集成Immersion 效果库音频至气氛
占空比控制范围介于 0% 至 100% 之间的可选脉宽调制(PWM) 输入
可选模拟输入控制
可选硬件触发引脚
高效输出驱动
快速启动时间
电源电压上的持续加速
1.8V 兼容，VDD 容限数字引脚
正在申请专利的控制算法

应用领域

手机和平板电脑
手表和可穿戴技术
远程控制、鼠标和外设器件
支持触觉反馈的器件
人机界面

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	输出电流	-
	工作电压	2.5V~5.5V

	属性	参数值
	接口类型	I2C
	静态电流(Iq)	600uA
	工作温度	-40℃~+85℃
