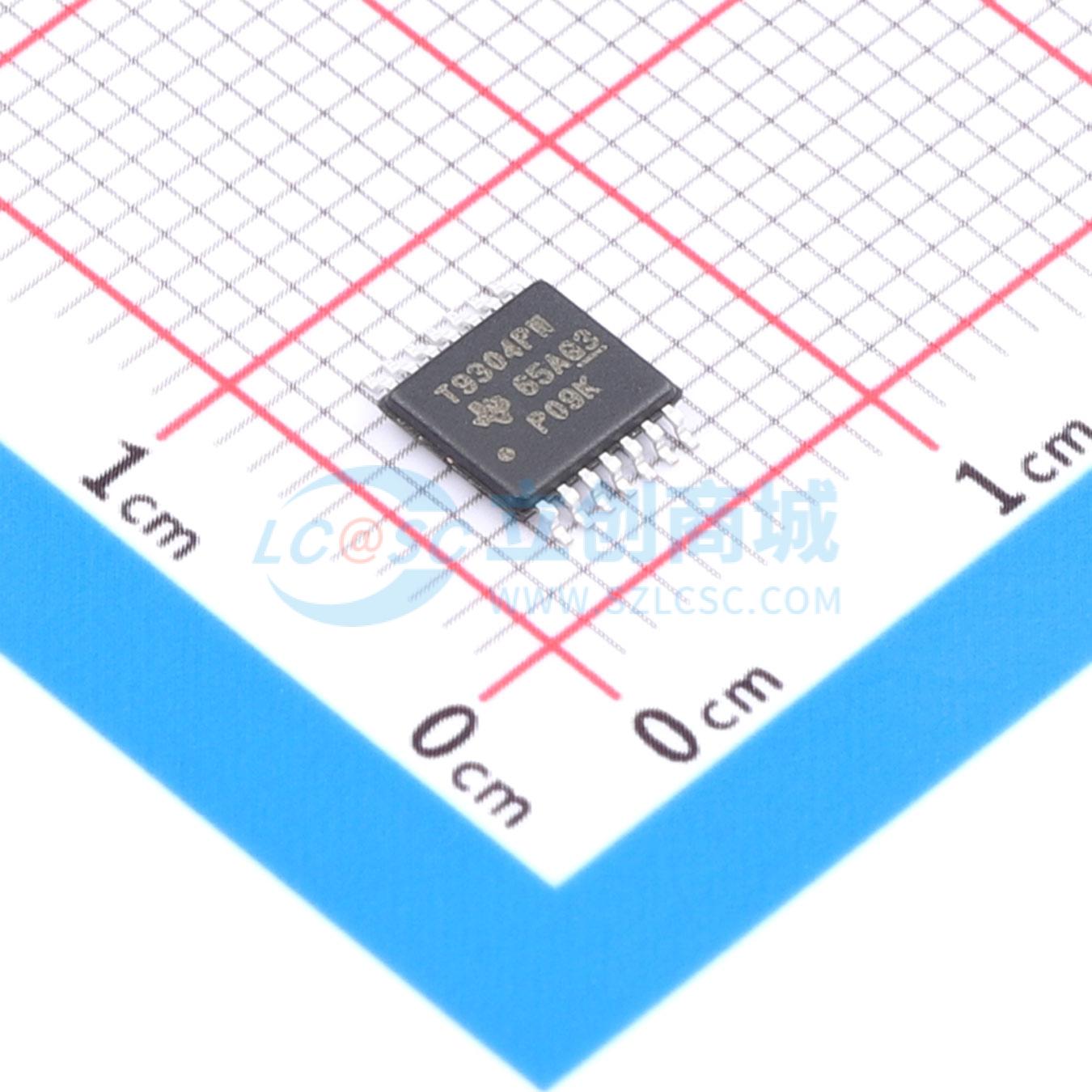

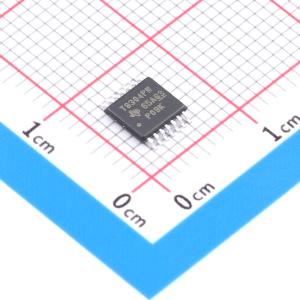

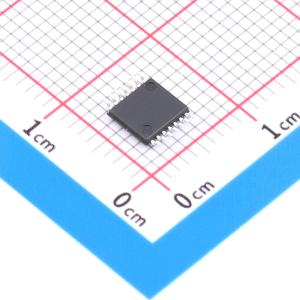

温馨提醒：图片仅供参考，商品以实物为准
TLV9304IPWR
40V、1MHz、RRO运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLV9304 四通道、40V、1MHz、低功耗 (0.15mA) 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV9304IPWR
- 商品编号
- C2862599
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.125克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 40V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 1MHz | |
| 输入失调电压(Vos) | 500uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 3V/us | |
| 输入偏置电流(Ib) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 10pA | |
| 噪声密度(eN) | 33nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 110dB | |
| 静态电流(Iq) | 150uA | |
| 输出电流 | 60mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 4.5V~40V | |
| 双电源(Vee~Vcc) | 2.25V~20V；-20V~-2.25V |
商品概述
TLV930x 系列是 40V 成本优化型运算放大器系列。这些器件具有出色的通用直流和交流规格，包括轨到轨输出、低失调电压（典型值为 ±0.5mV）、低温漂（典型值为 ±2μV/°C）和 1MHz 带宽。 TLV930x 的便利特性（例如宽差分输入电压范围、高输出电流 (±60mA) 以及高压摆率 (3V/μs) ）使其成为了一款可靠的运算放大器，适用于高电压成本敏感型应用。 TLV930x 系列运算放大器采用标准封装，额定工作温度范围为 – 40°C 至 125°C。
商品特性
- 低失调电压：±0.5mV
- 低失调电压漂移：±2μV/°C
- 低噪声：1kHz 时为 33nV/√Hz
- 高共模抑制：110dB
- 低偏置电流：±10pA
- 轨到轨输出
- 高带宽：1MHz GBW
- 高压摆率：3V/μs
- 低静态电流：每个放大器 150μA
- 宽电源电压：±2.25V 至 ±20V，4.5V 至 40V
- 强大的 EMI 性能：1GHz 时为 72dB
- 支持多路复用器/比较器的输入：电源轨的差分和共模输入电压范围
- 行业标准封装：SOT - 23 - 5 和 SC70 单体封装；SOIC - 8、TSSOP - 8 和 VSSOP - 8 双列封装；四通道电源版本采用 SOIC - 14 和 TSSOP - 14 封装
应用领域
- 商用网络和服务器 PSU
- 工业交流 - 直流
- 商用直流/直流
- 电机驱动器：交流和伺服驱动器电源
- 楼宇自动化
- 单极低通滤波器
