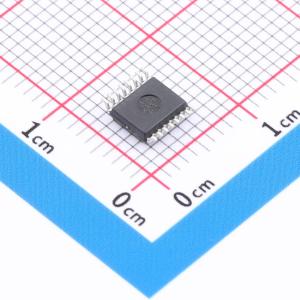

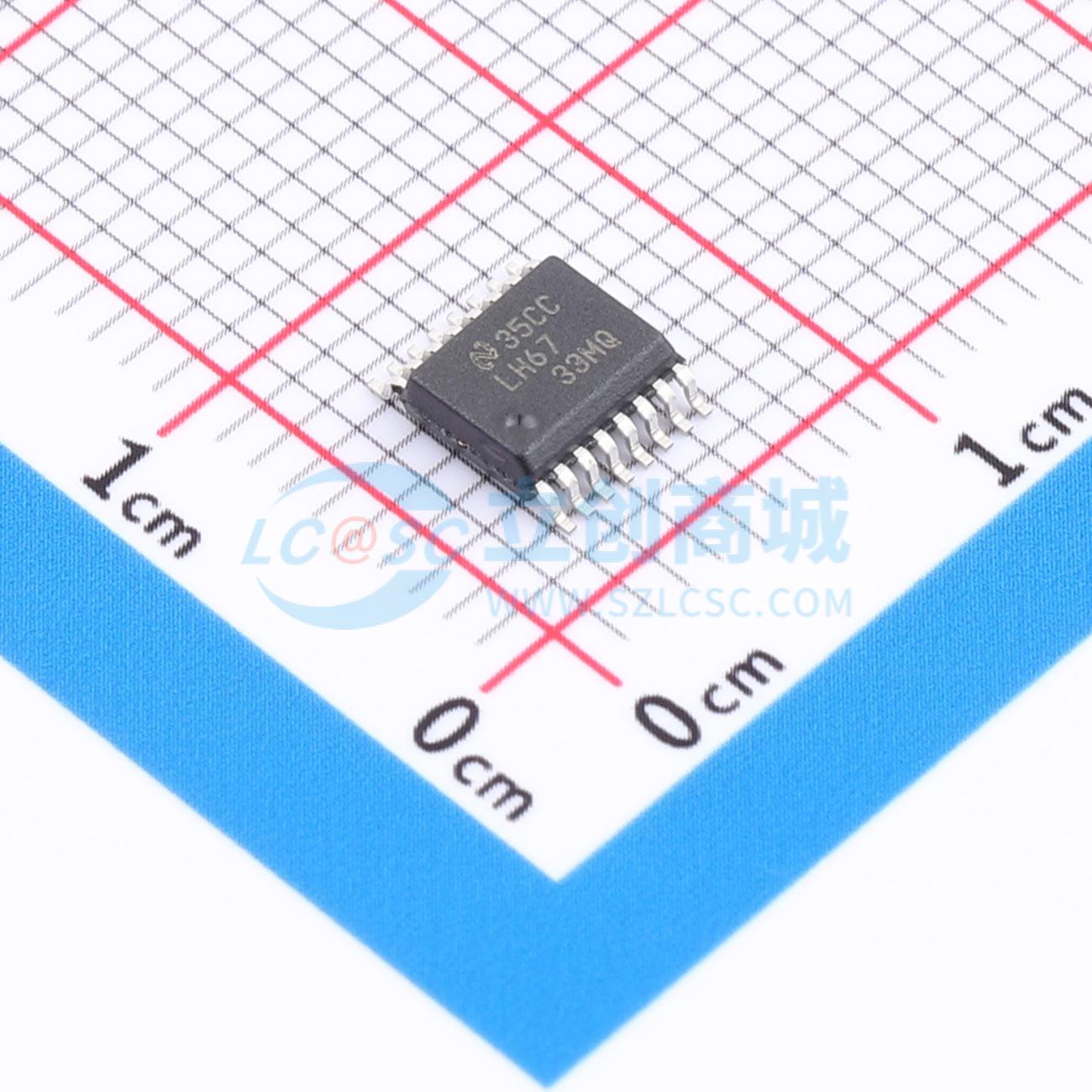

LMH6733MQX/NOPB
单电源、1.0 GHz、三路运算放大器
- 描述
- LMH6733 单电源、1.0GHz、三路运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMH6733MQX/NOPB
- 商品编号
- C2862787
- 商品封装
- SSOP-16-150mil
- 包装方式
- 编带
- 商品毛重
- 0.267375克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 3 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 1GHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 3.75V/ns | |
| 输入偏置电流(Ib) | 32uA | |
| 输入失调电流(Ios) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 2.1nV/√Hz@10MHz | |
| 共模抑制比(CMRR) | 55dB | |
| 静态电流(Iq) | 16.7mA | |
| 输出电流 | 80mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 3V~12V | |
| 双电源电压(Vee~Vcc) | -6V~6V | |
| 功能特性 | 使能/关断功能；内置补偿；ESD保护 |
商品概述
LMH6733是一款三通道宽带运算放大器，专为需要高速和低功耗的场景设计，输入电压范围和输出电压摆幅经过优化，可在低至3V、最高±6V的电源下工作，采用电流反馈架构，增益范围为±1至±10，即便在单位增益下也无需外部补偿即可稳定工作；在增益为2V/V时可提供650MHz的小信号带宽，输入参考噪声低至2.1nV/√Hz，单5V电源下每个放大器仅消耗5.5mA电流；采用16引脚SSOP封装，直流通引脚布局方便布线，与LMH6738引脚兼容，每个放大器带有独立的关断引脚；器件内置有限的ESD保护，存储或操作过程中应将引脚短路或将器件放置在导电泡沫中，防止静电损坏MOS栅极。
商品特性
- 支持单电源和双电源供电，单电源供电范围为3V~12V，双电源供电范围为±1.5V~±6V
- A_V=+1、V_S=±5V时，-3dB小信号带宽为1.0GHz
- A_V=+2、V_S=5V时，-3dB小信号带宽为650MHz
- 电源电流低，5V供电下每个运算放大器的电源电流为5.5mA
- 输入噪声电压为2.1nV/√Hz
- 压摆率为3750V/μs
- 线性输出电流为70mA
- 共模输入范围和输出摆幅可达到距离每个电源轨1V的位置
- 增益范围为±1~±10，单位增益下无需外部补偿即可稳定工作
- 每个放大器配有独立关断引脚
- 采用16引脚SSOP封装，直流通引脚布局方便布线，与LMH6738引脚兼容
- 内置有限ESD保护
应用领域
- 高清电视分量视频驱动
- 高分辨率投影仪
- 闪存模数转换器驱动
- 数模转换互阻缓冲
- 宽动态范围中频放大器
- 通信接收器
- DDS后置放大器
- 宽带反相加法器
- 线路驱动器
