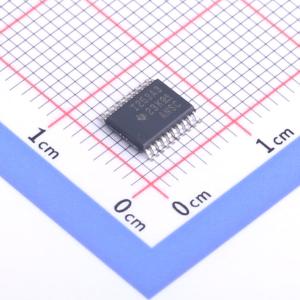

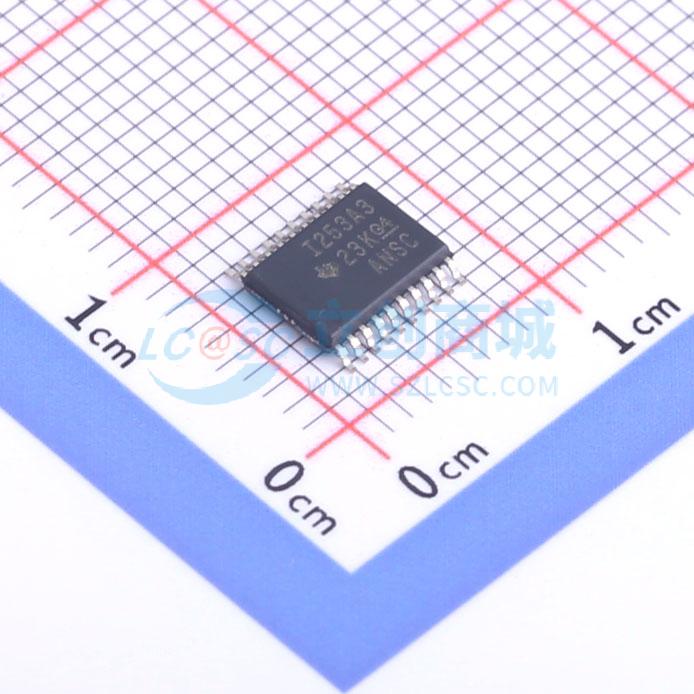

INA253A3IPWR

高电压双向零漂移分流监控器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: INA253 具有 PWM 抑制功能和集成分流电阻的 80V、双向、精密电流感应放大器
品牌名称: TI(德州仪器)
商品型号: INA253A3IPWR
商品编号: C2862605
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.14克(g)

商品参数

商品概述

INA253是一款电压输出、电流检测大器，具有一个2mΩ的集成型分流电阻器。INA253可独立于电源电压在–4V至+80V的宽共模范围内监控双向电流。它具有三个固定增益：100mV/A、200mV/A和400mV/A。通过将精密电阻器和零漂移斩波放大器整合在一起，它可以实现校准等效测量精度、15ppm/°C的超低温漂和优化的感应电阻器开尔文布局。INA253采用了增强型PWM抑制电路，可抑制较大的(dv/dt)信号，从而实现实时持续电流测量。这种测量对于电机驱动应用中的嵌入式电流测量以及对于电磁阀控制应用均至关重要。该器件由2.7V至5.5V的单电源供电运行，消耗的最大电源电流为3mA。所有增益版本都具有扩展的工作温度范围（-40°C至+125°C），并采用20引脚TSSOP封装。

商品特性

精密集成型分流电阻器
分流电阻器：2mΩ
分流电感：3nH
分流电阻器容差：0.1%（最大值）
±15A持续电流（-40°C至+85°C）
0°C至125°C温度系数：10ppm/°C
高带宽：350kHz
增强型PWM抑制
出色的CMRR，直流CMRR大于120dB，90dB AC CMRR（50kHz时）
增益误差：0.4%（最大值），增益漂移：45ppm/°C（最大值）
失调电流：±15mA（最大值），温漂：125μA/°C（最大值）
宽共模范围：-4V至+80V
可用增益：100mV/A、200mV/A和400mV/A
静态电流：2.4mA（最大值）

应用领域

电磁阀控制
变速器控制
电机控制
传动器控制
直流/直流转换器
远程I/O链路控制

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	电流感应放大器
	放大器数	单路
	共模电压	-4V~80V
	带宽	350kHz
	输入偏置电流(Ib)	90uA
	输入失调电压(Vos)	-
	工作温度	-40℃~+125℃

	属性	参数值
	差分电压	±80V
	单电源	2.7V~5.5V
	静态电流(Iq)	1.8mA
	输入失调电流(Ios)	15000000nA
	输入失调电流温漂(Ios TC)	125000000pA/℃
	压摆率(SR)	2.4V/us
	共模抑制比(CMRR)	120dB
