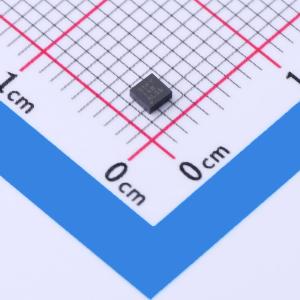

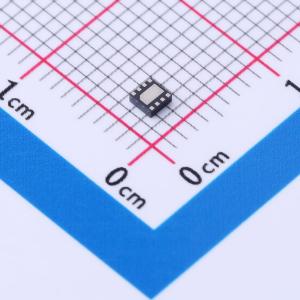

INA2180A2IDSGR

INA180、INA2180 和 INA4180 (INAx180) 电流检测放大器专为成本优化型应用而设计。此类器件是一系列电流检测放大器（也称为电流分流监控器）的一部分，可在独立于电源电压的 –0.2V 至 +26V 范围内的共模电压中检测电流检测电阻器上的压降。INAx180 集成了匹配的电阻增益网络，支持四个固定增益器件选项：20V/V、50V/V、100V/V 或 200V/V。该匹配的增益电阻网络可更大程度地减少增益误差，并降低了温度漂移。所有此类器件由 2.7V 至 5.5V 单电源供电。单通道 INA180 消耗的最大电源电流为 260μA；而双通道 INA2180 消耗的最大电源电流为 500μA，四通道消耗的最大电源电流为 900μA。INA180 采用具有两种不同引脚配置的 5 引脚 SOT - 23 封装。INA2180 采用 8 引脚 VSSOP 和 WSON 封装。INA4180 采用 14 引脚 TSSOP 封装。所有器件选项都具有 –40°C 至 +125°C 的扩展额定工作温度范围。

• 共模范围 (VCM): –0.2V 至 +26V
• 高带宽：350kHz（A1 器件）
• 失调电压：
  • VCM = 0V 时为 ±150μV （最大值）
  • VCM = 12V 时为 ±500μV （最大值）
• 输出压摆率：2V/µs
• 精度：
  • ±1% 增益误差（最大值）
  • 1μV/°C 温漂（最大值）
• 增益选项：
  • 20V/V（A1 器件）、50V/V（A2 器件）、100V/V（A3 器件）
  • 200V/V（A4 器件）
• 静态电流：260μA （最大值）(INA180)

• 电机控制
• 电池监控
• 电源管理
• 照明控制
• 过流检测
• 光伏逆变器
