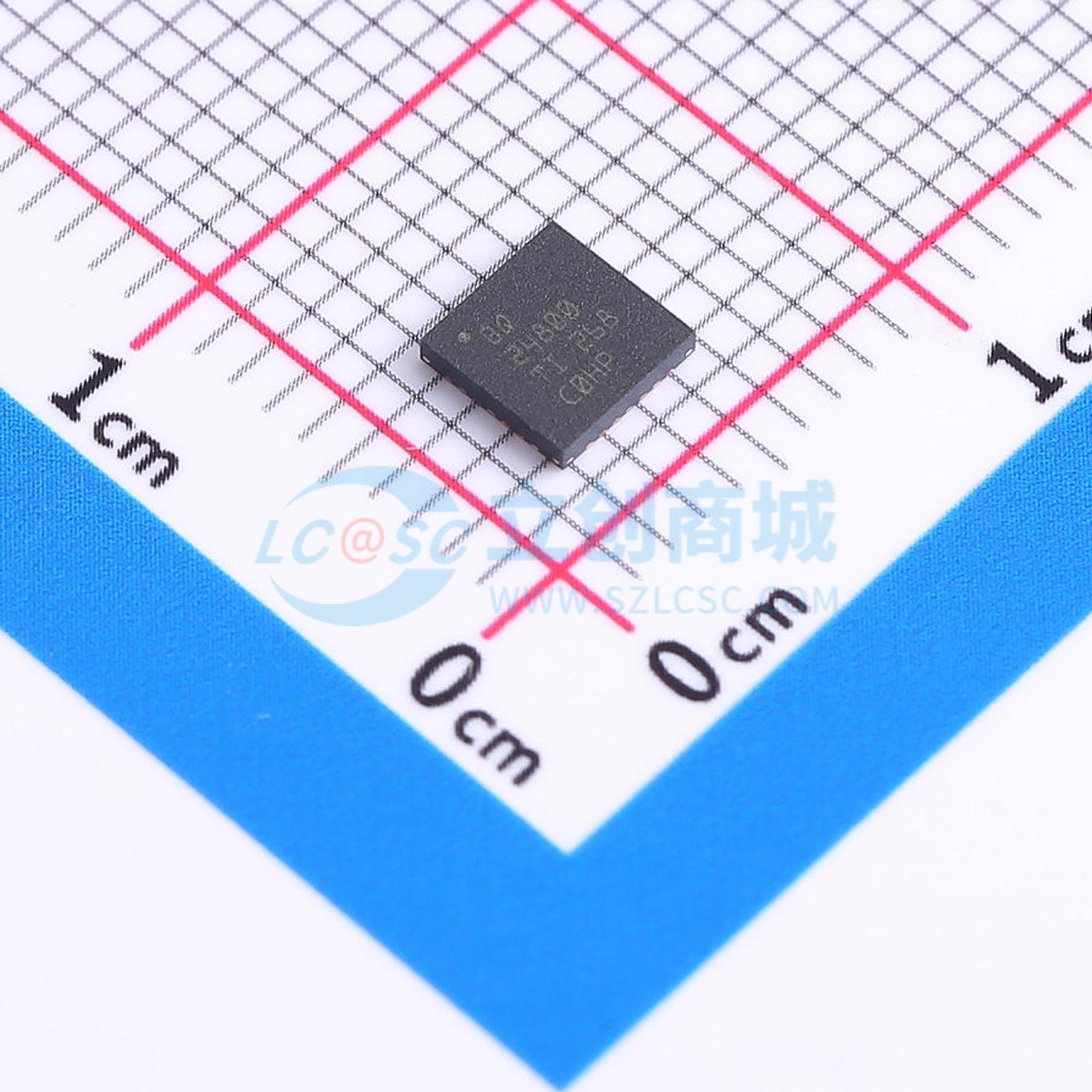

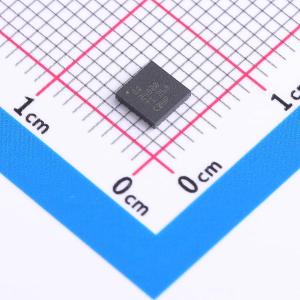

BQ24800RUYT

BQ24800器件是一款高效同步降压电池充电器，适用于空间受限的多化学体系电池充电应用，所需外部元件数量少。 BQ24800器件支持混合电源升压模式。当系统功率需求暂时超过适配器供电能力时，混合电源升压模式可将电池电压提升至系统电压，以辅助适配器供电。从电池充电到电池放电的超快转换可防止适配器因过载而崩溃。 BQ24800器件还支持无适配器时的纯电池升压模式。当电池电压高于系统最低工作电压时，电池通过BATFET直接连接到系统电源轨。一旦电池电压低于系统最低工作电压，BQ24800将开启升压模式调节系统电源轨，延长系统运行时间。 两个电荷泵分别驱动N沟道MOSFET（ACFET、RBFET），用于临时电源选择。 系统电源管理微控制器可通过SMBus对输入电流、充电电流、放电电流和充电电压DAC进行编程，实现高精度调节。 BQ24800器件可监测适配器电流（IADP）、电池放电电流（IDCHG）和系统功率（PMON），以便主机在需要时降低CPU速度或减少系统功耗。 BQ24800器件可对1节、2节、3节或4节串联的锂离子电池进行充电。

• 混合电源升压模式，可同时利用适配器和电池为系统供电
• 进入混合电源升压模式的超快瞬态响应时间为150 μs
• 纯电池升压模式，延长电池运行时间
• 峰值功率两级输入电流限制，最大化适配器供电功率，最小化电池放电
• 可使用4.5 - 24 V的适配器为1 - 4节电池组充电
• 高精度功率和电流监测，用于CPU降频
  • 全面的PROCHOT配置文件
  • 电流监测精度为±2%
  • 系统功率监测精度（PMON）为±5%
• 自动进行NMOS电源选择，可在适配器和电池之间切换
• 移除电池退出学习模式时，ACFET可在100 μs内快速导通
• 可编程输入电流、充电电压、充电和放电电流限制
  • 充电电压精度为±0.4%（16 mV/步）
  • 输入电流精度为±2%（64 mA/步）
  • 充电电流精度为±2%（64 mA/步）
  • 放电电流精度为±2%（512 mA/步）
• 高度集成
  • 电池LEARN功能
  • 电池存在监测
  • 升压模式指示
  • 环路补偿
  • BTST二极管
• 增强的安全特性，具备过压保护、过流保护、电池、电感和MOSFET短路保护
• 开关频率：300 kHz、400 kHz、600 kHz和800 kHz
• 通过ILIM引脚进行实时系统控制，限制充电和放电电流
• 适配器待机静态电流为0.65 mA，符合能源之星标准

• 笔记本电脑、超级本、可拆卸笔记本和平板电脑
• 工业和医疗设备
• 带电池备份的系统
• 便携式设备
