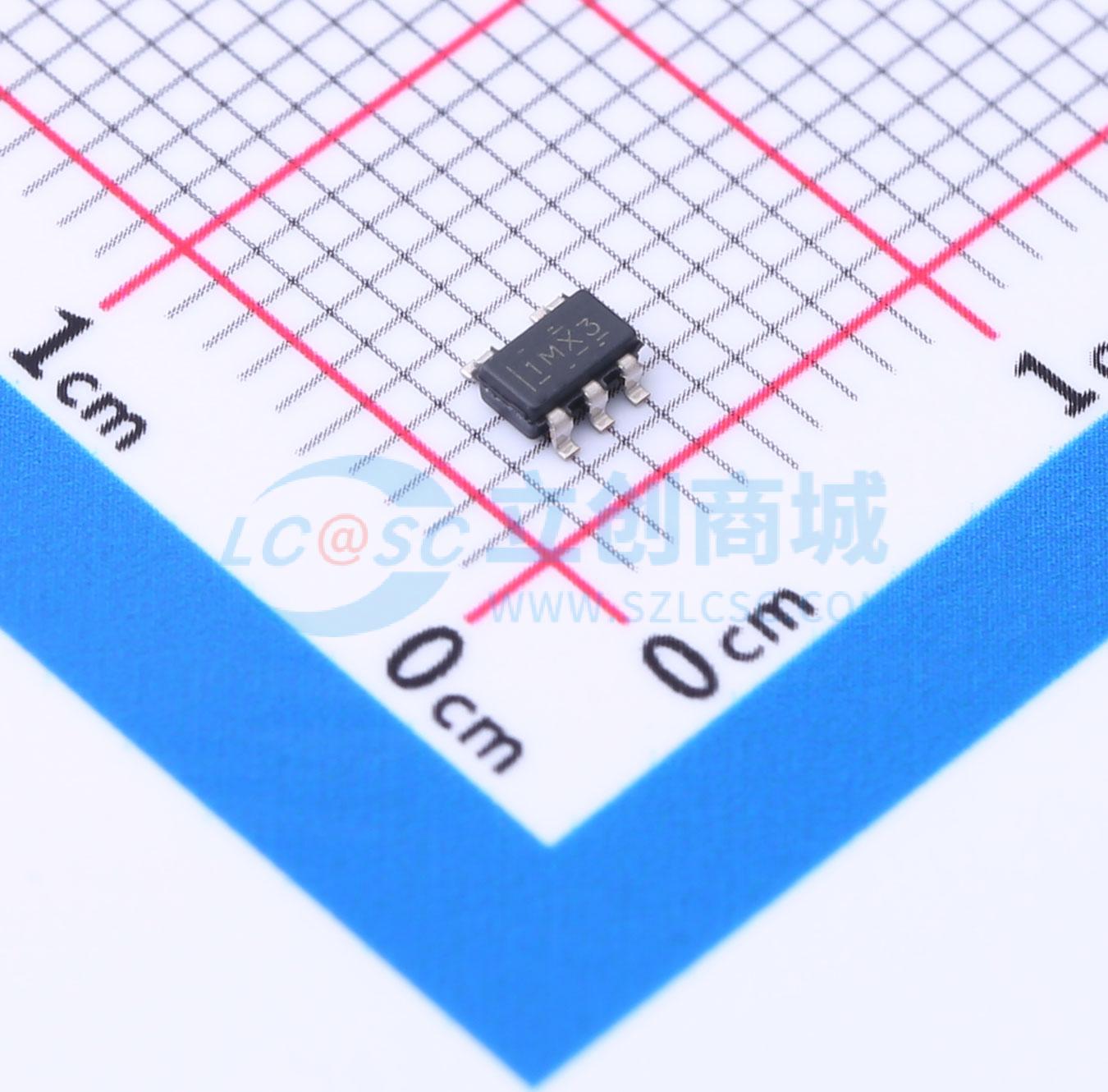

温馨提醒：图片仅供参考，商品以实物为准
INA180B3QDBVRQ1
INA180B3QDBVRQ1
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- INA180-Q1 AEC-Q100、26V、350kHz 电流检测放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA180B3QDBVRQ1
- 商品编号
- C2862686
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 单路 | |
| 共模电压 | -200mV~26V | |
| 增益 | 100V/V | |
| 带宽 | 150kHz | |
| 输入偏置电流(Ib) | 80uA | |
| 输入失调电压(Vos) | 25uV | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | -28V~+28V |
| 属性 | 参数值 | |
|---|---|---|
| 单电源 | 2.7V~5.5V | |
| 静态电流(Iq) | 197uA | |
| 输出电流 | 8mA | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 输入失调电流(Ios) | 0.05uA | |
| 压摆率(SR) | 2V/us | |
| 共模抑制比(CMRR) | 100dB | |
| 噪声密度(eN) | 40nV/√Hz |
商品概述
INA180-Q1、INA2180-Q1 和 INA4180-Q1 (INAx180-Q1) 是汽车级 26V 共模电流检测放大器，可用于低侧和高侧配置。这些专门设计的电流检测放大器可在远超为器件供电的电源电压的共模电压下，精确测量电流检测电阻上产生的电压。可在高达 26V 的输入电压轨上测量电流，并且器件可由低至 2.7V 的电源电压供电。
商品特性
- 符合面向汽车应用的 AEC-Q100 标准
- 温度等级 1: -40°C ≤ TA ≤ +125°C
- HBM ESD 分类等级 2
- CDM ESD 分类等级 C6
- 提供功能安全，可帮助进行功能安全系统设计的文档
- 共模范围 (VCM): -0.2V 至 +26V
- 高带宽：350kHz（A1 器件）
- 失调电压：
- VCM = 0V 时为 ±150μV（最大值）
- VCM = 12V 时为 ±500μV（最大值）
- 输出压摆率：2V/μs
- 精度：
- ±1% 增益误差（最大值）
- 1μV/°C 温漂（最大值）
- 增益选项：
- 20V/V（A1 器件）
- 50V/V（A2 器件）
- 100V/V（A3 器件）
- 200V/V（A4 器件）
- 静态电流：260μA（最大值）(INA180-Q1)
应用领域
- 电机控制
- 电池监控
- 电源管理
- 照明控制过流检测
