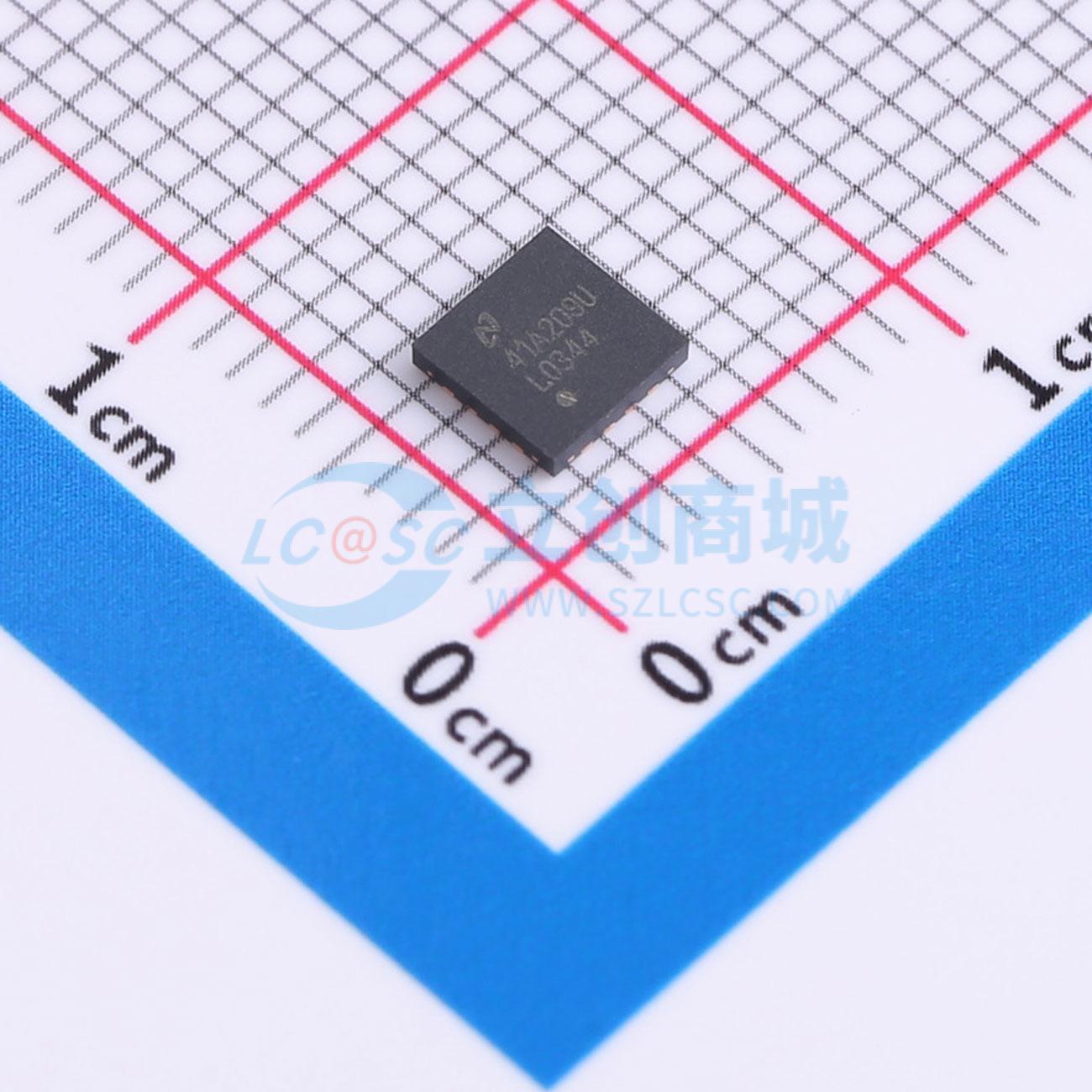

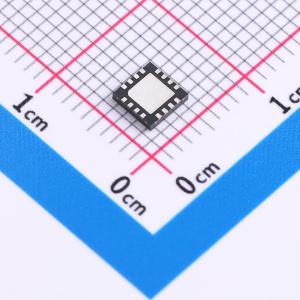

LMH0344SQX/NOPB

LMH0344 3-Gbps 高清-标清 SDI 自适应电缆均衡器设计用于均衡通过电缆（或具有类似色散损耗特性的任何介质）传输的数据。该均衡器可在从125 Mbps到2.97 Gbps的广泛数据速率范围内工作，并支持ST 424、ST 292、ST 344和ST 259标准。

LMH0344设备实现了直流恢复，以正确处理病态数据条件。均衡器可以采用单端或差分配置驱动。

其他功能包括独立的载波检测和输出静音引脚，这些引脚可以连接在一起，在没有信号时使输出静音。提供了一个可编程的静音参考，以便在选定的信号降级水平下使输出静音。

对于使用4:4:4:4 10位视频格式的应用，LMH0394电缆均衡器将提供更好的性能。

该设备有两种节省空间的封装形式：一种是4毫米x4毫米16引脚WQFN封装，另一种是更加节省空间的3毫米x3毫米25球CS-BGA封装。

• 符合 ST 424, ST 292, ST 344, 和 ST 259(1)
• 支持 DVB-ASI 270 Mbps
• 数据速率范围广：125 Mbps 至 2.97 Gbps
• 在 2.97 Gbps 下可均衡长达 120 米的 Belden 1694A 电缆，在 1.485 Gbps 下可均衡长达 140 米的 Belden 1694A 电缆，或在 270 Mbps 下可均衡长达 400 米的 Belden 1694A 电缆
• 在 2.97 Gbps 下，使用 Belden 1694A 电缆最长可达 120 米，最大输出抖动为 0.3 UI
• 手动旁路和输出静音，具有可编程阈值
• 单端或差分输入
• 50-Ω 差分输出（内部 50-Ω 上拉）
• 单 3.3-V 电源操作
• 典型功耗 280 mW
• 16 引脚 WQFN 或 25 球 CS-BGA 封装
• 工业温度范围：-40°C 至 +85°C
• HBM ESD 评级：8 kV
• WQFN 版本与 LMH0044, LMH0384, 和 LMH0074 超级兼容
• 替代 Semtech GS2974A 或 GS2974B ST 424, ST 292, ST 344, 和 ST 259 串行数字接口(1)
• 串行数字数据均衡和接收数据恢复均衡
