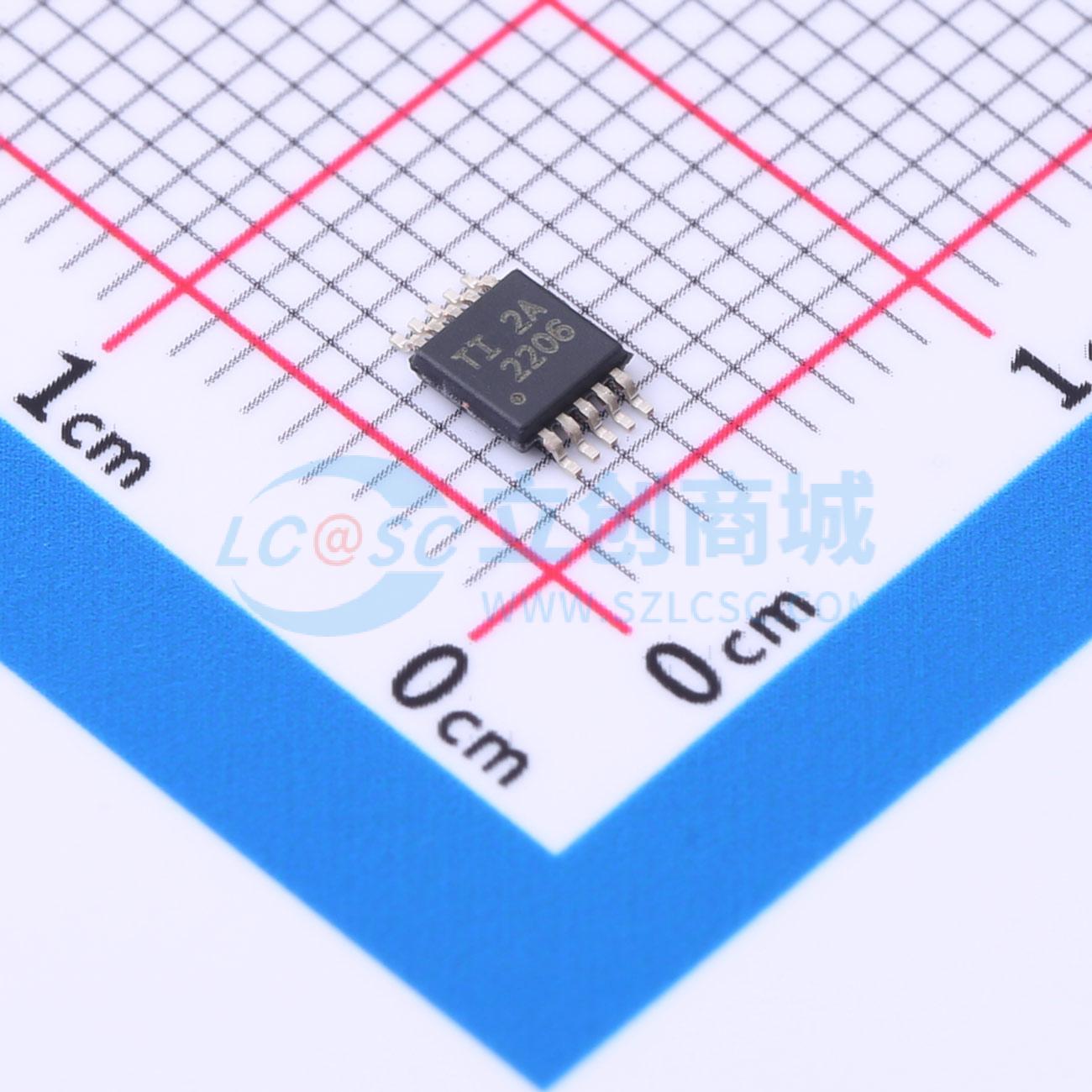

温馨提醒：图片仅供参考，商品以实物为准

INA381A1QDGSRQ1

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: INA381-Q1 具有集成过流比较器的 AEC-Q100、26V、350kHz 电流检测放大器
品牌名称: TI(德州仪器)
商品型号: INA381A1QDGSRQ1
商品编号: C2862689
商品封装: VSSOP-10-0.5mm
包装方式: 编带
商品毛重: 0.056克(g)

商品参数

	属性	参数值
	差分电压	-26V~26V
	单电源	2.7V~5.5V
	静态电流(Iq)	250uA
	输入失调电压温漂(Vos TC)	1uV/℃
	输入失调电流(Ios)	0.05uA
	压摆率(SR)	2V/us
	共模抑制比(CMRR)	100dB
	噪声密度(eN)	40nV/√Hz

商品概述

该器件由 2.7V 至 5.5V 单电源供电，消耗的最大电源电流为 350μA。该器件具有 –40°C 至 +125°C 的工作温度范围，并采用 10 引脚 VSSOP 封装。 INA381-Q1 是一款零漂移拓扑、具有集成比较器的电流感应放大器、可用于低侧和高侧电流感应和保护应用。该专门设计的电流感应放大器可精确测量电流感应电阻器 (也称为电流分流电阻器) 在远超过器件电源电压的共模电压上产生的电压。可在高达 26V 的输入电压轨上测量电流、并且器件可由低至 2.7V 的电源电压供电。当电源电压被移除时、器件还可承受输入引脚上的 26V 共模电压、而不会造成损坏。

商品特性

符合汽车应用标准
具有符合 AEC-Q100 标准的下列特性：器件温度等级 1: -40°C 至 +125°C 环境工作温度范围
可帮助进行功能安全系统设计的文档
共模输入范围：–0.2V 至 +26V
高精度放大器：
- TA = 25°C 时的失调电压：
  - VCM = 12V 时为 500μV（最大值）
  - VC M = 0V 时为 150μV（最大值）
- 失调电压漂移：1μV/°C（最大值）
- 增益误差：25°C 时为 1%（最大值）
- 增益误差漂移：20ppm/°C（最大值）
可用放大器增益：
- INA381A1-Q1：20V/V
- INA381A2-Q1：50V/V
- INA381A3-Q1：100V/V
- INA381A4-Q1：200V/V
开漏比较器：
- 迟滞：50mV
- 传播延迟：400ns（典型值）
- 通过外部基准电压设置警报阈值
- 支持透明和锁存模式
封装：VSSOP-10

应用领域

ADAS 域控制器
车身控制模块 (BCM)
车窗模块
天窗电机模块
座椅位置和折叠模块
车内加热器模块
远程信息处理控制单元
数字驾驶舱处理单元
汽车音响主机

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	电流感应放大器
	放大器数	单路
	共模电压	-200mV~26V
	增益	20V/V
	带宽	350kHz
	输入偏置电流(Ib)	80uA
	输入失调电压(Vos)	100uV
	工作温度	-40℃~+125℃
