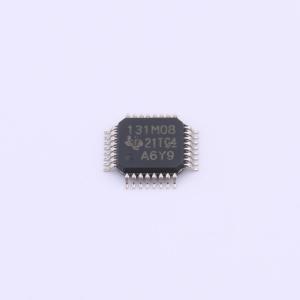

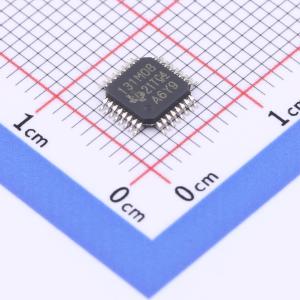

ADS131M08IPBSR

ADS131M08 是一款 eight 通道、同步采样、24 位、Δ-Σ 模数转换器 (ADC)，具有宽动态范围、低功耗和电能测量特定功能，因此非常适合电能计量、功率计量和断路器应用。ADC 输入可以直接连接到电阻分压器网络或电源变压器来测量电压，或连接到电流互感器或 Rogowski 线圈来测量电流。 单独 ADC 通道可以根据传感器输入进行独立配置。低噪声、可编程增益放大器 (PGA) 提供了从 1 到 128 的增益，以放大低电平信号。此外，该器件集成了通道间相位校准、偏移和增益校准寄存器，有助于消除信号链误差。 该器件集成了低漂移、1.2V 基准，减小了印刷电路板(PCB) 面积。数据输入、数据输出和寄存器映射中可选的循环冗余校验 (CRC) 可以确保通信完整性。 完整的模拟前端 (AFE) 采用 32 引脚 TQFP 封装或无引线 32 引脚 WQFN 封装，额定工业级温度范围为 –40°C 至 +125°C 。

• 8 同步采样差分输入
• 可编程数据速率高达 32kSPS
• 可编程增益高达 128
• 噪声性能：当增益为 1.4kSPS 时，动态范围为 102dB；当增益为 64.4kSPS 时，动态范围为 80dB
• 总谐波失真：-100dB
• 用于直接传感器连接的高阻抗输入：当增益为 1、2 和 4 时，输入阻抗为 330kΩ；当增益为 8、16、32、64 和 128 时，输入阻抗为 ≥ 1MΩ
• 可编程的通道间相位延迟校准：分辨率为 244ns，fCLKIN 为 8.192MHz
• 电流监测模式可实现超低功耗篡改监测
• 快速启动：电压斜升 0.5ms 内的第一个数据
• 集成的负电荷泵允许输入信号低于接地值
• 通道间串扰：-120dB
• 低漂移内部电压基准
• 用于通信和寄存器映射的循环冗余校验器 (CRC)
• 2.7V 至 3.6V 模拟和数字电源
• 低功耗：3V AVDD 和 DVDD 下为 6.0mW
• 封装：32 引脚 TQFP 或 32 引脚 WQFN
• 工作温度范围： -40°C 至 +125°C

• 电表：商业电表和住宅电表
• 断路器
• 保护继电器
• 电能质量监测仪
• 电池测试设备
• 电池管理系统
