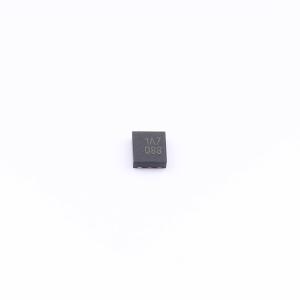

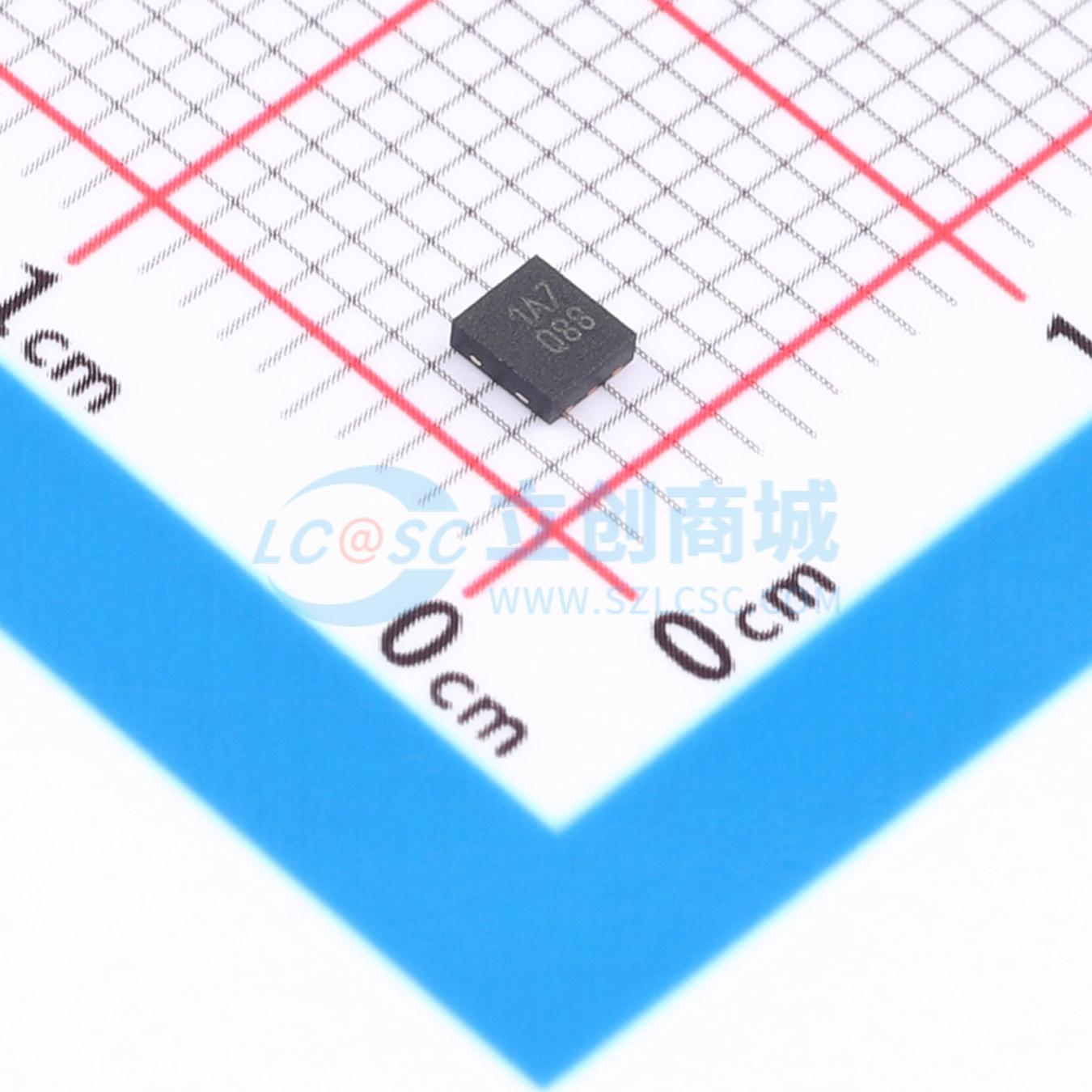

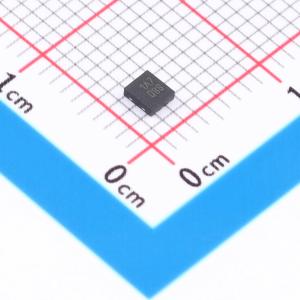

DAC101C081QISDX/NOPB

DAC101C081 器件是一款10 位、单通道、电压输出数模转换器(DAC)，工作电源范围为2.7V 至5.5V。输出放大器支持轨到轨输出摆幅，并且具有6μs 的稳定时间。DAC101C081 使用电源作为基准以提供最宽的动态输出范围，在5.0V 电压下工作时通常仅消耗132μA 电流。该器件采用6 引脚小外形尺寸晶体管(SOT) 和晶圆级小外形无引线(WSON) 封装，并且提供三种地址选项（可通过引脚选择）。 DAC101C085 是一款替代产品，提供有9 种I2C 寻址选项且使用外部基准。该器件采用8 引脚超薄小外形尺寸封装(VSSOP) 封装，并且与DAC101C081 具有相同的性能和稳定时间。 DAC101C081 和DAC101C085 采用双线I2C 兼容串行接口，支持包括高速模式(3.4MHz) 在内的全部三种速度模式。凭借外部地址选择引脚，每条双线总线上最多可连接3 个DAC101C081 或9 个DAC101C085 器件。此外，还提供有与DAC101C081 引脚兼容的替代产品，可提供更多的地址选项。 DAC101C081 和DAC101C085 均具有一个16 位寄存器，用于控制工作模式、省电条件和输出电压。上电复位电路可确保DAC 输出电压在上电时达到0V。省电特性可使器件功耗降至1 微瓦以下。低功耗及小型封装特性使得这两款DAC 成为了电池供电类设备的绝佳选择。每款DAC 均在 -40°C 至 +125°C 的扩展工业级温度范围内运行。 DAC101C081 和DAC101C085 所属系列均提供有12 位和8 位分辨率的引脚兼容DAC。12 位DAC 分别为DAC121C081 和DAC121C085。8 位DAC 分别为DAC081C081 和DAC081C085。

• 确保单调性达10 位
• 低功耗运行：3.3V 时的最大电流为156μA
• 扩展的电源范围（2.7V 至5.5V）
• I2C 兼容双线接口，支持标准(100kHz)、快速(400kHz) 和高速(3.4MHz) 三种模式
• 轨到轨电压输出
• 超小型封装
• DAC101C081Q 采用汽车级流程制造，符合AEC - Q100 1 级标准
• 分辨率：10 位
• 积分非线性(INL)：±2 最低有效位(LSB)（最大值）
• 差分非线性(DNL)：+0.3 / -0.2 最低有效位(LSB)（最大值）
• 稳定时间：6μs（最大值）
• 零码误差：+10mV（最大值）
• 满量程误差：-0.7 %FS（最大值）
• 电源（正常工作）：380μW (3V)/730μW (5V)（典型值）
• 电源（省电模式）：0.5μW (3V)/0.9μW (5V)（典型值）

• 工业过程控制
• 便携式仪器
• 数字增益和偏移调整
• 可编程电压源和电流源
• 测试设备汽车
